Grundfos TPE2 40-120-N-A-F-A-BQQE артикул: 98438344

Циркуляционный ин-лайн насос Grundfos TPE2 40-120-N-A-F-A-BQQE артикул: 98438344

[elementor-template id=»15025″]

Артикул: 98438344

Стоимость: 2014,80 1712,58 руб. с НДС



Масса Брутто: 29,9 кг

Объем упаковки: 0,1 м3

Габариты упаковки (ДхШхВ), мм: 590х375х457

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE2 40-120-N-A-F-A-BQQE артикул: 98438344 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3390 об/м
Номинальный расход: 14.1 м3/ч
Номинальный напор: 7.2 м
Макс гидростатический напор: 120 дм
Текущий диаметр рабочего колеса: 74 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Композит PES/PP 30% GF
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 71A
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 0.37 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 200-240 В
Номинальный ток: 2.40-2.10 A
Cos фи — характеристика мощности: 0.96
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 84.0%
Эффективность электродвигателя при полной нагрузке: 84.0 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 99137991

Панель управления: HMI200 — Стандарт
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 40
Допустимое давление: PN 6/10
Монтажная длина: 250 мм
Размер фланца электродвигателя: 56C
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 22.7 кг
Брутто вес: 29.9 кг
Объем упаковки: 0.1 м3
№ структурного файла: 98819169
Danish VVS No.: 382201120
Norwegian NRF no.: 9043479
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

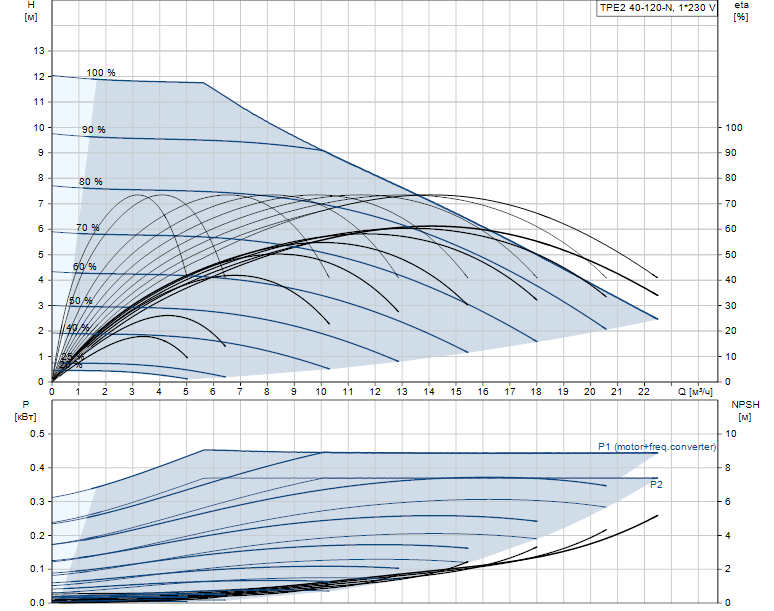

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE2 40-120-N-A-F-A-BQQE артикул: 98438344

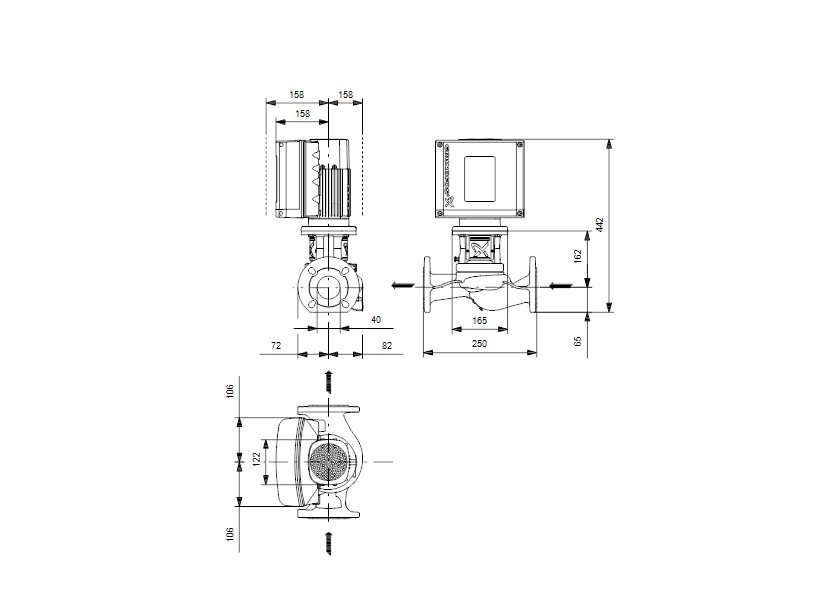

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE2 40-120-N-A-F-A-BQQE артикул: 98438344

Деталировка:

Документация:
