Grundfos TPE 65-410/2-S-A-F-A-BAQE 3X400 50HZ артикул: 99114580

Циркуляционный ин-лайн насос Grundfos TPE 65-410/2-S-A-F-A-BAQE 3X400 50HZ артикул: 99114580

[elementor-template id=»15025″]

Артикул: 99114580

Стоимость: 6195,60 5266,26 руб. с НДС



Масса Брутто: 113 кг

Объем упаковки: 0,39 м3

Габариты упаковки (ДхШхВ), мм: 800х600х797

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 65-410/2-S-A-F-A-BAQE 3X400 50HZ артикул: 99114580 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2910 об/м
Номинальный расход 56.3 м3/ч
Номинальный напор 33.6 м
Макс гидростатический напор 410 дм
Текущий диаметр рабочего колеса 172 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 132SF
Класс энергоэфф-ти IE5
Номинальная мощность — P2 7.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 14.1-11.2 A
Cos фи — характеристика мощности 0.93-0.89
Номинальная скорость 360-4000 об/м
Энергоэффективность 92.5%
Эффективность электродвигателя при полной нагрузке 92.5 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971272

Панель управления HMI300 — улучшеный
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 65
Допустимое давление PN 16
Монтажная длина 360 мм
Размер фланца электродвигателя FF265
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 94 кг
Брутто вес 113 кг
Объем упаковки 0.39 м3
№ структурного файла 99247887
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

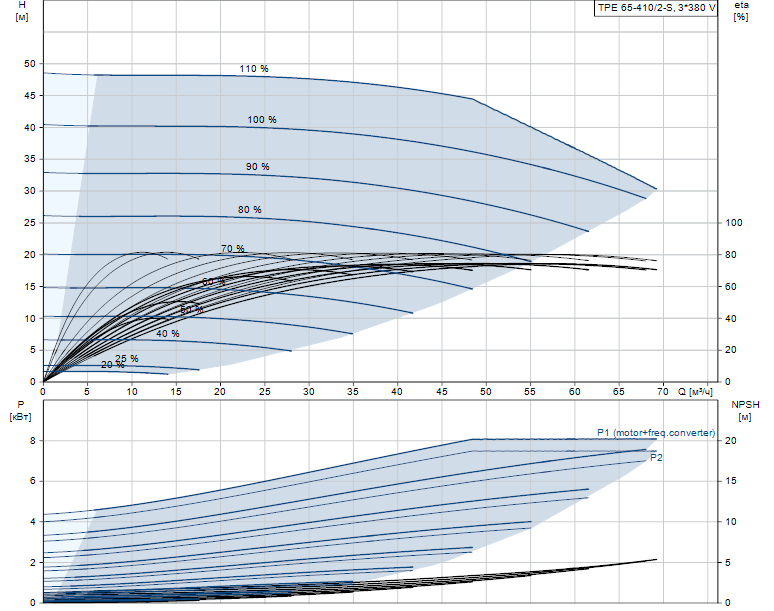

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 65-410/2-S-A-F-A-BAQE 3X400 50HZ артикул: 99114580

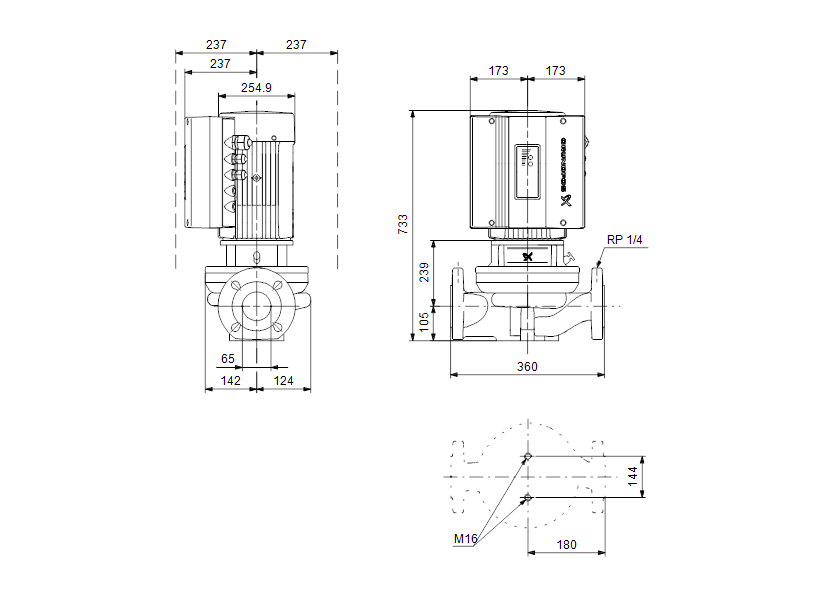

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 65-410/2-S-A-F-A-BAQE 3X400 50HZ артикул: 99114580

Деталировка:

Документация:
