Центробежный насос Grundfos TPE 200-320/4 NC-A-F-A-BAQE-UX3, артикул: 99473596

Циркуляционный ин-лайн насос Grundfos TPE 200-320/4 NC-A-F-A-BAQE-UX3, артикул: 99473596

[elementor-template id=»15025″]

Артикул: 99473596

Стоимость: 20664 17564,40 руб. с НДС



Масса Брутто: по запросу

Объем упаковки: по запросу

Габариты упаковки, мм: по запросу

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 200-320/4 NC-A-F-A-BAQE-UX3 артикул: 99473596 — это одноступенчатый центробежный насос с глухим соединением и со встроенными всасывающими и напорными патрубками одинакового размера. Насосы собраны по схеме демонтажа через верх (top-pull-out), т.е. силовую головку (двигатель, головная часть насоса и рабочее колесо) можно снять для обслуживания или ремонта без снятия корпуса насоса из трубопровода. Насосы снабжены несбалансированным уплотнением. Размеры уплотнения вала соответствуют стандарту EN 12756. Для подключения к системе трубопроводов используются фланцы PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен асинхронным электродвигателем с вентилятором охлаждения. Насос включает преобразователь частоты CUE и пропорционально-интегральный (ПИ) контроллер. Это обеспечивает постоянное регулирование частоты вращения вала электродвигателя, что в свою очередь обеспечивает автоматическую адаптацию производительности к текущим условиям. Насос оснащен датчиком перепада давления.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1485 об/м
Номинальный расход 564 м3/ч
Номинальный напор 27.4 м
Макс гидростатический напор 320 дм
Текущий диаметр рабочего колеса 311 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 100-93,0/58,0-54,0 A
Cos фи — характеристика мощности 0.9
Номинальная скорость 1480 об/м
Энергоэффективность IE3 94,6%
Эффективность электродвигателя при полной нагрузке 94.6-94.6 %
КПД при максимальной нагрузке 98 %
Эффективность двигателя при 3/4 нагрузки 95.1-95.1 %
Эффективность электродвигателя при 1/2 нагрузки 95.0-95.0 %
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99454138

VFD product number 99448802
Преобразователь частоты Встроен.
Тип преобразователя частоты CUE 3X380-500V IP55 RUG 55KW
Appr. for VFD CE, CULUS, C-TICK

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Minimum ambient temperature 0 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 200
Допустимое давление PN 16
Монтажная длина 900 мм
Размер фланца электродвигателя FF500
Код присоединения F

Другое:

Минимальный индекс эффективности MEI > 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 934 кг
Вес(Брутто) 1150 кг
Объем упаковки 3.55 м3
№ структурного файла 99465416
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

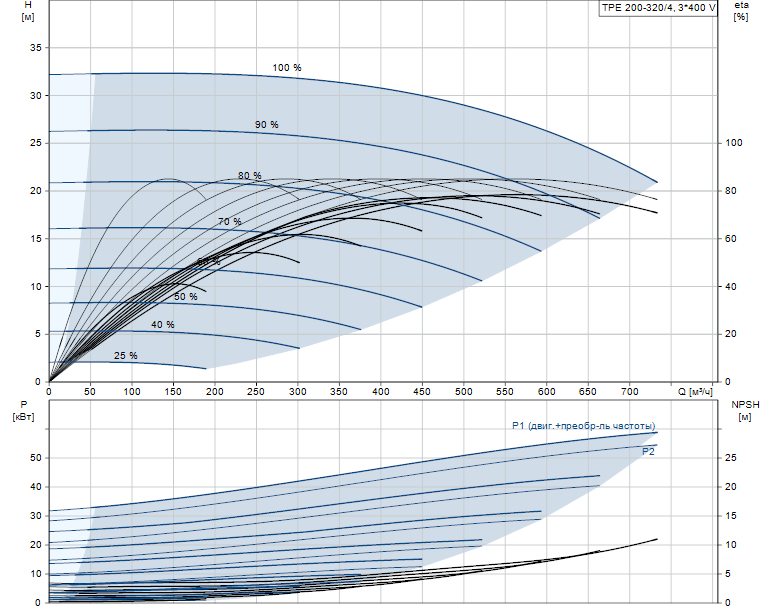

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 200-320/4 NC-A-F-A-BAQE-UX3 артикул: 99473596

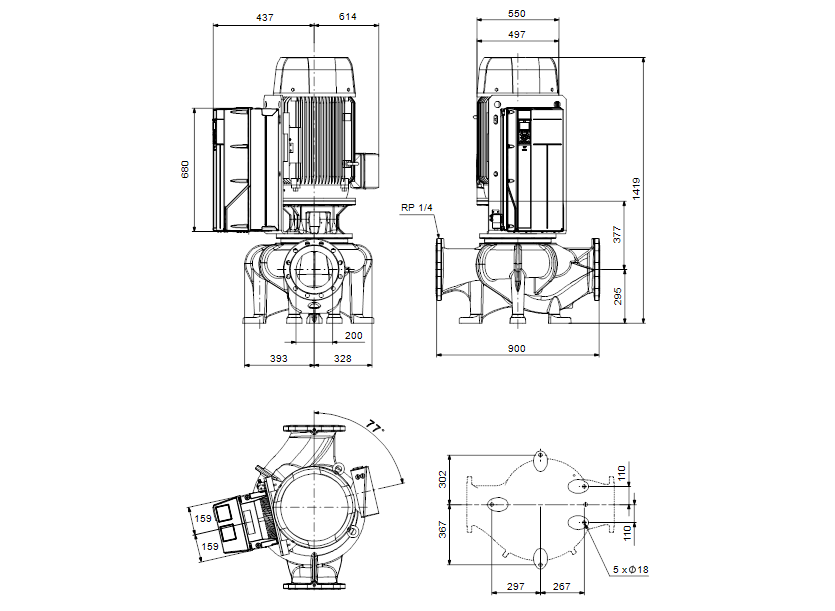

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 200-320/4 NC-A-F-A-BAQE-UX3 артикул: 99473596
