Центробежный насос Grundfos TPE 150-280/4 NC-A3-F-O-DAQF-QX3, артикул: 99473971

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Циркуляционный ин-лайн насос Grundfos TPE 150-280/4 NC-A3-F-O-DAQF-QX3, артикул: 99473971

[elementor-template id=»15025″]

Артикул: 99473971

Стоимость:   руб. с НДС



Масса Брутто: по запросу

Объем упаковки: по запросу

Габариты упаковки, мм: по запросу

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 150-280/4 NC-A3-F-O-DAQF-QX3 артикул: 99473971 — это одноступенчатый центробежный насос с глухим соединением и со встроенными всасывающими и напорными патрубками одинакового размера. Насосы собраны по схеме демонтажа через верх (top-pull-out), т.е. силовую головку (двигатель, головная часть насоса и рабочее колесо) можно снять для обслуживания или ремонта без снятия корпуса насоса из трубопровода. Насосы снабжены несбалансированным уплотнением. Размеры уплотнения вала соответствуют стандарту EN 12756. Для подключения к системе трубопроводов используются фланцы PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен асинхронным электродвигателем с вентилятором охлаждения. Насос включает преобразователь частоты CUE и пропорционально-интегральный (ПИ) контроллер. Это обеспечивает постоянное регулирование частоты вращения вала электродвигателя, что в свою очередь обеспечивает автоматическую адаптацию производительности к текущим условиям. Насос оснащен датчиком перепада давления.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1465 об/м
Номинальный расход 249 м3/ч
Номинальный напор 24.5 м
Макс гидростатический напор 280 дм
Текущий диаметр рабочего колеса 290 мм
Первичное уплотнение вала DAQF
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A3
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун с шаровидным графитом
Корпус насоса EN-JS1025
Корпус насоса ASTM A 395
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала O

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 22 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 42,5-40,5/24,6-23,6 A
Cos фи — характеристика мощности 0.8
Номинальная скорость 1470 об/м
Энергоэффективность IE3 93,0%
Эффективность электродвигателя при полной нагрузке 93.0-93.0 %
КПД при максимальной нагрузке 98 %
Эффективность двигателя при 3/4 нагрузки 93.7-93.7 %
Эффективность электродвигателя при 1/2 нагрузки 93.7-93.7 %
Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99454134

VFD product number 99448797
Преобразователь частоты Встроен.
Тип преобразователя частоты CUE 3X380-500V IP55 RUG 22KW
Appr. for VFD CE, CULUS, C-TICK

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Minimum ambient temperature 0 °C
Макс. рабочее давление 25 бар
Трубное присоединение DIN
Соединение труб DN 150
Допустимое давление PN 25
Монтажная длина 800 мм
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Минимальный индекс эффективности MEI > 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 458 кг
Вес(Брутто) 554 кг
Объем упаковки 1.68 м3
№ структурного файла 99465400

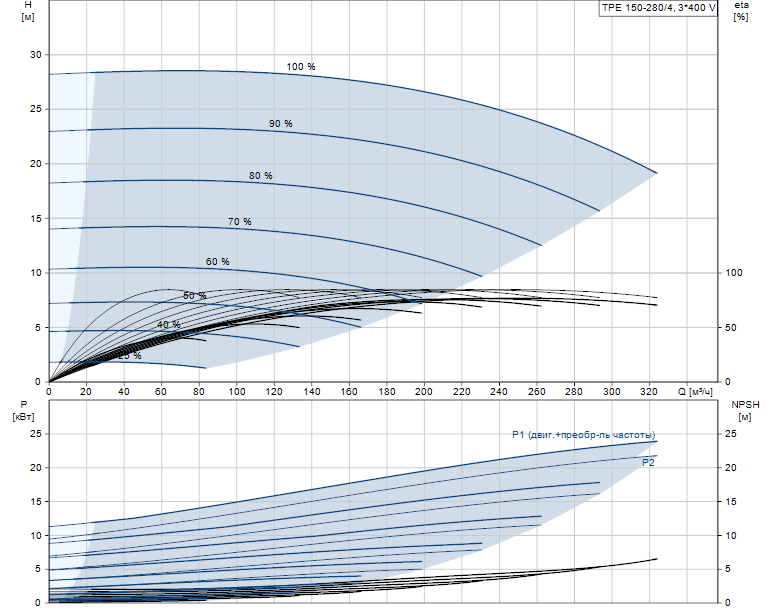

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 150-280/4 NC-A3-F-O-DAQF-QX3 артикул: 99473971

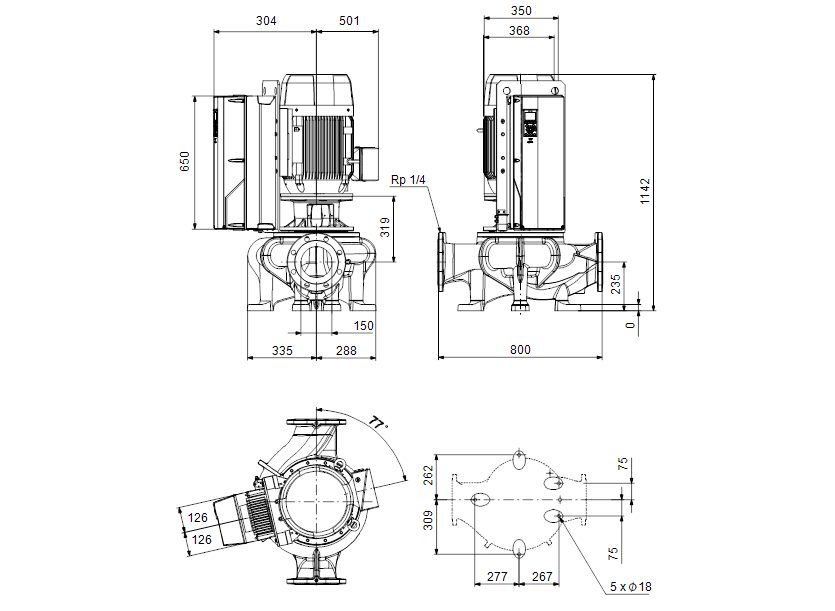

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 150-280/4 NC-A3-F-O-DAQF-QX3 артикул: 99473971
