Циркуляционный ин-лайн насос Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752

Циркуляционный ин-лайн насос Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752

Артикул: 99114752

Стоимость: 4236 3600,6 руб. с НДС



Масса Брутто: 160 кг

Объем упаковки: 1,12 м3

Габариты упаковки (ДхШхВ), мм: 1200х800х1190

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752 – это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1450 об/м
Номинальный расход 114 м³/ч
Номинальный напор 5.17 м
Макс гидростатический напор 60 дм
Текущий диаметр рабочего колеса 160-140 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м³

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 100LB
Класс энергоэфф-ти IE5
Номинальная мощность – P2 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 4.30-3.60 A
Cos фи – характеристика мощности 0.90-0.82
Номинальная скорость 180-2200 об/м
Энергоэффективность 89.1%
Эффективность электродвигателя при полной нагрузке 89.1 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971264

Панель управления HMI300 – улучшеный
Функциональный модуль FM300 – Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 125
Допустимое давление PN 16
Монтажная длина 620 мм
Размер фланца электродвигателя FF215
Код присоединения F

Другое:

Минимальный индекс эффективности MEI > 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 127 кг
Брутто вес 160 кг
Объем упаковки 1.12 м³
№ структурного файла 99139894
Danish VVS No. 381957060
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

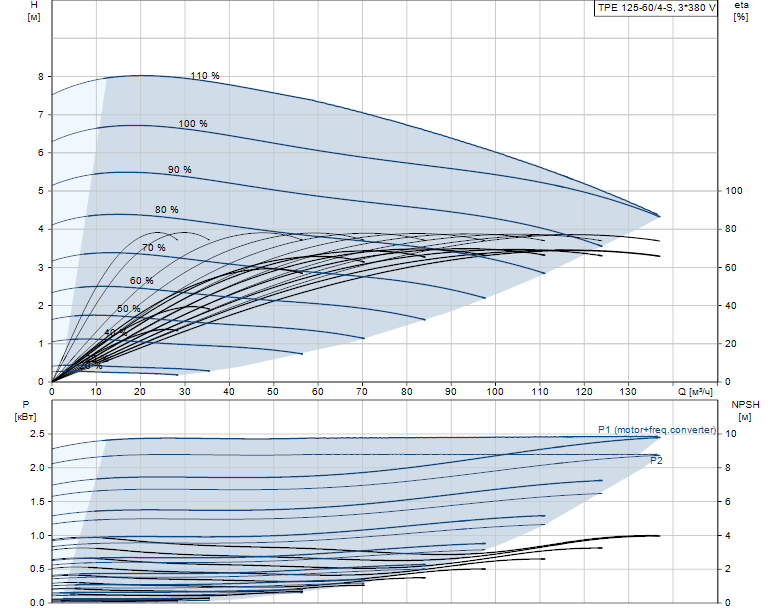

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752

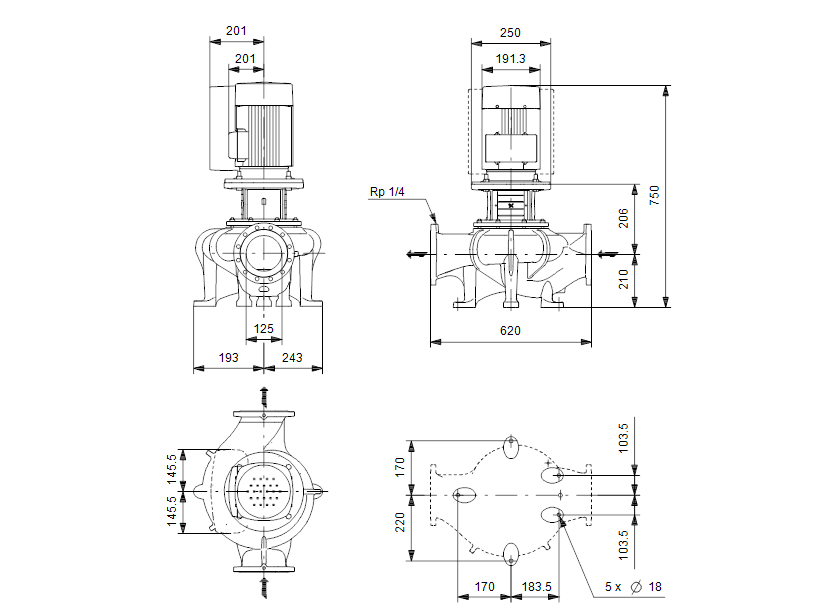

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752

Деталировка:

Циркуляционный ин-лайн насос Grundfos TPE 125-60/4-S-A-F-A-BQQE 3X400 50HZ артикул: 99114752

Документация:

Grundfos TP
Каталог
Grundfos TP
Инструкция
Grundfos NB
Опросный лист
Grundfos NB
Сертификат соответствия ТС ТР
