Центробежный насос Grundfos TPE 125-360/2 NC-A-F-A-BAQE-RX1, артикул: 99473576

Циркуляционный ин-лайн насос Grundfos TPE 125-360/2 NC-A-F-A-BAQE-RX1, артикул: 99473576

[elementor-template id=»15025″]

Артикул: 99473576

Стоимость: 11257,20 9568,62 руб. с НДС



Масса Брутто: по запросу

Объем упаковки: по запросу

Габариты упаковки, мм: по запросу

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 125-360/2 NC-A-F-A-BAQE-RX1 артикул: 99473576 — это одноступенчатый центробежный насос с глухим соединением и со встроенными всасывающими и напорными патрубками одинакового размера. Насосы собраны по схеме демонтажа через верх (top-pull-out), т.е. силовую головку (двигатель, головная часть насоса и рабочее колесо) можно снять для обслуживания или ремонта без снятия корпуса насоса из трубопровода. Насосы снабжены несбалансированным уплотнением. Размеры уплотнения вала соответствуют стандарту EN 12756. Для подключения к системе трубопроводов используются фланцы PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен асинхронным электродвигателем с вентилятором охлаждения. Насос включает преобразователь частоты CUE и пропорционально-интегральный (ПИ) контроллер. Это обеспечивает постоянное регулирование частоты вращения вала электродвигателя, что в свою очередь обеспечивает автоматическую адаптацию производительности к текущим условиям. Насос оснащен датчиком перепада давления.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2950 об/м
Номинальный расход: 272 м3/ч
Номинальный напор: 33.1 м
Макс гидростатический напор: 360 дм
Текущий диаметр рабочего колеса: 174 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 30 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 56,0-51,0/32,0-29,5 A
Cos фи — характеристика мощности: 0.86
Номинальная скорость: 2955 об/м
Энергоэффективность: IE3 93,3%
Эффективность электродвигателя при полной нагрузке: 93.3-93.3 %
КПД при максимальной нагрузке: 98 %
Эффективность двигателя при 3/4 нагрузки: 93.6-93.6 %
Эффективность электродвигателя при 1/2 нагрузки: 93.4-93.4 %
Количество полюсов: 2
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 99454131

VFD product number: 99448799
Преобразователь частоты: Встроен.
Тип преобразователя частоты: CUE 3X380-500V IP55 RUG 30KW
Appr. for VFD: CE, CULUS, C-TICK

Монтаж:

Диапазон температуры окружающей среды: -20 .. 55 °C
Minimum ambient temperature: 0 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 125
Допустимое давление: PN 16
Монтажная длина: 620 мм
Размер фланца электродвигателя: FF350
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI >: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 388 кг
Вес(Брутто): 439 кг
Объем упаковки: 1.7 м3
№ структурного файла: 99465394
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

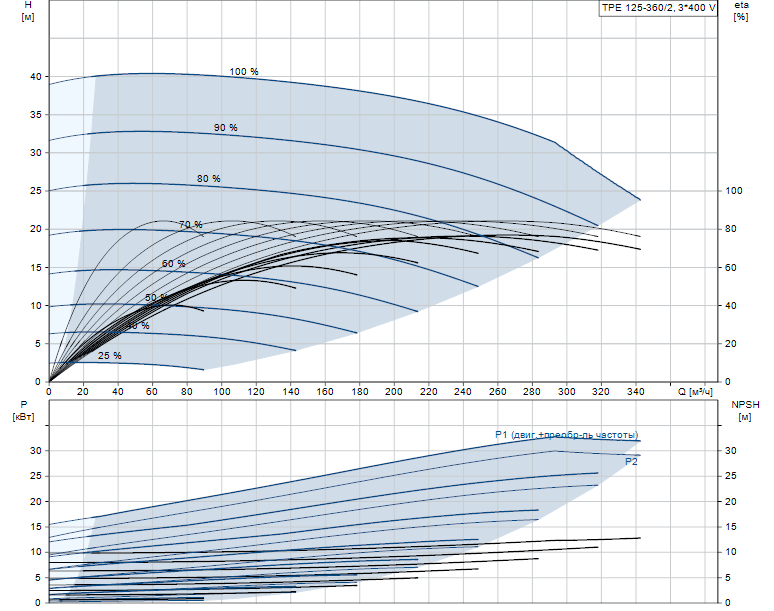

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 125-360/2 NC-A-F-A-BAQE-RX1 артикул: 99473576

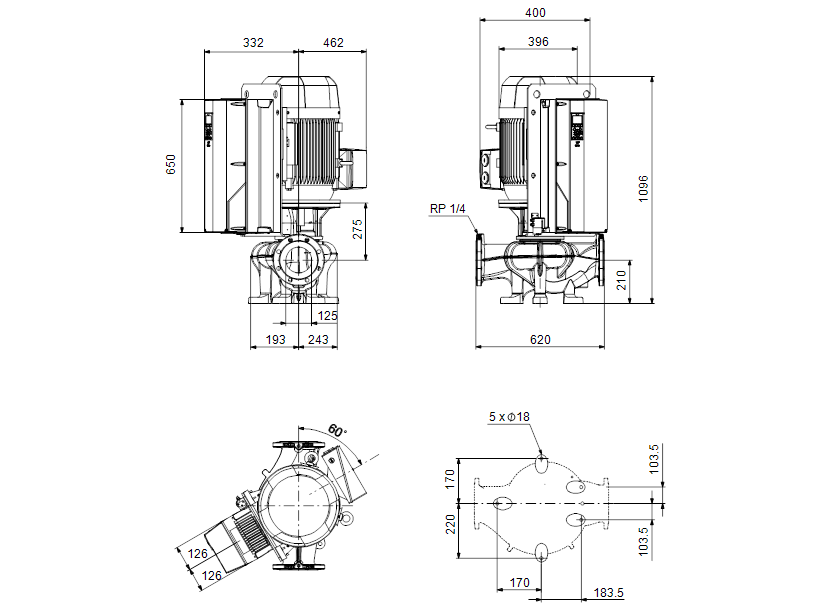

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 125-360/2 NC-A-F-A-BAQE-RX1 артикул: 99473576
