Центробежный насос Grundfos TPE 125-340/4 NC-A3-F-O-DAQF-QX3, артикул: 99473969

Циркуляционный ин-лайн насос Grundfos TPE 125-340/4 NC-A3-F-O-DAQF-QX3, артикул: 99473969

[elementor-template id=»15025″]

Артикул: 99473969

Стоимость:   руб. с НДС



Масса Брутто: по запросу

Объем упаковки: по запросу

Габариты упаковки, мм: по запросу

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 125-340/4 NC-A3-F-O-DAQF-QX3 артикул: 99473969 — это одноступенчатый центробежный насос с глухим соединением и со встроенными всасывающими и напорными патрубками одинакового размера. Насосы собраны по схеме демонтажа через верх (top-pull-out), т.е. силовую головку (двигатель, головная часть насоса и рабочее колесо) можно снять для обслуживания или ремонта без снятия корпуса насоса из трубопровода. Насосы снабжены несбалансированным уплотнением. Размеры уплотнения вала соответствуют стандарту EN 12756. Для подключения к системе трубопроводов используются фланцы PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен асинхронным электродвигателем с вентилятором охлаждения. Насос включает преобразователь частоты CUE и пропорционально-интегральный (ПИ) контроллер. Это обеспечивает постоянное регулирование частоты вращения вала электродвигателя, что в свою очередь обеспечивает автоматическую адаптацию производительности к текущим условиям. Насос оснащен датчиком перепада давления.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1470 об/м
Номинальный расход: 191 м3/ч
Номинальный напор: 30.9 м
Макс гидростатический напор: 340 дм
Текущий диаметр рабочего колеса: 312 мм
Первичное уплотнение вала: DAQF
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A3
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 140 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун с шаровидным графитом
Корпус насоса: EN-JS1025
Корпус насоса: ASTM A 395
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: O

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 22 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В
Номинальный ток: 42,5-40,5/24,6-23,6 A
Cos фи — характеристика мощности: 0.8
Номинальная скорость: 1470 об/м
Энергоэффективность: IE3 93,0%
Эффективность электродвигателя при полной нагрузке: 93.0-93.0 %
КПД при максимальной нагрузке: 98 %
Эффективность двигателя при 3/4 нагрузки: 93.7-93.7 %
Эффективность электродвигателя при 1/2 нагрузки: 93.7-93.7 %
Количество полюсов: 4
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 99454134

VFD product number: 99448797
Преобразователь частоты: Встроен.
Тип преобразователя частоты: CUE 3X380-500V IP55 RUG 22KW
Appr. for VFD: CE, CULUS, C-TICK

Монтаж:

Диапазон температуры окружающей среды: -20 .. 55 °C
Minimum ambient temperature: 0 °C
Макс. рабочее давление: 25 бар
Трубное присоединение: DIN
Соединение труб: DN 125
Допустимое давление: PN 25
Монтажная длина: 800 мм
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI >: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 440 кг
Вес(Брутто): 490 кг
Объем упаковки: 1.7 м3
№ структурного файла: 99465396

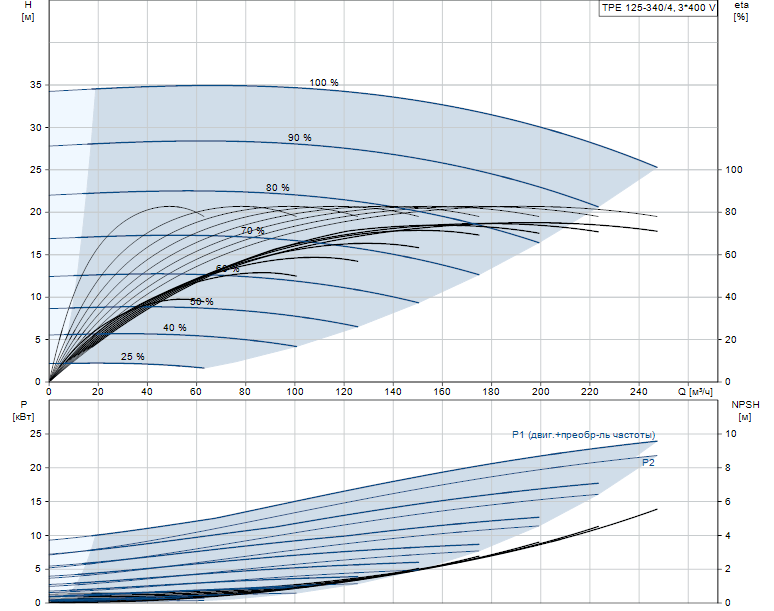

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 125-340/4 NC-A3-F-O-DAQF-QX3 артикул: 99473969

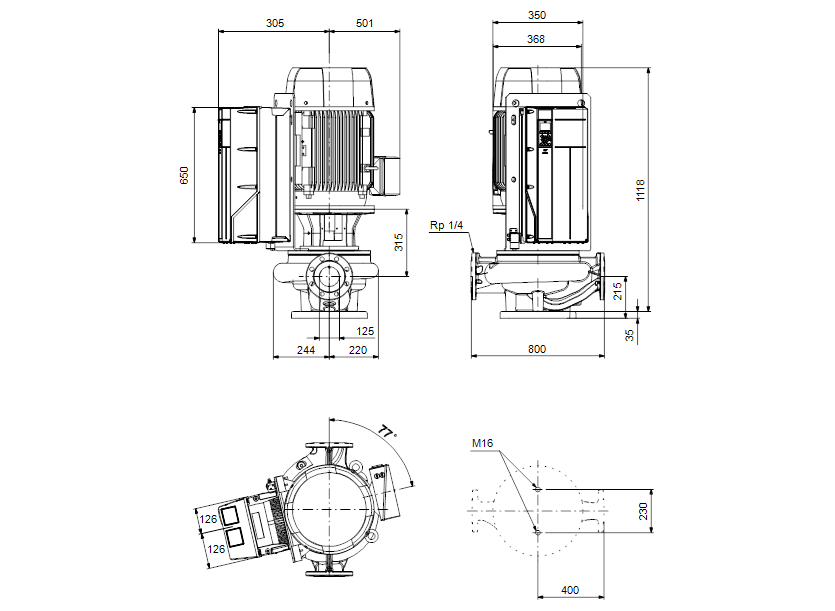

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 125-340/4 NC-A3-F-O-DAQF-QX3 артикул: 99473969
