Циркуляционный ин-лайн насос Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383

Циркуляционный ин-лайн насос Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383

Артикул: 96110383

Стоимость: 6458,4 5489,64 руб. с НДС



Масса Брутто: 316 кг

Объем упаковки: 1,12 м3

Габариты упаковки (ДхШхВ), мм: 1200х800х1190

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383 – это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1460 об/м
Номинальный расход: 131 м³/ч
Номинальный напор: 20.7 м
Макс гидростатический напор: 250 дм
Текущий диаметр рабочего колеса: 270 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 160MB
Класс энергоэфф-ти: IE3
Номинальная мощность – P2: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-480 В
Номинальный ток: 21.2-17.8 A
Cos фи – характеристика мощности: 0.86-0.81
Номинальная скорость: 240-1750 об/м
Энергоэффективность: IE3 91,4%
Эффективность электродвигателя при полной нагрузке: 91.4 %
Количество полюсов: 4
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 86906100

Панель управления: Стандарт
Функциональный модуль: PUMP I/O
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 40 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 100
Допустимое давление: PN 16
Монтажная длина: 670 мм
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI >: 0.45
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 283 кг
Брутто вес: 316 кг
Объем упаковки: 1.12 м³
№ структурного файла: 97912864
Danish VVS No.: 382784749
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100

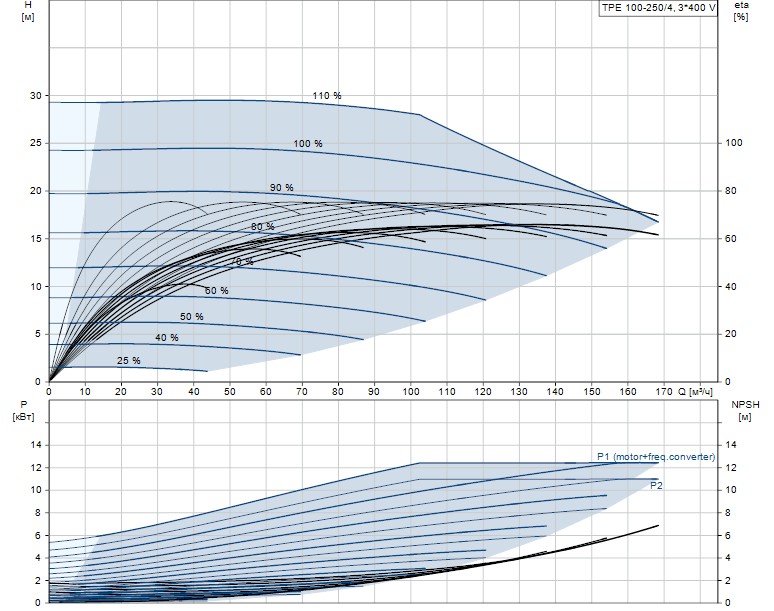

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383

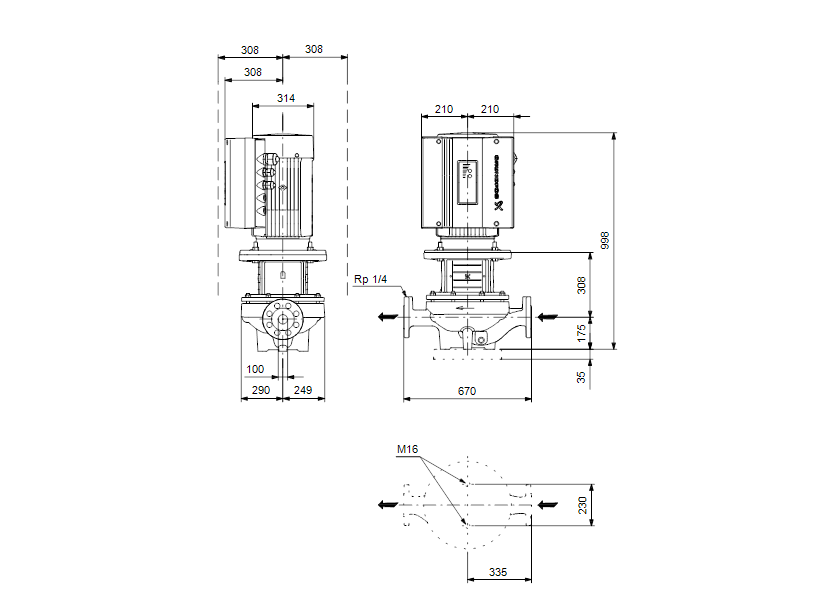

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383

Деталировка:

Циркуляционный ин-лайн насос Grundfos TPE 100-250/4-A-F-A-BAQE 3X400 50HZ артикул: 96110383
