Grundfos TPE 100-160/2-A-F-A-BAQE 3X400 50HZ артикул: 99113920

Циркуляционный ин-лайн насос Grundfos TPE 100-160/2-A-F-A-BAQE 3X400 50HZ артикул: 99113920

Артикул: 99113920

Стоимость: 3291,6 2797,86 руб. с НДС



Масса Брутто: 104 кг

Объем упаковки: 0,39 м3

Габариты упаковки (ДхШхВ), мм: 800х600х797

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE 100-160/2-A-F-A-BAQE 3X400 50HZ артикул: 99113920 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2920 об/м
Номинальный расход: 76.2 м3/ч
Номинальный напор: 12.8 м
Макс гидростатический напор: 160 дм
Текущий диаметр рабочего колеса: 120-110 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 112MC
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 4 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 7.60-6.20 A
Cos фи — характеристика мощности: 0.92-0.87
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 92.2%
Эффективность электродвигателя при полной нагрузке: 92.2 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 98971187

Панель управления: HMI200 — Стандарт
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 100
Допустимое давление: PN 16
Монтажная длина: 500 мм
Размер фланца электродвигателя: FF215
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.58
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 85 кг
Брутто вес: 104 кг
Объем упаковки: 0.39 м3
№ структурного файла: 99100550
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100

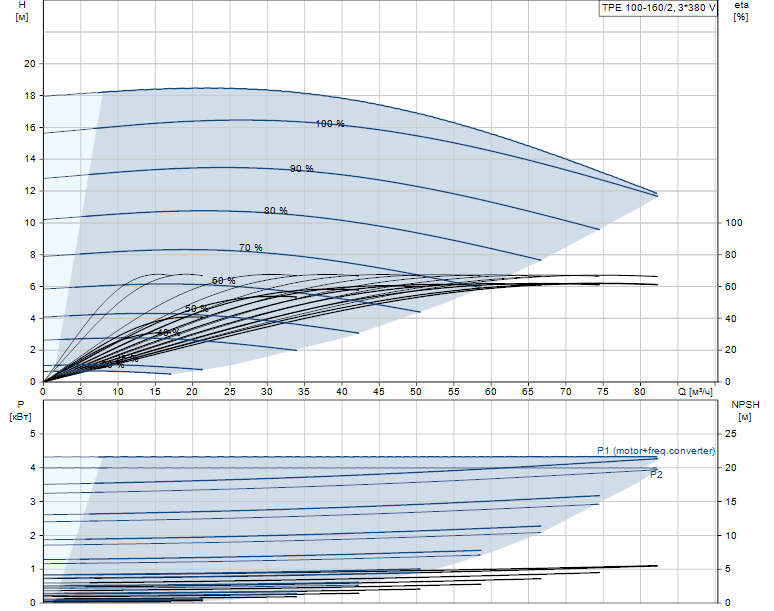

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE 100-160/2-A-F-A-BAQE 3X400 50HZ артикул: 99113920

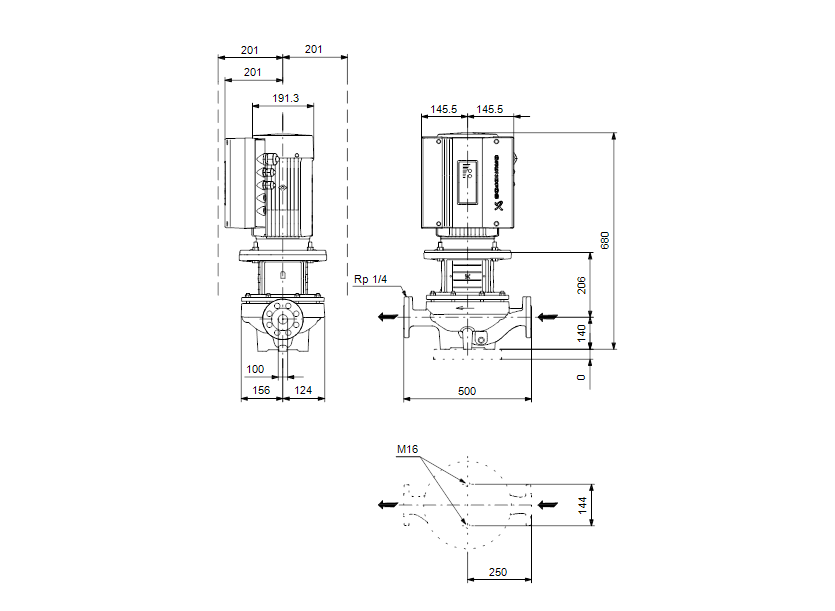

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE 100-160/2-A-F-A-BAQE 3X400 50HZ артикул: 99113920

Деталировка:

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
