Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-700/2-A-F-B-BAQE 400D 50HZ артикул: 96108816

Артикул: 96108816

Стоимость: 13288,80 11295,48 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 672 кг

Объем упаковки: 1,52 м³

Условия доставки см. в разделе: Оплата и доставка

Grundfos TPD 80-700/2-A-F-B-BAQE 400D 50HZ артикул: 96108816 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

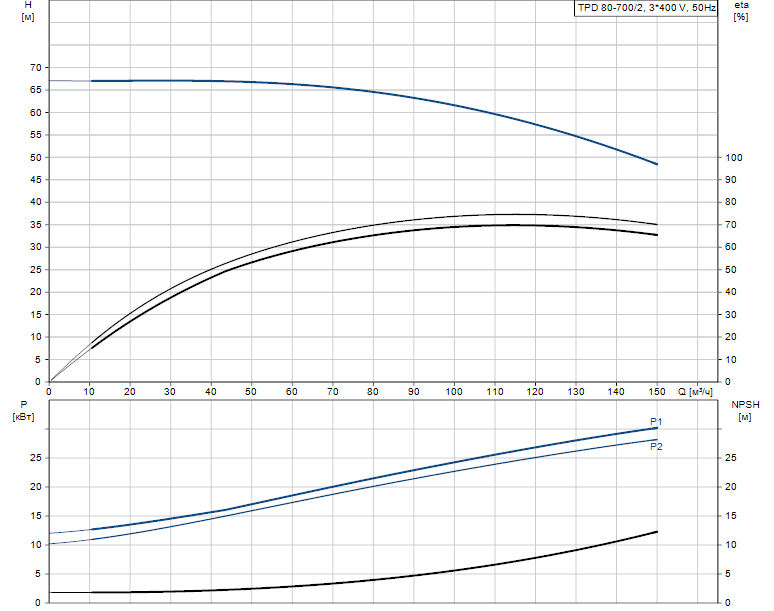

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2950 об/м
Номинальный расход 106 м3/ч
Номинальный напор 60.3 м
Макс гидростатический напор 700 дм
Текущий диаметр рабочего колеса 219 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Бронза(CuSn10)
Рабочее колесо DIN W.-Nr. 2.1096.01
Рабочее колесо ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 2 x 30 кВт
Энергия (Р2), необходимая для насоса 30 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 56,0-51,0/32,0-29,5 A
Пусковой ток 660-660 %
Cos фи — характеристика мощности 0.86
Номинальная скорость 2955 об/м
Энергоэффективность IE3 93,3%
Эффективность электродвигателя при полной нагрузке 93.3-93.3 %
Эффективность двигателя при 3/4 нагрузки 93.6-93.6 %
Эффективность электродвигателя при 1/2 нагрузки 93.4-93.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032179

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 80
Вход насоса DN 80
Выход насоса DN 80
Допустимое давление PN 16

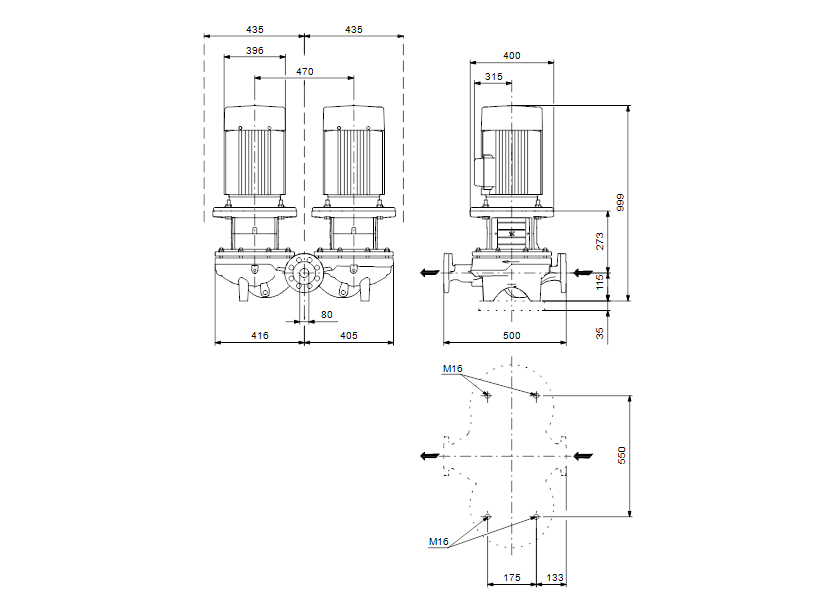

Монтажная длина 500 мм
Размер фланца электродвигателя FF350
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 641 кг
Брутто вес 672 кг
Объем упаковки 1.52 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705900
