Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673

Артикул: 96108673

Стоимость: 3201,6 2721,36 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 157 кг

Объем упаковки: 0,46 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1445 об/м
Номинальный расход 38.9 м3/ч
Номинальный напор 5.9 м
Макс гидростатический напор 70 дм
Текущий диаметр рабочего колеса 149 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Бронза(CuSn10)
Рабочее колесо DIN W.-Nr. 2.1096.01
Рабочее колесо ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя 90SB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 2 x 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 4.85/2.80 A
Пусковой ток 820-900 %
Cos фи — характеристика мощности 0.71-0.64
Номинальная скорость 1450-1460 об/м
Энергоэффективность IE3 84,1%
Эффективность электродвигателя при полной нагрузке 84.1 %
Эффективность двигателя при 3/4 нагрузки 84.6 %
Эффективность электродвигателя при 1/2 нагрузки 82.9 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 87220316

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 80
Вход насоса DN 80
Выход насоса DN 80
Допустимое давление PN 16
Монтажная длина 440 мм
Размер фланца электродвигателя FF165
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.68
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 143 кг
Брутто вес 157 кг
Объем упаковки 0.46 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673

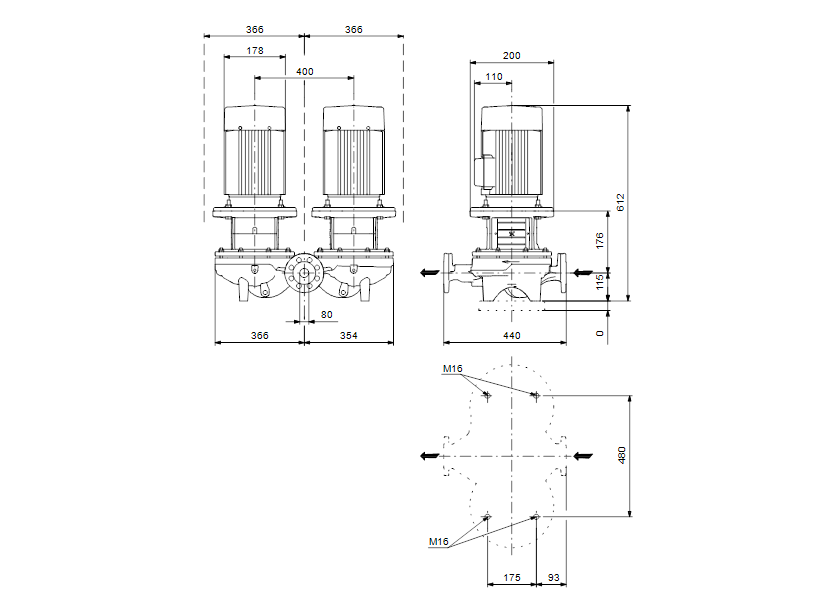

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673

Деталировка:

Деталировка насоса Grundfos TPD 80-70/4-A-F-B-BAQE 400Y 50HZ артикул: 96108673

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
