Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772

Артикул: 96108772

Стоимость: 5697,6 4842,96 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 333 кг

Объем упаковки: 0,64 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2930 об/м
Номинальный расход: 85.6 м3/ч
Номинальный напор: 27.7 м
Макс гидростатический напор: 330 дм
Текущий диаметр рабочего колеса: 157 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 160MB
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2 x 11 кВт
Энергия (Р2), необходимая для насоса: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 20,8-19,8/12,0-11,8 A
Пусковой ток: 660-780 %
Cos фи — характеристика мощности: 0.88-0.84
Номинальная скорость: 2940-2950 об/м
Энергоэффективность: IE3 91,2%
Эффективность электродвигателя при полной нагрузке: 91.2 %
Эффективность двигателя при 3/4 нагрузки: 91.8 %
Эффективность электродвигателя при 1/2 нагрузки: 91.3 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87420021

Монтаж:

Диапазон температуры окружающей среды: -30 .. 60 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 80
Вход насоса: DN 80
Выход насоса: DN 80
Допустимое давление: PN 16
Монтажная длина: 440 мм
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.68
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 309 кг
Брутто вес: 333 кг
Объем упаковки: 0.64 м3
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

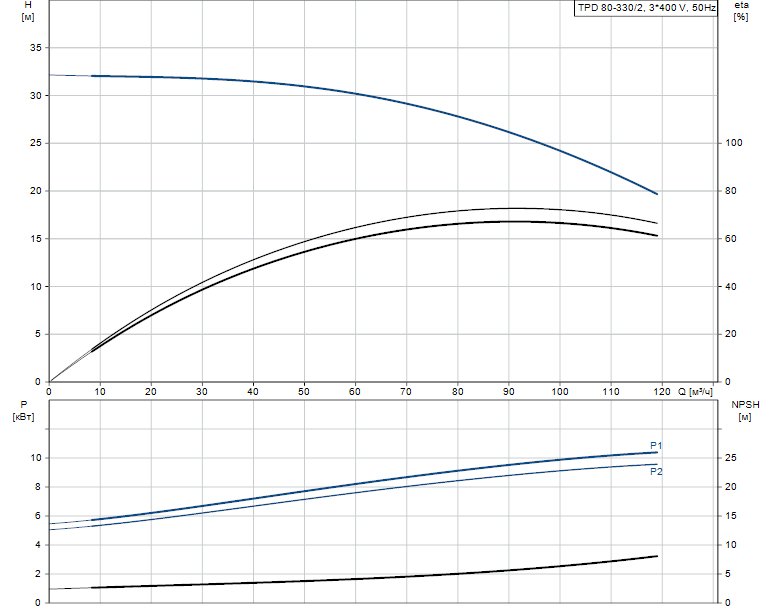

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772

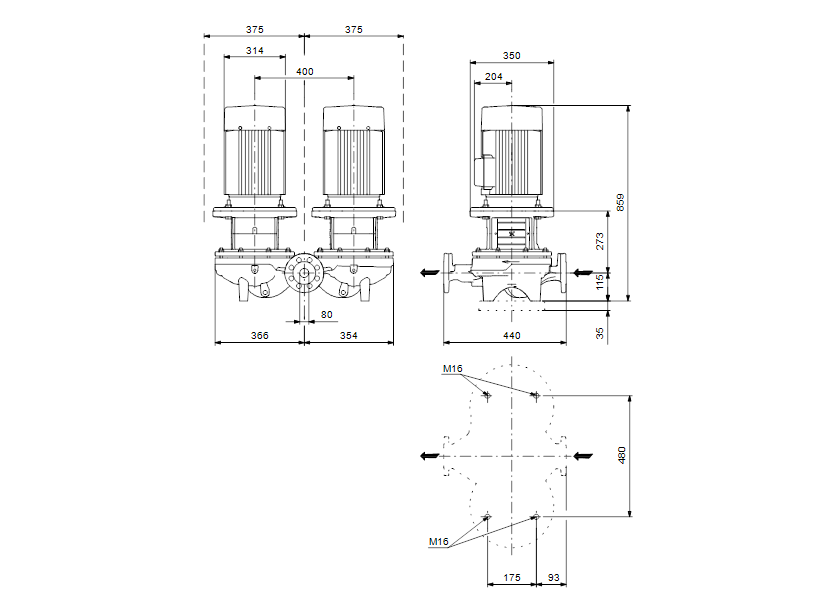

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772

Деталировка:

Деталировка насоса Grundfos TPD 80-330/2-A-F-A-BAQE 400D 50HZ артикул: 96108772

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
