Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186

Артикул: 99222186

Стоимость: 2119,2 1801,32 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 86,4 кг

Объем упаковки: 0,39 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186 – это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1400 об/м
Номинальный расход 31.1 м³/ч
Номинальный напор 2.05 м
Макс гидростатический напор 30 дм
Текущий диаметр рабочего колеса 104 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м³

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 71B
Номинальная мощность – P2 2 x 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 1.90/1.10 A
Пусковой ток 400-440 %
Cos фи – характеристика мощности 0.77-0.67
Номинальная скорость 1400-1420 об/м
Энергоэффективность 66.0%
Эффективность электродвигателя при полной нагрузке 66.0 %
Эффективность двигателя при 3/4 нагрузки 72.2 %
Эффективность электродвигателя при 1/2 нагрузки 67.6 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86805102

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 80
Вход насоса DN 80
Выход насоса DN 80
Допустимое давление PN 10
Монтажная длина 360 мм
Размер фланца электродвигателя FT85
Код присоединения F

Другое:

Минимальный индекс эффективности MEI > 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 72.6 кг
Брутто вес 86.4 кг
Объем упаковки 0.39 м³
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

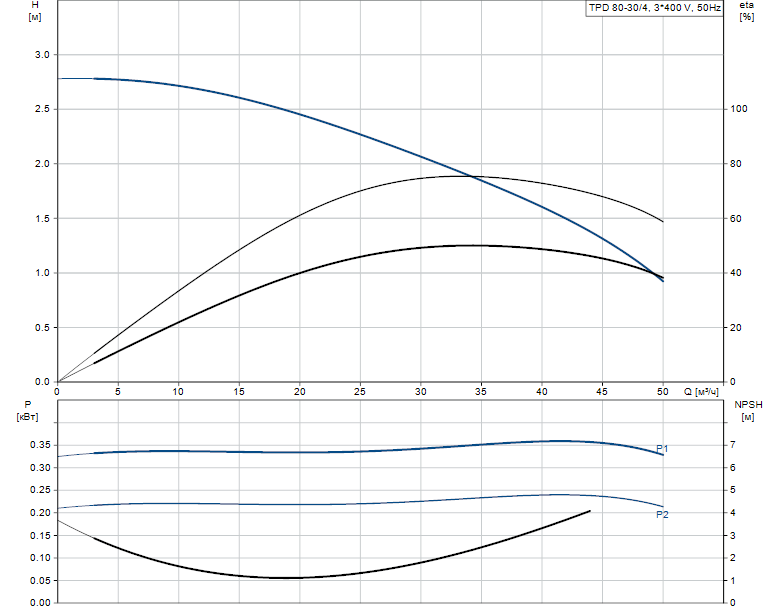

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186

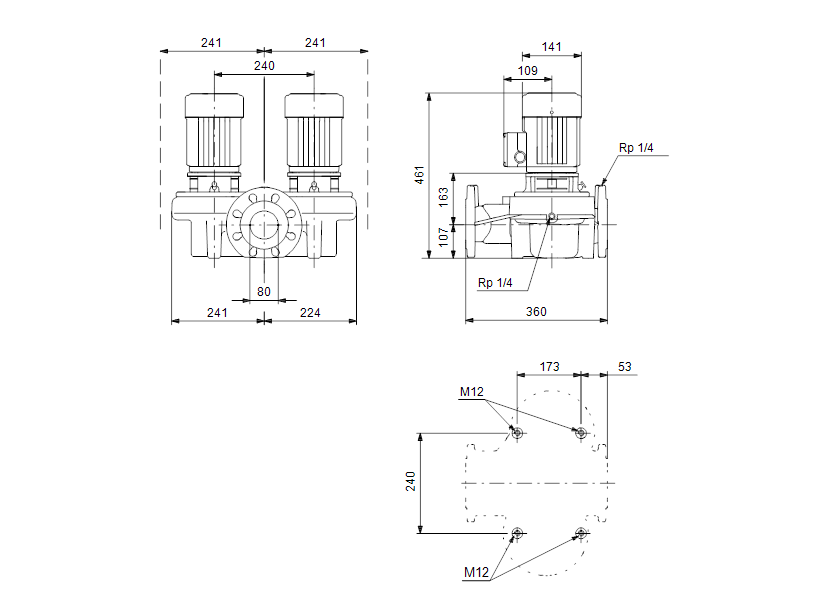

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186

Деталировка:

Деталировка насоса Grundfos TPD 80-30/4-A-F-A-BQBE 400Y 50HZ артикул: 99222186

Документация:

Grundfos TP
Каталог
Grundfos TP
Инструкция
Grundfos NB
Опросный лист
Grundfos NB
Сертификат соответствия ТС ТР
