Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788

Артикул: 96108788

Стоимость: 2702,4 2297,04 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 149 кг

Объем упаковки: 0,46 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788 – это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2910 об/м
Номинальный расход: 48.2 м³/ч
Номинальный напор: 13.2 м
Макс гидростатический напор: 180 дм
Текущий диаметр рабочего колеса: 115 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 100LC
Класс энергоэфф-ти: IE3
Номинальная мощность – P2: 2 x 3 кВт
Энергия (Р2), необходимая для насоса: 3 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D В
Номинальный ток: 6.3 A
Пусковой ток: 840-920 %
Cos фи – характеристика мощности: 0.87-0.82
Номинальная скорость: 2900-2920 об/м
Энергоэффективность: IE3 87,1%
Эффективность электродвигателя при полной нагрузке: 87.1 %
Эффективность двигателя при 3/4 нагрузки: 88.0 %
Эффективность электродвигателя при 1/2 нагрузки: 87.7 %
Количество полюсов: 2
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87272297

Монтаж:

Диапазон температуры окружающей среды: -30 .. 60 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 80
Вход насоса: DN 80
Выход насоса: DN 80
Допустимое давление: PN 16
Монтажная длина: 360 мм
Размер фланца электродвигателя: FF215
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI >: 0.69
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 138 кг
Брутто вес: 149 кг
Объем упаковки: 0.46 м³
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

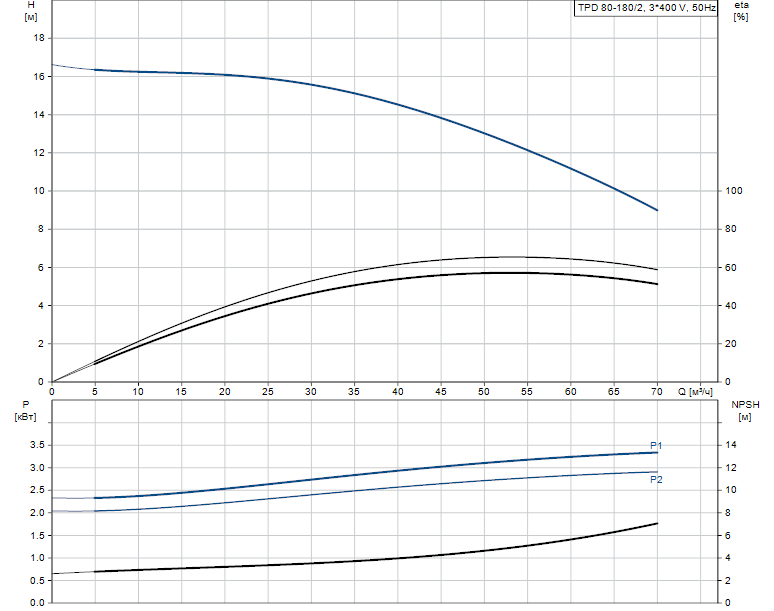

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788

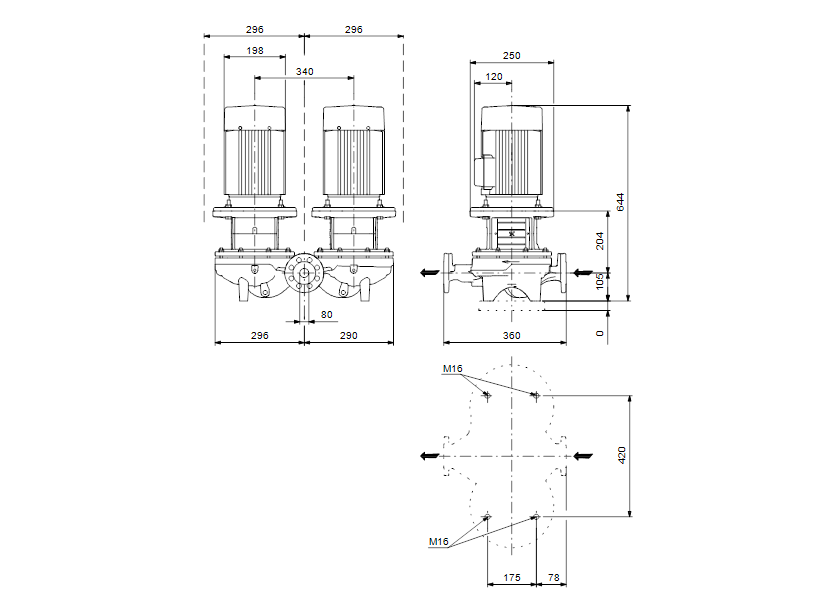

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788

Деталировка:

Деталировка насоса Grundfos TPD 80-180/2-A-F-A-BQQE 400D 50HZ артикул: 96108788

Документация:

Grundfos TP
Каталог
Grundfos TP
Инструкция
Grundfos NB
Опросный лист
Grundfos NB
Сертификат соответствия ТС ТР
