Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304

[elementor-template id=»15025″]

Артикул: 96087304

Стоимость: 4688,40 3985,14 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 193 кг

Объем упаковки: 0,52 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1455 об/м
Номинальный расход: 31.7 м3/ч
Номинальный напор: 15.7 м
Макс гидростатический напор: 230 дм
Текущий диаметр рабочего колеса: 260 мм
Первичное уплотнение вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Бронза(CuSn10)
Рабочее колесо: DIN W.-Nr. 2.1096.01
Рабочее колесо: ASTM B584-C83600
Код материала: B

Данные электрооборудования:

Тип электродвигателя: 100LC
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2 x 3 кВт
Энергия (Р2), необходимая для насоса: 3 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D В
Номинальный ток: 6.3 A
Пусковой ток: 700-770 %
Cos фи — характеристика мощности: 0.82-0.76
Номинальная скорость: 1440-1450 об/м
Энергоэффективность: IE3 87,7%
Эффективность электродвигателя при полной нагрузке: 87.7 %
Эффективность двигателя при 3/4 нагрузки: 86 %
Эффективность электродвигателя при 1/2 нагрузки: 84.5 %
Количество полюсов: 4
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87272327

Монтаж:

Диапазон температуры окружающей среды: -30 .. 60 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 50
Вход насоса: DN 50
Выход насоса: DN 50
Допустимое давление: PN 16
Монтажная длина: 440 мм
Размер фланца электродвигателя: FF215
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.70
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 173 кг
Брутто вес: 193 кг
Объем упаковки: 0.52 м3
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

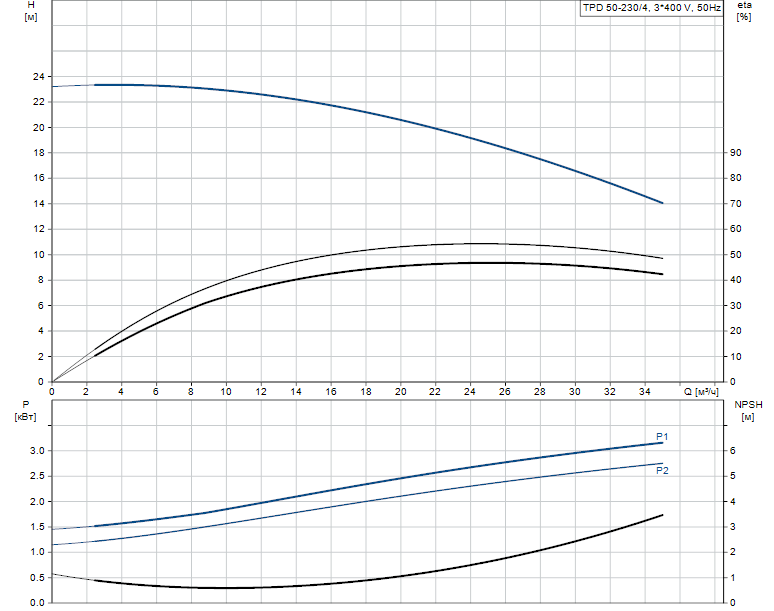

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304

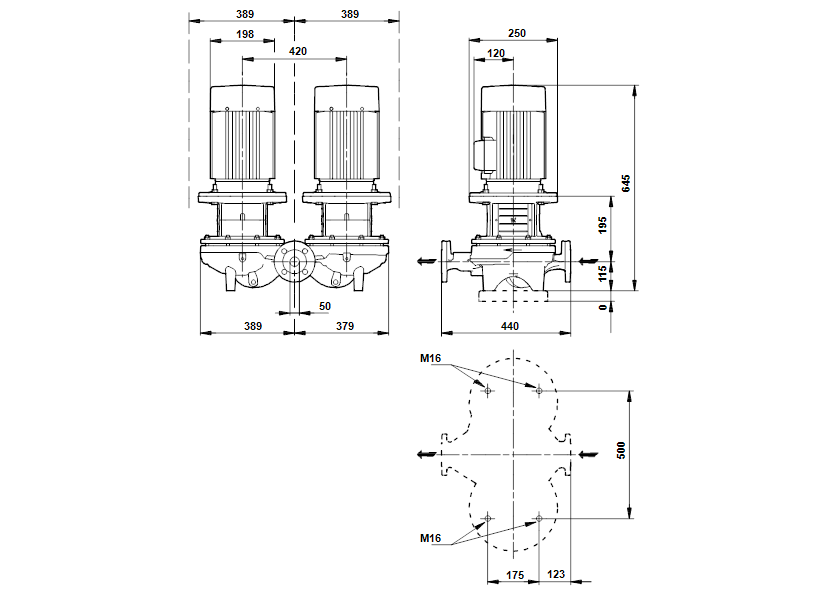

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304

Деталировка:

Деталировка насоса Grundfos TPD 50-230/4-A-F-B-BAQE 400D 50HZ артикул: 96087304
