Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757

[elementor-template id=»15025″]

Артикул: 96086757

Стоимость: 2133,60 1813,56 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 85 кг

Объем упаковки: 0,39 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1410 об/м
Номинальный расход 7.1 м3/ч
Номинальный напор 5.6 м
Макс гидростатический напор 80 дм
Текущий диаметр рабочего колеса 152 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 71A
Номинальная мощность — P2 2 x 0.25 кВт
Энергия (Р2), необходимая для насоса 0.25 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 1.48/0.85 A
Пусковой ток 400-440 %
Cos фи — характеристика мощности 0.75-0.65
Номинальная скорость 1400-1420 об/м
Энергоэффективность 61,5% — 68,5%
Эффективность электродвигателя при полной нагрузке 61.5-68.5 %
Эффективность двигателя при 3/4 нагрузки 70 %
Эффективность электродвигателя при 1/2 нагрузки 63.9 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 87100304

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 32
Вход насоса DN 32
Выход насоса DN 32
Допустимое давление PN 16
Монтажная длина 340 мм
Размер фланца электродвигателя FF130
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 71 кг
Брутто вес 85 кг
Объем упаковки 0.39 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

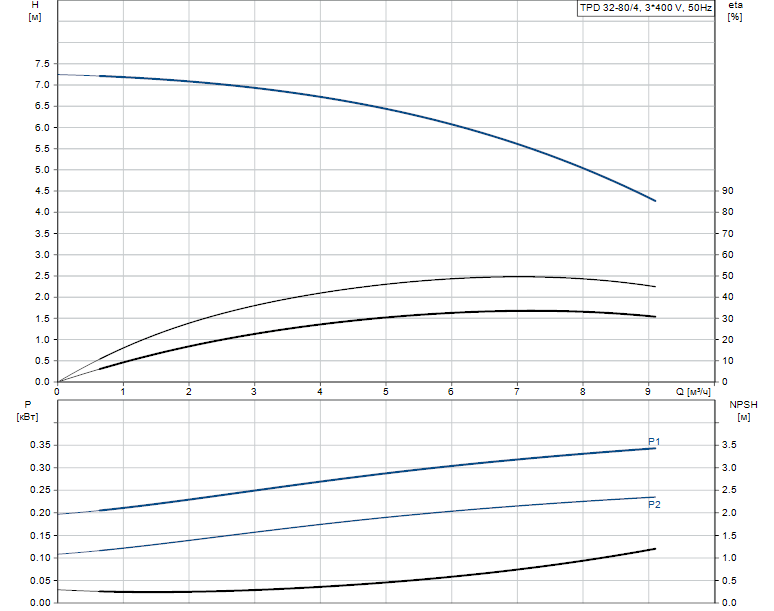

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757

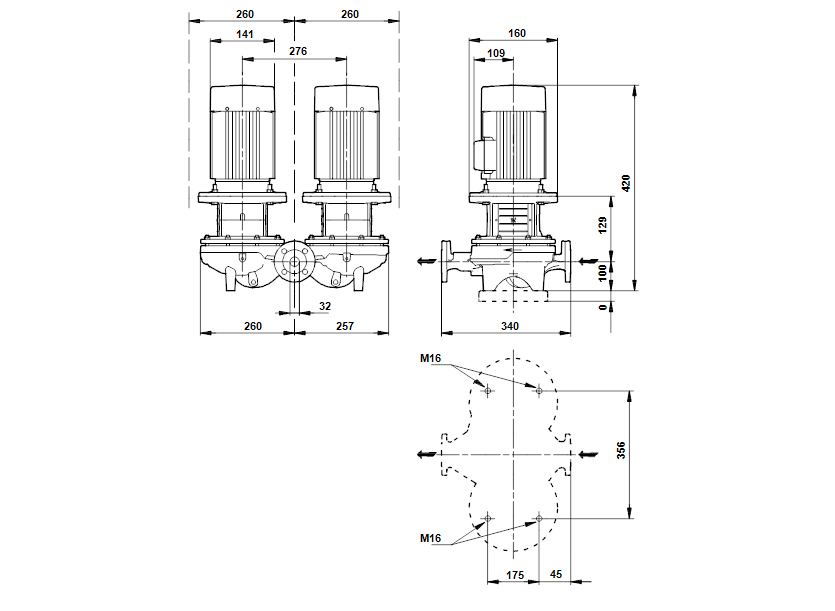

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757

Деталировка:

Деталировка насоса Grundfos TPD 32-80/4-A-F-A-BQQE 400Y 50HZ артикул: 96086757
