Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123

Циркуляционный сдвоенный ин-лайн насос Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123

[elementor-template id=»15025″]

Артикул: 96109123

Стоимость: 4246,80 3609,78 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 215 кг

Объем упаковки: 1,12 м3

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1445 об/м
Номинальный расход: 79.1 м3/ч
Номинальный напор: 4.79 м
Макс гидростатический напор: 70 дм
Текущий диаметр рабочего колеса: 150 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 90LC
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2 x 1.5 кВт
Энергия (Р2), необходимая для насоса: 1.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-415Y В
Номинальный ток: 6,15-6,30/3,55-3,65 A
Пусковой ток: 730-790 %
Cos фи — характеристика мощности: 0.75-0.68
Номинальная скорость: 1450-1460 об/м
Энергоэффективность: IE3 85,3%
Эффективность электродвигателя при полной нагрузке: 85.3 %
Эффективность двигателя при 3/4 нагрузки: 85.8 %
Эффективность электродвигателя при 1/2 нагрузки: 84.2 %
Количество полюсов: 4
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 87220319

Монтаж:

Диапазон температуры окружающей среды: -30 .. 60 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 100
Вход насоса: DN 100
Выход насоса: DN 100
Допустимое давление: PN 16
Монтажная длина: 550 мм
Размер фланца электродвигателя: FF165
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.70
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 195 кг
Брутто вес: 215 кг
Объем упаковки: 1.12 м3
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

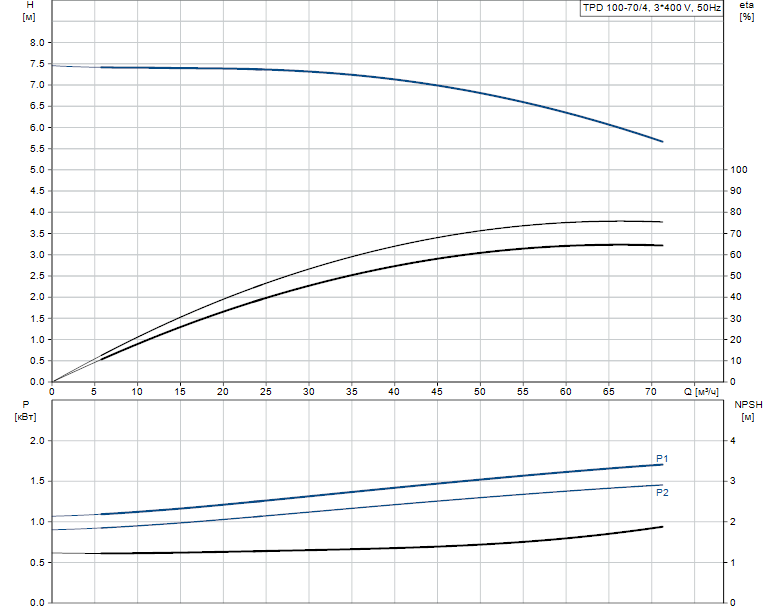

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123

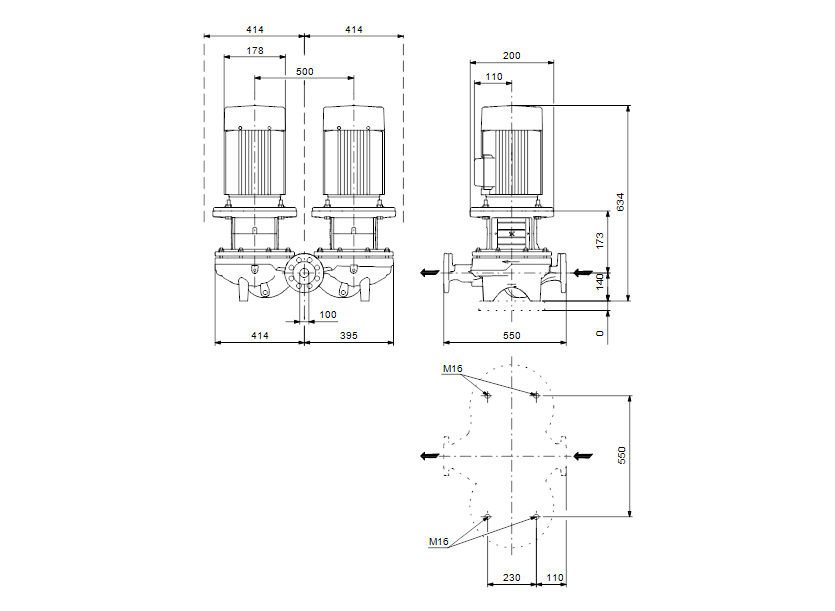

Габаритные размеры:

Габаритные размеры насоса Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123

Деталировка:

Деталировка насоса Grundfos TPD 100-70/4-A-F-A-BQQE 400Y 50HZ артикул: 96109123
