Циркуляционный ин-лайн насос Grundfos TP 80-150/4 A-F-A-BAQE артикул: 96108838

Артикул: 96108838

Стоимость: 1872 1591,20 руб. с НДС

Срок поставки: 2-3 рабочие недели

Масса Брутто: 105 кг

Объем упаковки: 0,39 м³

Габариты упаковки (ДхШхВ), мм: 800х600х797

Условия доставки см. в разделе: Оплата и доставка

Grundfos TP 80-150/4 A-F-A-BAQE артикул: 96108838 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1455 об/м
Номинальный расход 60.2 м3/ч
Номинальный напор 12.5 м
Макс гидростатический напор 150 дм
Текущий диаметр рабочего колеса 205 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 100LC
Класс энергоэфф-ти IE3
Номинальная мощность — P2 3 кВт
Энергия (Р2), необходимая для насоса 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D В
Номинальный ток 6.3 A
Пусковой ток 700-770 %
Cos фи — характеристика мощности 0.82-0.76
Номинальная скорость 1440-1450 об/м
Энергоэффективность IE3 87,7%
Эффективность электродвигателя при полной нагрузке 87.7 %
Эффективность двигателя при 3/4 нагрузки 86 %
Эффективность электродвигателя при 1/2 нагрузки 84.5 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87272327

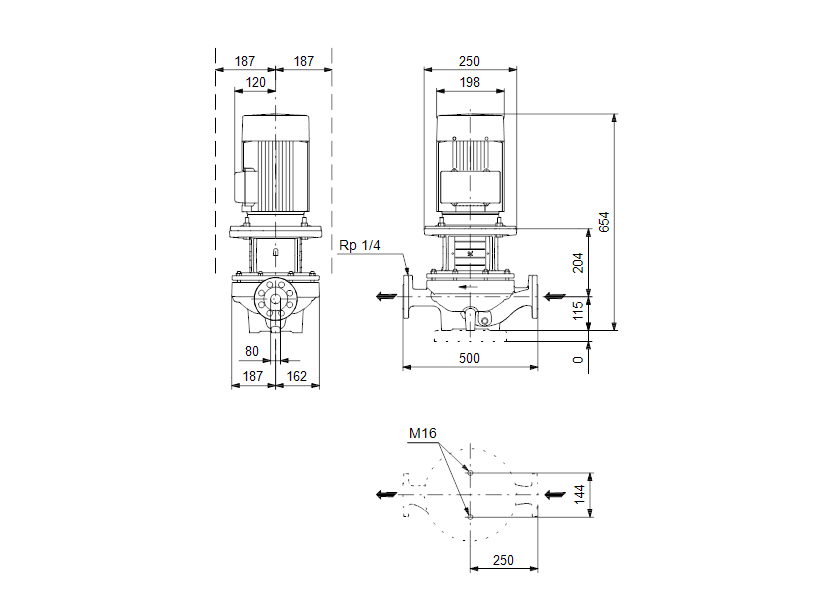

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 80
Вход насоса DN 80
Выход насоса DN 80
Допустимое давление PN 16
Монтажная длина 500 мм
Размер фланца электродвигателя FF215
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 88 кг
Брутто вес 105 кг
Объем упаковки 0.39 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100
