Циркуляционный ин-лайн насос Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072

Артикул: 99222072

Стоимость: 1238,40 1052,64 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 38,5 кг

Объем упаковки: 0,16 м3

Габариты упаковки (ДхШхВ), мм: 400х300х744

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1420 об/м
Номинальный расход 25.1 м3/ч
Номинальный напор 4.52 м
Макс гидростатический напор 60 дм
Текущий диаметр рабочего колеса 128 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 80A
Номинальная мощность — P2 0.55 кВт
Энергия (Р2), необходимая для насоса 0.55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 2.60/1.50 A
Пусковой ток 430-470 %
Cos фи — характеристика мощности 0.79-0.70
Номинальная скорость 1390-1410 об/м
Энергоэффективность 70.0%
Эффективность электродвигателя при полной нагрузке 70.0 %
Эффективность двигателя при 3/4 нагрузки 79 %
Эффективность электродвигателя при 1/2 нагрузки 78.1 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86805103

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 65
Вход насоса DN 65
Выход насоса DN 65
Допустимое давление PN 6/10
Монтажная длина 340 мм
Размер фланца электродвигателя FT100
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 34.9 кг
Брутто вес 38.5 кг
Объем упаковки 0.16 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072

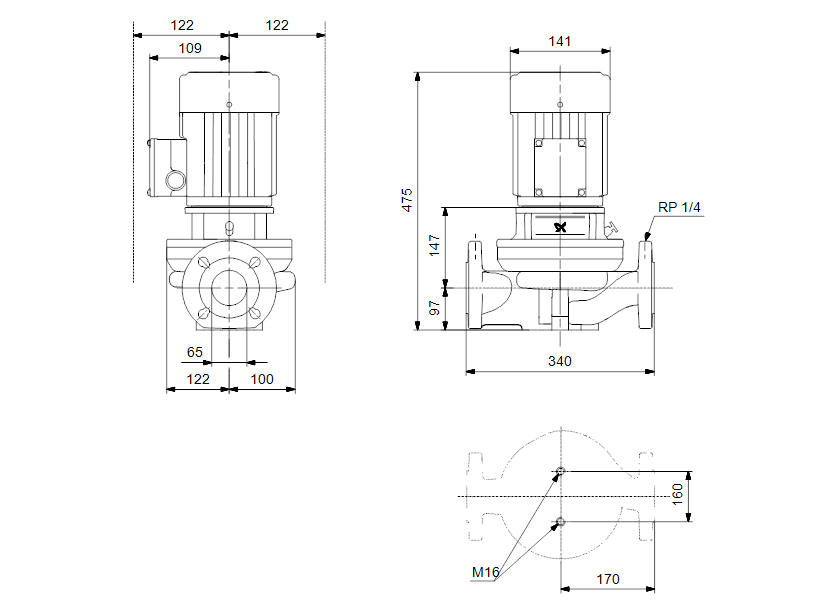

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072

Деталировка:

Деталировка насоса Grundfos TP 65-60/4 A-F-A-BQBE артикул: 99222072

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
