Циркуляционный ин-лайн насос Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472

Артикул: 99222472

Стоимость: 1015,20 862,92 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 32,7 кг

Объем упаковки: 0,06 м3

Габариты упаковки (ДхШхВ), мм: 762х458х706

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1430 об/м
Номинальный расход 17.1 м3/ч
Номинальный напор 4.2 м
Макс гидростатический напор 60 дм
Текущий диаметр рабочего колеса 126 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 71B
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 1.90/1.10 A
Пусковой ток 400-440 %
Cos фи — характеристика мощности 0.77-0.67
Номинальная скорость 1400-1420 об/м
Энергоэффективность 66.0%
Эффективность электродвигателя при полной нагрузке 66.0 %
Эффективность двигателя при 3/4 нагрузки 72.2 %
Эффективность электродвигателя при 1/2 нагрузки 67.6 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86805102

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 50
Вход насоса DN 50
Выход насоса DN 50
Допустимое давление PN 6/10
Монтажная длина 280 мм
Размер фланца электродвигателя FT85
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 29.2 кг
Брутто вес 32.7 кг
Объем упаковки 0.06 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472

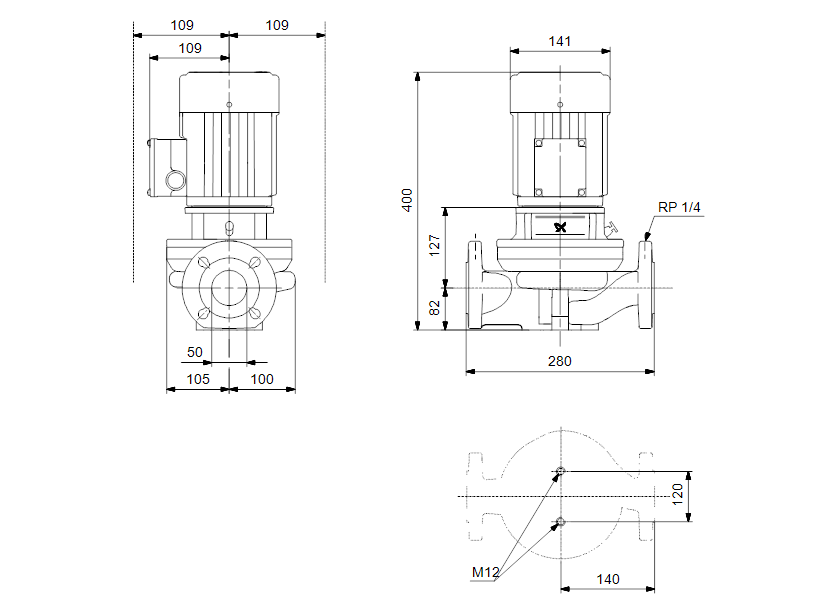

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472

Деталировка:

Деталировка насоса Grundfos TP 50-60/4 A-F-A-BQBE артикул: 99222472

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
