Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

Циркуляционный ин-лайн насос Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

Артикул: 98760134

Стоимость: 1606,80 1365,78 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 86 кг

Объем упаковки: 0,39 м3

Габариты упаковки (ДхШхВ), мм: 800х400х662

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1450 об/м
Номинальный расход 22.9 м3/ч
Номинальный напор 9.77 м
Макс гидростатический напор 120 дм
Текущий диаметр рабочего колеса 198 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 90LB
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-230 В
Номинальный ток 7 A
Пусковой ток 390 %
Cos фи — характеристика мощности 0.96
Номинальная скорость 1420-1430 об/м
Эффективность электродвигателя при полной нагрузке 75-76 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 87200343

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 50
Вход насоса DN 50
Выход насоса DN 50
Допустимое давление PN 16
Монтажная длина 440 мм
Размер фланца электродвигателя FF165
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 67 кг
Брутто вес 86 кг
Объем упаковки 0.39 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

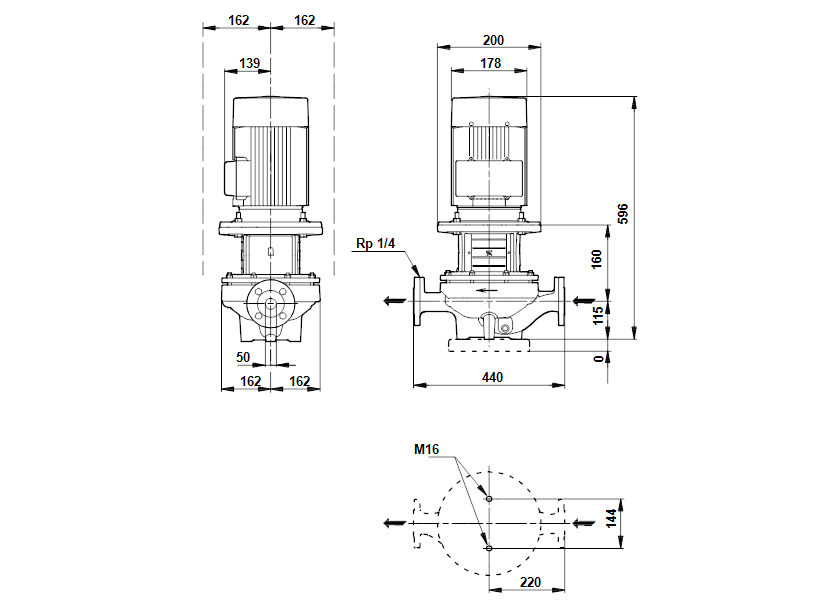

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

Деталировка:

Деталировка насоса Grundfos TP 50-120/4 A-F-A-BAQE артикул: 98760134

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
