Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

Циркуляционный ин-лайн насос Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

Артикул: 99222322

Стоимость: 2167,20 1842,12 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 44,8 кг

Объем упаковки: 0,16 м3

Габариты упаковки (ДхШхВ), мм: 400х300х654

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2835 об/м
Номинальный расход 12 м3/ч
Номинальный напор 17 м
Макс гидростатический напор 230 дм
Текущий диаметр рабочего колеса 138 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Бронза
Корпус насоса DIN W.-Nr. 2.1050
Корпус насоса ASTM B505-C90700
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала Z

Данные электрооборудования:

Тип электродвигателя 90SB
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-230/240 В
Номинальный ток 7.40/6.70 A
Пусковой ток 390 %
Cos фи — характеристика мощности 0.98/0.99
Номинальная скорость 2770 об/м
Эффективность электродвигателя при полной нагрузке 73-71 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85215705

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 40
Допустимое давление PN 16
Монтажная длина 320 мм
Размер фланца электродвигателя FT115
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.61
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 41.2 кг
Брутто вес 44.8 кг
Объем упаковки 0.16 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

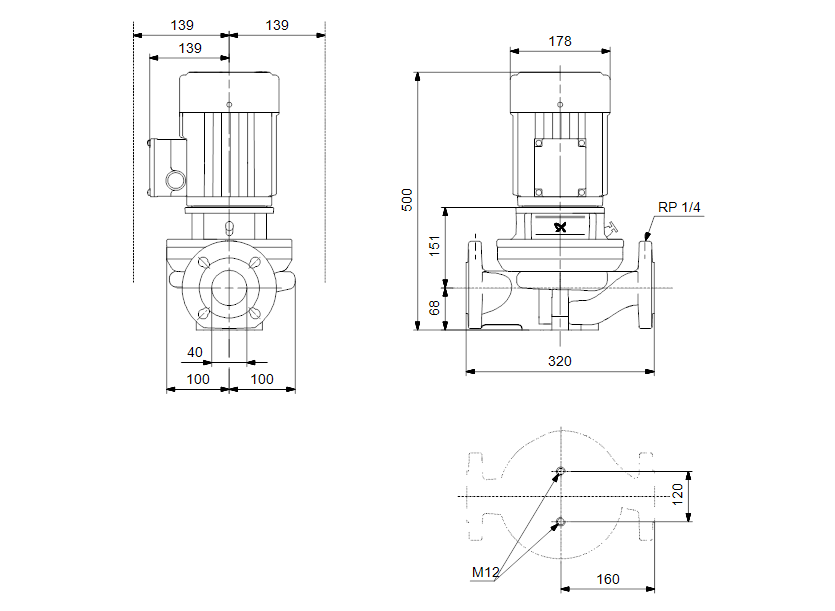

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

Деталировка:

Деталировка насоса Grundfos TP 40-230/2 B A-F-Z-BQBE артикул: 99222322

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
