Циркуляционный ин-лайн насос Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321

Артикул: 99222321

Стоимость: 1063,20 903,72 руб. с НДС

Срок поставки: 1 рабочая неделя



Масса Брутто: 33,6 кг

Объем упаковки: 0,06 м3

Габариты упаковки (ДхШхВ), мм: 400х300х654

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2835 об/м
Номинальный расход 12 м3/ч
Номинальный напор 17 м
Макс гидростатический напор 230 дм
Текущий диаметр рабочего колеса 138 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 80C
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 4.35/2.50 A
Пусковой ток 450-500 %
Cos фи — характеристика мощности 0.83-0.76
Номинальная скорость 2840-2870 об/м
Энергоэффективность IE3 82,7%
Эффективность электродвигателя при полной нагрузке 82.7 %
Эффективность двигателя при 3/4 нагрузки 84.6 %
Эффективность электродвигателя при 1/2 нагрузки 85.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 85U05105

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 40
Вход насоса DN 40
Выход насоса DN 40
Допустимое давление PN 16
Монтажная длина 320 мм
Размер фланца электродвигателя FT100
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.61
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 30.1 кг
Брутто вес 33.6 кг
Объем упаковки 0.06 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321

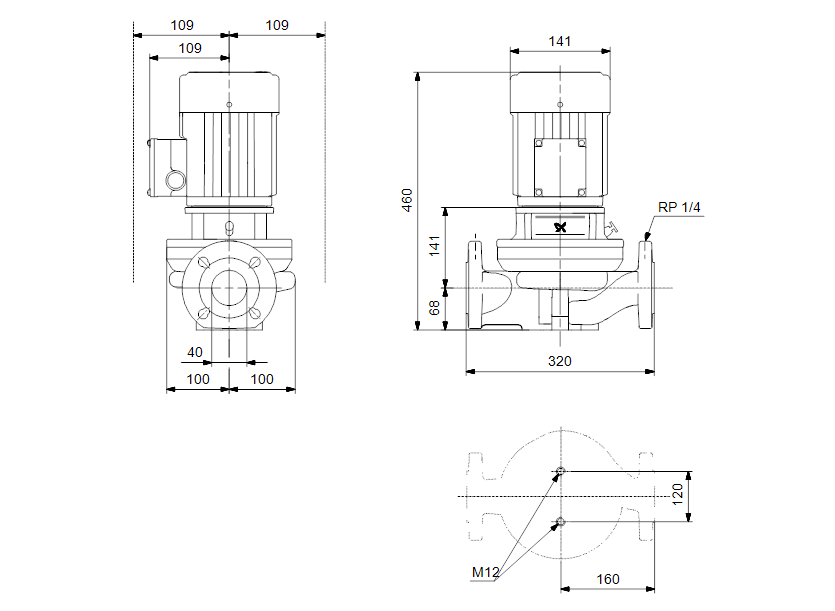

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321

Деталировка:

Деталировка насоса Grundfos TP 40-230/2 A-F-A-BQBE артикул: 99222321

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
