Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

Циркуляционный ин-лайн насос Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

Артикул: 99222318

Стоимость: 2104,80 1789,08 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 36,1 кг

Объем упаковки: 0,12 м3

Габариты упаковки (ДхШхВ), мм: 400х300х654

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2855 об/м
Номинальный расход 10.5 м3/ч
Номинальный напор 13.2 м
Макс гидростатический напор 190 дм
Текущий диаметр рабочего колеса 124 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Бронза
Корпус насоса DIN W.-Nr. 2.1050
Корпус насоса ASTM B505-C90700
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала Z

Данные электрооборудования:

Тип электродвигателя 80B
Номинальная мощность — P2 0.75 кВт
Энергия (Р2), необходимая для насоса 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-230/240 В
Номинальный ток 5.10/4.75 A
Пусковой ток 300 %
Cos фи — характеристика мощности 0.99
Номинальная скорость 2780 об/м
Энергоэффективность 72.1%
Эффективность электродвигателя при полной нагрузке 72.1 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85215104

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 40
Допустимое давление PN 16
Монтажная длина 320 мм
Размер фланца электродвигателя FT100
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.44
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 32.6 кг
Брутто вес 36.1 кг
Объем упаковки 0.12 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

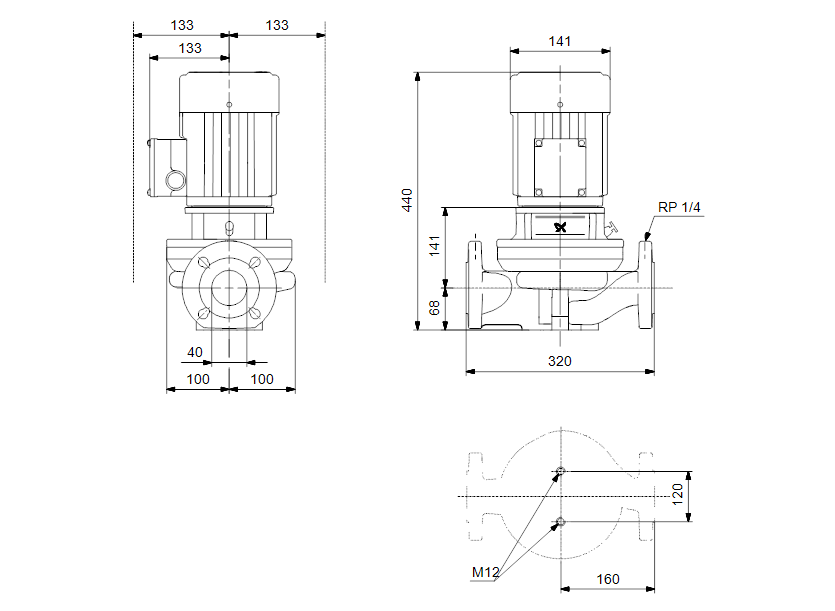

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

Деталировка:

Деталировка насоса Grundfos TP 40-190/2 B A-F-Z-BQBE артикул: 99222318

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
