Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

Циркуляционный ин-лайн насос Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

Артикул: 99222136

Стоимость: 1194 1014,90 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 14 кг

Объем упаковки: 0,04 м3

Габариты упаковки (ДхШхВ), мм: 301х210х412

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2865 об/м
Номинальный расход 8.78 м3/ч
Номинальный напор 7.35 м
Макс гидростатический напор 90 дм
Текущий диаметр рабочего колеса 89 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель B

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Корпус насоса DIN W.-Nr. 1.4308
Корпус насоса ASTM CF8
Рабочее колесо Композит PES/PP 30% GF
Код материала I

Данные электрооборудования:

Тип электродвигателя 71B
Номинальная мощность — P2 0.37 кВт
Энергия (Р2), необходимая для насоса 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 220-230/240 В
Номинальный ток 2.95/2.70 A
Пусковой ток 280 %
Cos фи — характеристика мощности 0.99
Номинальная скорость 2770 об/м
Эффективность электродвигателя при полной нагрузке 60.0-56.0 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTO
Номер электродвигателя 85215102

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение UNION
Соединение труб G 2
Допустимое давление PN 10
Монтажная длина 180 мм
Размер фланца электродвигателя FT85
Код присоединения O

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 12 кг
Брутто вес 14 кг
Объем упаковки 0.04 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

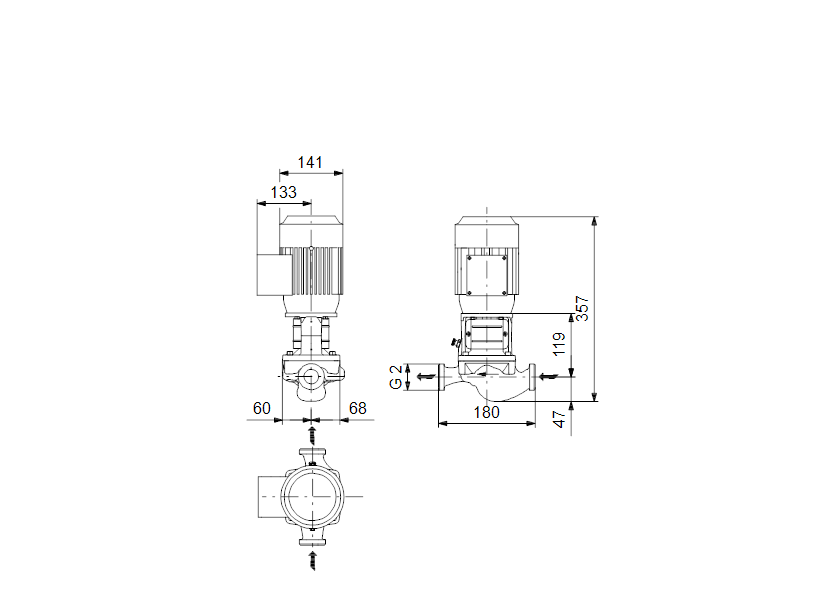

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

Деталировка:

Деталировка насоса Grundfos TP 32-90/2 A-O-I-BQBE артикул: 99222136

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
