Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

Циркуляционный ин-лайн насос Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

Артикул: 98958179

Стоимость: 742,80 631,38 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 26,7 кг

Объем упаковки: 0,06 м3

Габариты упаковки (ДхШхВ), мм: 400х300х654

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1458 об/м
Номинальный расход 3.41 м3/ч
Номинальный напор 2.94 м
Макс гидростатический напор 40 дм
Текущий диаметр рабочего колеса 118 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Нержавеющая сталь
Рабочее колесо DIN W.-Nr. 1.4301
Рабочее колесо AISI 304
Код материала A

Данные электрооборудования:

Тип электродвигателя 71A
Номинальная мощность — P2 0.25 кВт
Энергия (Р2), необходимая для насоса 0.25 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 1.48/0.85 A
Пусковой ток 400-440 %
Cos фи — характеристика мощности 0.75-0.65
Номинальная скорость 1400-1420 об/м
Энергоэффективность 61,5% — 68,5%
Эффективность электродвигателя при полной нагрузке 61.5-68.5 %
Эффективность двигателя при 3/4 нагрузки 70 %
Эффективность электродвигателя при 1/2 нагрузки 63.9 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 86805101

Монтаж:

Диапазон температуры окружающей среды -30 .. 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 32
Вход насоса DN 32
Выход насоса DN 32
Допустимое давление PN 6/10
Монтажная длина 280 мм
Размер фланца электродвигателя FT85
Код присоединения F

Другое:

ErP статус EuP Отдельностоящий/Прод.
Нетто вес 23.2 кг
Брутто вес 26.7 кг
Объем упаковки 0.06 м3
Danish VVS No. 38 1821.040
Norwegian NRF no. 9043531
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

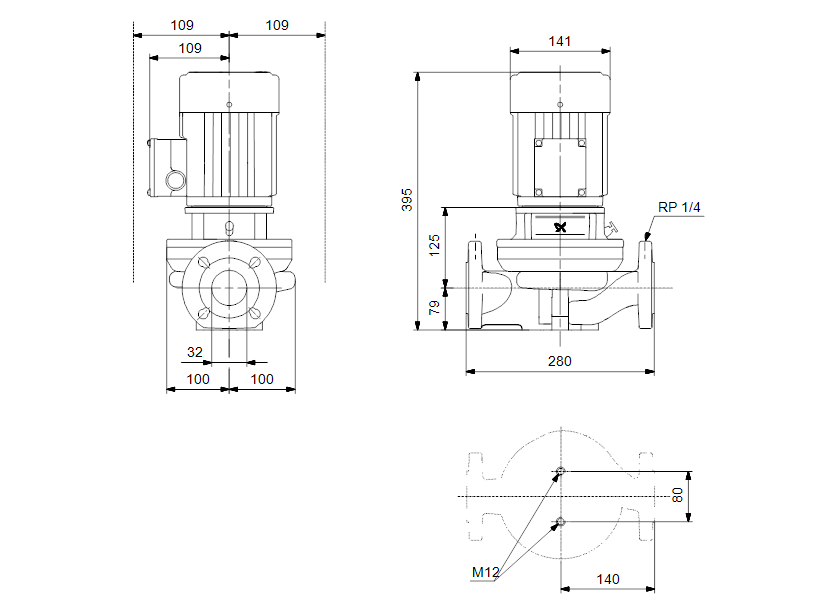

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

Деталировка:

Деталировка насоса Grundfos TP 32-40/4 A-F-A-BQQE артикул: 98958179

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
