Циркуляционный ин-лайн насос Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280

Артикул: 95046280

Стоимость: 7212 6130,20 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 490 кг

Объем упаковки: 2,29 м3

Габариты упаковки (ДхШхВ), мм: 1072х922х1696

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1470 об/м
Номинальный расход 437 м3/ч
Номинальный напор 14 м
Макс гидростатический напор 200 дм
Текущий диаметр рабочего колеса 248 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 22 кВт
Энергия (Р2), необходимая для насоса 22 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 42,5-40,5/24,6-23,6 A
Пусковой ток 680-680 %
Cos фи — характеристика мощности 0.83
Номинальная скорость 1470 об/м
Энергоэффективность IE3 93,0%
Эффективность электродвигателя при полной нагрузке 93.0-93.0 %
Эффективность двигателя при 3/4 нагрузки 93.7-93.7 %
Эффективность электродвигателя при 1/2 нагрузки 93.7-93.7 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032118

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 200
Вход насоса DN 200
Выход насоса DN 200
Допустимое давление PN 16
Монтажная длина 900 мм
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 452 кг
Брутто вес 490 кг
Объем упаковки 2.29 м3
Danish VVS No. 382582204
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280

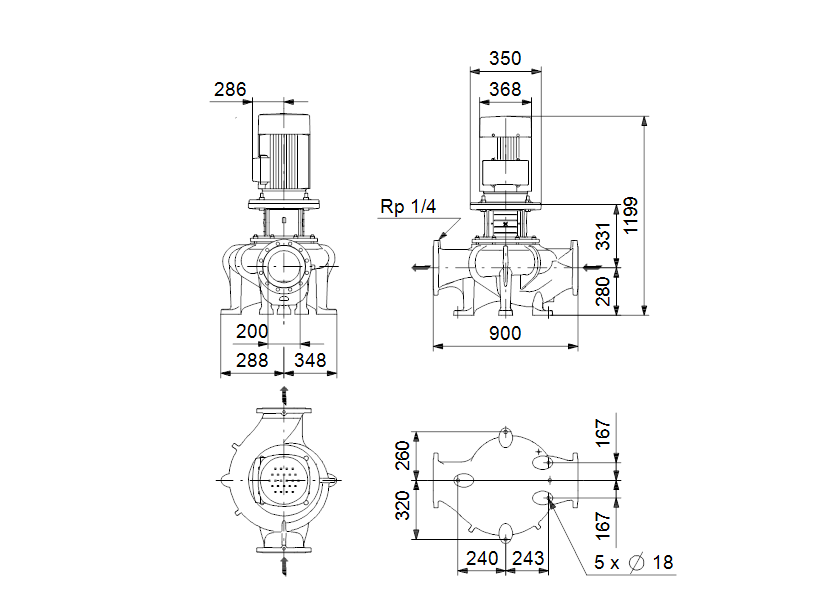

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280

Деталировка:

Деталировка насоса Grundfos TP 200-200/4 A-F-A-BAQE артикул: 95046280

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
