Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Циркуляционный ин-лайн насос Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

Артикул: 98908267

Стоимость: 5210,40 4428,84 руб. с НДС

Срок поставки: 2-3 рабочие недели



Масса Брутто: 385 кг

Объем упаковки: 2,29 м3

Габариты упаковки (ДхШхВ), мм: 1072х922х1696

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1470 об/м
Номинальный расход: 259 м3/ч
Номинальный напор: 12.5 м
Макс гидростатический напор: 155 дм
Текущий диаметр рабочего колеса: 218 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 160MA
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 11 кВт
Энергия (Р2), необходимая для насоса: 11 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415D/660-690Y В
Номинальный ток: 21,2-20,4/12,2-12,0 A
Пусковой ток: 710-810 %
Cos фи — характеристика мощности: 0.86-0.81
Номинальная скорость: 1470-1475 об/м
Энергоэффективность: IE3 91,4%
Эффективность электродвигателя при полной нагрузке: 91.4 %
Эффективность двигателя при 3/4 нагрузки: 92.1 %
Эффективность электродвигателя при 1/2 нагрузки: 91.6 %
Количество полюсов: 4
Класс защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87420031

Монтаж:

Диапазон температуры окружающей среды: -30 .. 60 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 150
Вход насоса: DN 150
Выход насоса: DN 150
Допустимое давление: PN 16
Монтажная длина: 800 мм
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 289 кг
Брутто вес: 385 кг
Объем упаковки: 2.29 м3
Danish VVS No.: 381718155
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

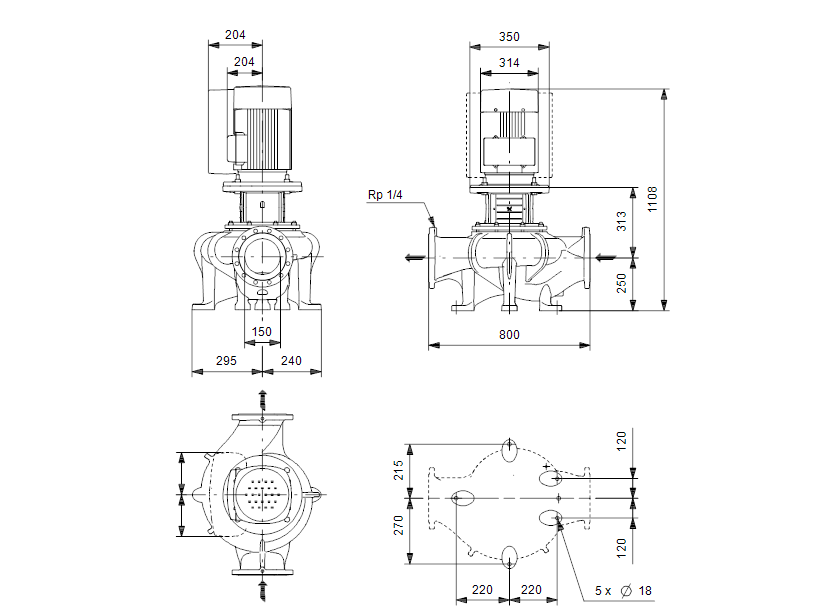

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

Деталировка:

Деталировка насоса Grundfos TP 150-155/4 A-F-A-BQQE артикул: 98908267

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
