Циркуляционный ин-лайн насос Grundfos TP 100-330/4 A-F-A-BQQE артикул: 96109309

Артикул: 96109309

Стоимость: 4890 4156,50 руб. с НДС

Срок поставки: 2-3 рабочие недели

Масса Брутто: 365 кг

Объем упаковки: 1,12 м³

Габариты упаковки (ДхШхВ), мм: 1200х800х1190

Условия доставки см. в разделе: Оплата и доставка

Grundfos TP 100-330/4 A-F-A-BQQE артикул: 96109309 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1460 об/м
Номинальный расход 151 м3/ч
Номинальный напор 25.2 м
Макс гидростатический напор 330 дм
Текущий диаметр рабочего колеса 299 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 160LB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 15 кВт
Энергия (Р2), необходимая для насоса 15 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 29,0-28,0/16,8-16,4 A
Пусковой ток 760-870 %
Cos фи — характеристика мощности 0.86-0.82
Номинальная скорость 1460-1470 об/м
Энергоэффективность IE3 92,1%
Эффективность электродвигателя при полной нагрузке 92.1 %
Эффективность двигателя при 3/4 нагрузки 92.3 %
Эффективность электродвигателя при 1/2 нагрузки 92.1 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87420032

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 100
Вход насоса DN 100
Выход насоса DN 100
Допустимое давление PN 16

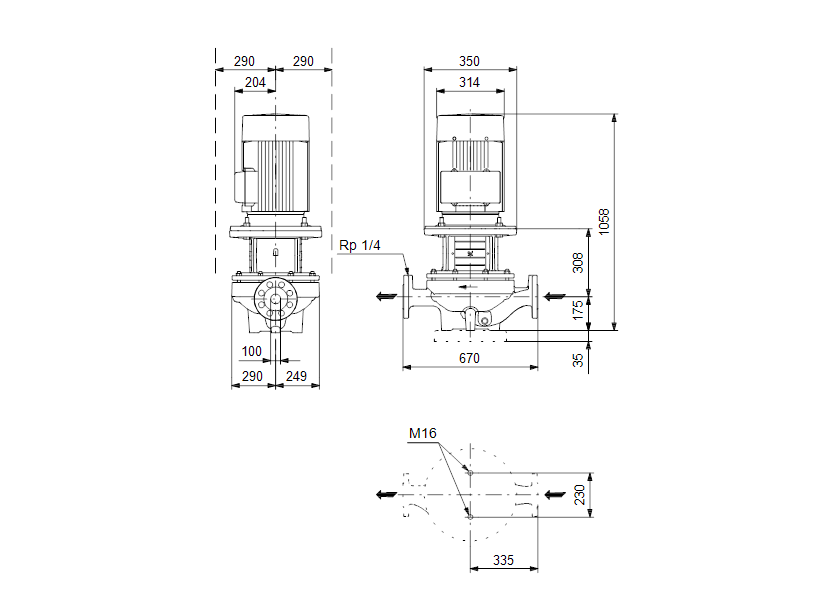

Монтажная длина 670 мм
Размер фланца электродвигателя FF300
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.69
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 317 кг
Брутто вес 365 кг
Объем упаковки 1.12 м3
Danish VVS No. 381716330
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100
