Циркуляционный ин-лайн насос Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213

Артикул: 99087213

Стоимость: 4574,40 3888,24 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 268 кг

Объем упаковки: 1,12 м3

Габариты упаковки (ДхШхВ), мм: 1200х800х1190

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1455 об/м
Номинальный расход 117 м3/ч
Номинальный напор 16.3 м
Макс гидростатический напор 200 дм
Текущий диаметр рабочего колеса 240 мм
Первичное уплотнение вала DAQF
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A3
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Ковкий чугун
Корпус насоса EN-JS1025
Корпус насоса ASTM A 395
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала O

Данные электрооборудования:

Тип электродвигателя 132MB
Класс энергоэфф-ти IE3
Номинальная мощность — P2 7.5 кВт
Энергия (Р2), необходимая для насоса 7.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415D/660-690Y В
Номинальный ток 14,9-14,2/8,60-8,40 A
Пусковой ток 680-780 %
Cos фи — характеристика мощности 0.86-0.82
Номинальная скорость 1460 об/м
Энергоэффективность IE3 90,4%
Эффективность электродвигателя при полной нагрузке 90.4 %
Эффективность двигателя при 3/4 нагрузки 91.6 %
Эффективность электродвигателя при 1/2 нагрузки 92.4 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87370262

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 25 бар
Трубное присоединение DIN
Соединение труб DN 100
Вход насоса DN 100
Выход насоса DN 100
Допустимое давление PN 25
Монтажная длина 670 мм
Размер фланца электродвигателя FF265
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.45
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 235 кг
Брутто вес 268 кг
Объем упаковки 1.12 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213

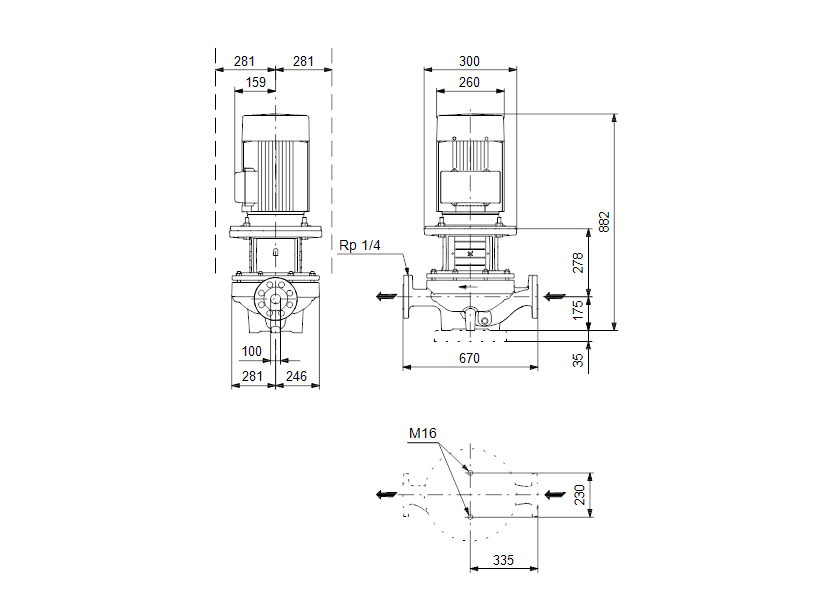

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213

Деталировка:

Деталировка насоса Grundfos TP 100-200/4 A3-F-O-DAQF артикул: 99087213

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
