Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Циркуляционный ин-лайн насос Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

Артикул: 96086679

Стоимость: 1334,40 1134,24 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 54 кг

Объем упаковки: 0,13 м3

Габариты упаковки (ДхШхВ), мм: 600х400х557

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2900 об/м
Номинальный расход 13.6 м3/ч
Номинальный напор 16 м
Макс гидростатический напор 200 дм
Текущий диаметр рабочего колеса 129 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Бронза(CuSn10)
Рабочее колесо DIN W.-Nr. 2.1096.01
Рабочее колесо ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя 80C
Класс энергоэфф-ти IE3
Номинальная мощность — P2 1.1 кВт
Энергия (Р2), необходимая для насоса 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-415Y В
Номинальный ток 4.35/2.50 A
Пусковой ток 450-500 %
Cos фи — характеристика мощности 0.83-0.76
Номинальная скорость 2840-2870 об/м
Энергоэффективность IE3 82,7%
Эффективность электродвигателя при полной нагрузке 82.7 %
Эффективность двигателя при 3/4 нагрузки 84.6 %
Эффективность электродвигателя при 1/2 нагрузки 85.4 %
Количество полюсов 2
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 87120286

Монтаж:

Диапазон температуры окружающей среды -30 .. 60 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 32
Вход насоса DN 32
Выход насоса DN 32
Допустимое давление PN 16
Монтажная длина 340 мм
Размер фланца электродвигателя FF165
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.70
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 40 кг
Брутто вес 54 кг
Объем упаковки 0.13 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

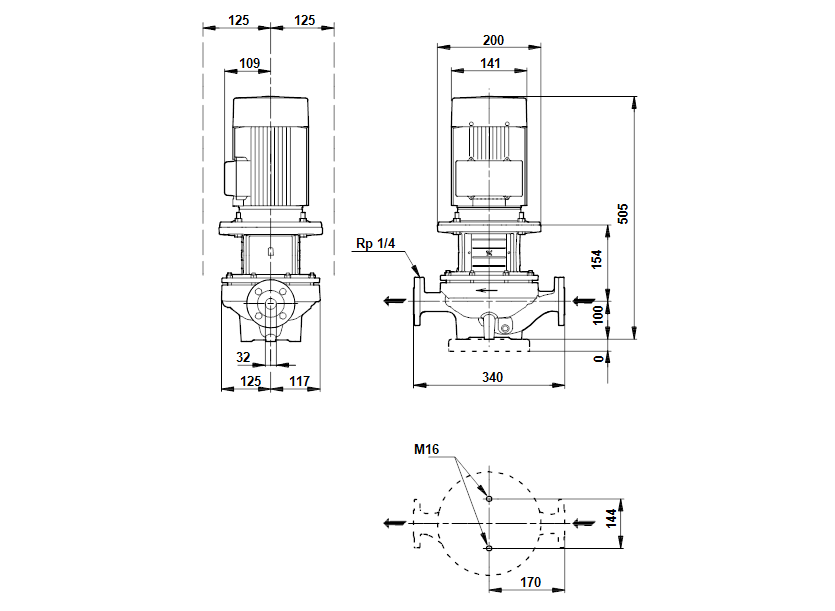

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

Деталировка:

Деталировка насоса Grundfos TP 32-200/2 A-F-B-BAQE артикул: 96086679

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
