Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Циркуляционный ин-лайн насос Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

Артикул: 99087303

Стоимость: 26242,80 22306,38 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 1126 кг

Объем упаковки: 2,79 м3

Габариты упаковки (ДхШхВ), мм: 1245х809х1502

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1484 об/м
Номинальный расход 777 м3/ч
Номинальный напор 20.83 м
Макс гидростатический напор 290 дм
Текущий диаметр рабочего колеса 308 мм
Первичное уплотнение вала DAQF
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A3
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 140 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Ковкий чугун
Корпус насоса EN-JS1025
Корпус насоса ASTM A 395
Рабочее колесо Бронза(CuSn10)
Рабочее колесо DIN W.-Nr. 2.1096.01
Рабочее колесо ASTM B584-C83600
Код материала Y

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 55 кВт
Энергия (Р2), необходимая для насоса 55 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 100-93,0/58,0-54,0 A
Пусковой ток 680-680 %
Cos фи — характеристика мощности 0.87
Номинальная скорость 1480 об/м
Энергоэффективность IE3 94,6%
Эффективность электродвигателя при полной нагрузке 94.6-94.6 %
Эффективность двигателя при 3/4 нагрузки 95.1-95.1 %
Эффективность электродвигателя при 1/2 нагрузки 95.0-95.0 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032127

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Макс. рабочее давление 25 бар
Трубное присоединение DIN
Соединение труб DN 300
Вход насоса DN 300
Выход насоса DN 300
Допустимое давление PN 25
Монтажная длина 1240 мм
Размер фланца электродвигателя FF500
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 1050 кг
Брутто вес 1130 кг
Объем упаковки 2.79 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

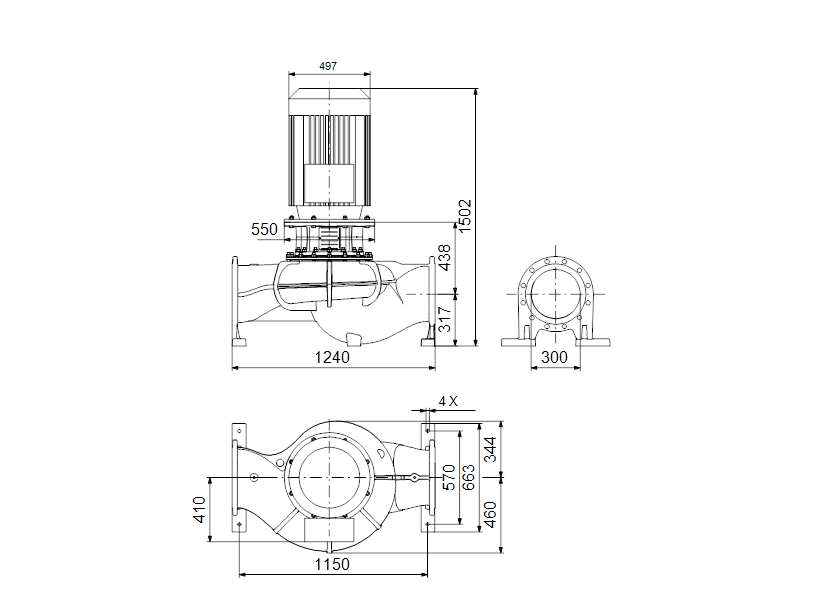

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

Деталировка:

Деталировка насоса Grundfos TP 300-290/4 A3-F-Y-DAQF артикул: 99087303

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
