Циркуляционный ин-лайн насос Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719

[elementor-template id=»15025″]
Изображение насоса Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719

Артикул: 96109719

Стоимость: 2821,20 2398,02 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 190 кг

Объем упаковки: 1,12 м3

Габариты упаковки (ДхШхВ), мм: 1200х800х1190

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719 — это одноступенчатый, моноблочный, центробежный насос с всасывающим и выпускным (напорным) патрубками, расположенными на одной линии (конструкция типа «Ин-лайн»). Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 970 об/м
Номинальный расход 112 м3/ч
Номинальный напор 5.7 м
Макс гидростатический напор 70 дм
Текущий диаметр рабочего колеса 216 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 2.2 кВт
Энергия (Р2), необходимая для насоса 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 5,30-4,80/3,00-2,80 A
Пусковой ток 680-680 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 970 об/м
Энергоэффективность IE3 84,3%
Эффективность электродвигателя при полной нагрузке 84.3-84.3 %
Эффективность двигателя при 3/4 нагрузки 84.9-84.9 %
Эффективность электродвигателя при 1/2 нагрузки 83.6-83.6 %
Количество полюсов 6
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83W12208

Монтаж:

Диапазон температуры окружающей среды -20 .. 55 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 125
Вход насоса DN 125
Выход насоса DN 125
Допустимое давление PN 16
Монтажная длина 620 мм
Размер фланца электродвигателя FF215
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.62
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 171 кг
Брутто вес 190 кг
Объем упаковки 1.12 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719

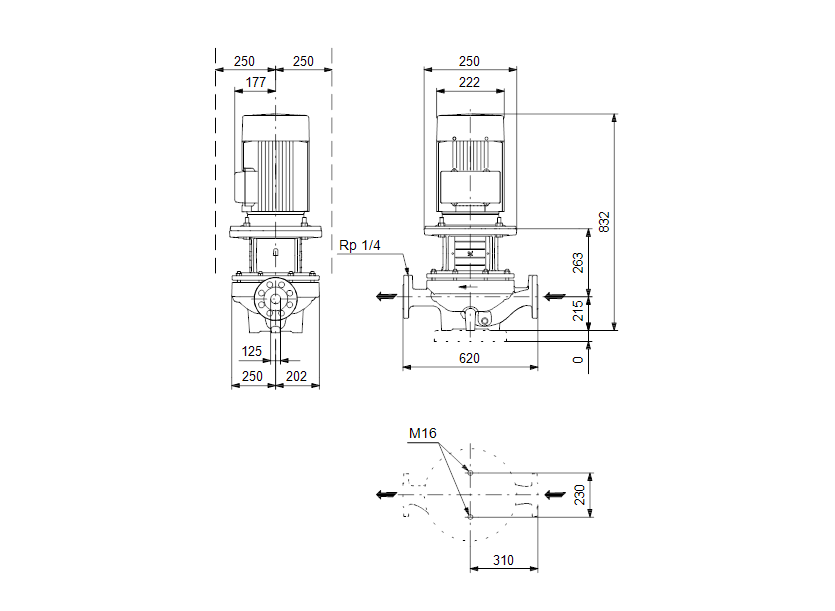

Габаритные размеры:

Габаритные размеры насоса Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719

Деталировка:

Деталировка насоса Grundfos TP 125-70/6 A-F-A-BAQE артикул: 96109719

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
