Техническое описание:
|
Grundfos EF30.50.15.A.2.50B артикул: 96104198 предназначены для отведения дренажных и канализационных стоков от частных домов, ферм небольших промышленных предприятий.
Насосы EF оснащены полуоткрытым одноканальным рабочим колесом, обеспечивающим перекачивание воды с твердыми включениями. Области применения:
- дренаж и отведения поверхностных вод с небольшими загрязнениями
- отведение воды с волокнистыми включениями, например из прачечных
- отведение сточных вод от зданий, кроме стоков из туалетов
- отведение сточных вод от промышленных здание, кроме стоков из туалетов.
Компактный дизайн делает насос подходящим и для временной и для постоянной установки.
Насос оснащен стальным разъемом с полиуретановым сердечником обеспечивает герметичное соединение. Таким образом, жидкость не сможет проникнуть в электродвигатель через кабельный ввод.
Хомут между насосной части и корпуса электродвигателя дает возможность быстро разобрать и собрать насос без дополнительных инструментов.
Катриджевая конструкция уплотнения вала сокращает время на обслуживание насоса и увеличивает продолжительность его работы. Оно быстро заменяется без применения специальных инструментов.
Электродвигатель погружной, асинхронный электродвигатель, класс нагревостойкости изоляции F (155°С). Оснащен двумя термовыключателями для защиты двигателя во время работы.
Насосы поставляются с напорный патрубок для подсоединения к трубопроводу или гибкому шлангу. Насосы предназначены для свободной или стационарной установки или переносной эксплуатации.
См. подробное описание серии |
Технические данные:
Maкс. расход: 12.9 л/с
Макс. гидростатический напор: 22.5 м
Тип рабочего колеса: Полуоткрытое
Максимальный размер частицы: 30 мм
Первичное уплотнение вала: SIC/SIC
Вторичное уплотнение вала: LIP SEAL, NBR
Макс. гидравлическое КПД: 64 %
Данные на фирменной табличке: LGA
Допуски по рабочим хар-кам: ISO9906:2012 3B2 |
Жидкость:
Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: Чугун
Корпус насоса: EN-GJL-250
Рабочее колесо: Чугун
Рабочее колесо: EN-GJS-500-7 |
Данные электрооборудования:
Потребляемая мощность — P1: 2.2 кВт
Номинальная мощность — P2: 1.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 400-415 В
Допуст.откл-е напряж: +6/-10 %
Макс. число пусков в час: 30
Номинальный ток: 3.8/3.8 A
Расчетное значение тока от 3/4 нагрузки: 3 A
Расчетное значение тока от 1/2 нагрузки: 2.4 A
Пусковой ток: 21 A
Расчетное значение тока без нагрузки: 1.9 A
Cos phi — коэф-нт мощности: 0.88
Cos phi — коэф. мощности при 3/4 нагрузки: 0.81
Cos phi — коэф. мощности при 1/2 нагрузки: 0.71
Номинальная скорость: 2720 об/м
Крутящий момент заторможенного ротора: 11 Нм
Распределение крутящего момента: 12 Нм
Момент инерции: 0.0039 кг м3
КПД двигателя при полной нагрузке: 67 %
КПД двигателя при 3/4 нагрузки: 68 %
КПД двигателя при 1/2 нагрузки: 63 %
Количество полюсов: 2
Способ запуска: прямой пуск
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: нет
Защита электродвигателя: ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита: внутрен.
Длина кабеля: 10 м
Тип кабеля: H07RN-F
Тип кабельной вилки: CEE |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 6 бар
Выход насоса: R 2
Максимальная глубина установки: 10 м
Установка сухая / мокрая: S
Автоматическая трубная муфта: Y |
Другое:
Блок управления: Включен блок управления
Дополнительный I/O: External
Реле влажности: без реле влажности
Датчик воды в масле: без датчика воды в масле
AUTOADAPT: Нет
Нетто вес: 42 кг
Danish VVS No.: 391293372
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413702100 |

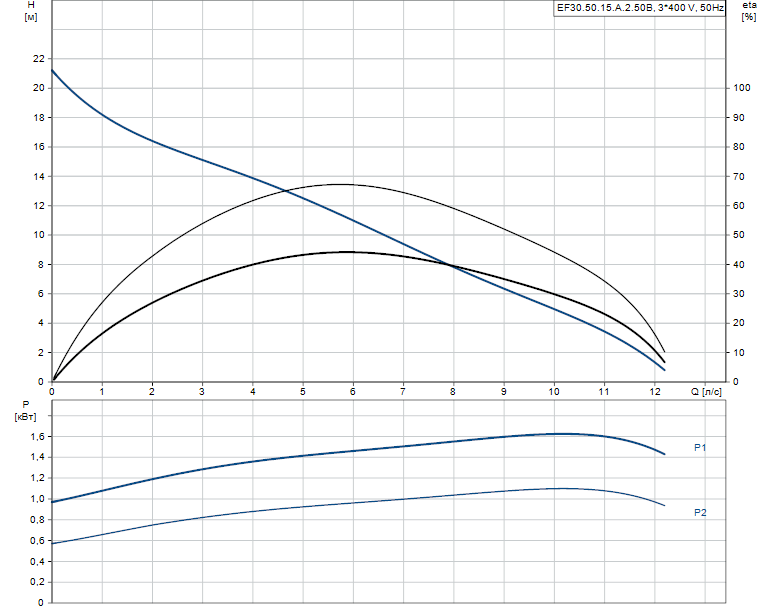

Гидравлические характеристики:

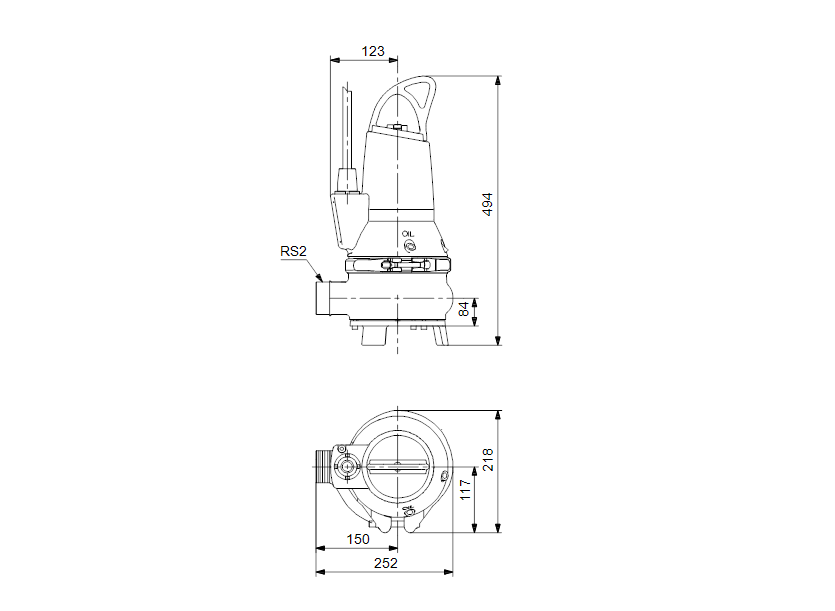

Габаритные размеры:
Документация:
