Дренажные насосы Grundfos EF
- Подача до 45 м3/ч;
- Напор до 22,5 м;
- Темп-ра перекач. жидкости от 0 С до +40 С;
- Макс. размер твердых включений 30 мм
Описание
Область применения
Дренажные насосы Grundfos EF предназначены для перекачивания бытовых и промышленных стоков. Насосы EF оснащены полуоткрытым одноканальным рабочим колесом, обеспечивающим перекачивание воды с твердыми включениями для свободного прохода включений 30 мм и подходит для перекачивания дренажных и поверхностных вод, перекачивания подземных вод, отведения вод без волокнистых включений в промышленных процессах. Компактная конструкция делает насос пригодным как для стационарной, так и для мобильной эксплуатации. Насосы являются погружными насосами, изготовленными из чугуна, со встроенным погружным 1-фазным или 3-фазным электродвигателем. Насосы оснащены стальным разъемом с полиуретановым сердечником обеспечивает герметичное соединение. Таким образом, жидкость не сможет проникнуть в электродвигатель через кабельный ввод. Хомут между насосной частью и корпусом электродвигателя дает возможность быстро разобрать и собрать насос без дополнительных инструментов. Катриджевая конструкция уплотнения вала сокращает время на обслуживание насоса и увеличивает продолжительность его работы. Оно быстро заменяется без применения специальных инструментов. Электродвигатель погружной, асинхронный, класс нагревостойкости изоляции F (155°С). Оснащен двумя термовыключателями для защиты двигателя во время работы. Насосы поставляются с напорным патрубком для подсоединения к трубопроводу или гибкому шлангу. Насосы предназначены для свободной или стационарной установки или переносной эксплуатации.
- осушение и дренаж;
- перекачивание сточных вод без фекалий;
- промышленные сточные воды;
- техническая и охлаждающая вода;
- поверхностные стоки с абразивными включениями;
- фонтаны;
- приямки подземных автостоянок;
- грунтовые воды;
- опорожнение резервуаров, емкостей.
Преимущества дренажных насосов Grundfos EF
- высокоэффективное полуоткрытое одноканальное рабочее колесо;
- герметичный кабельный ввод из коррозионностойкого полиамида;
- насосная часть и электродвигатель соединены с помощью хомута, это облегчает обслуживание;
- картриджевое уплотнение вала;
- регулируемый зазор рабочего колеса;
- автоматическое муфтовое соединение SmartSeal;
- температурная защита электродвигателя;
- модульная конструкция;
- подшипники для работы в тяжелых условиях смазаны на весь срок эксплуатации;
- возможность эксплуатации с частотным преобразователем;
- электродвигатели во взрывозащищенном исполнении по ATEX для эксплуатации в потенциально взрывоопасных средах.
Технические характеристики дренажных насосов Grundfos EF
Мощность | от 0,6 до 1,5 кВт |
Материалы | Чугун/нержавеющая сталь |
Присоединение | Резьба Rp 2″ |
Макс. размер твердых включений | 30 мм |
Макс. число пусков в час | 30 |
Длина кабеля | 10 метров |
Номинальная частота | 50 Гц |
Степень защиты | IP68 |
Класс изоляции | F |

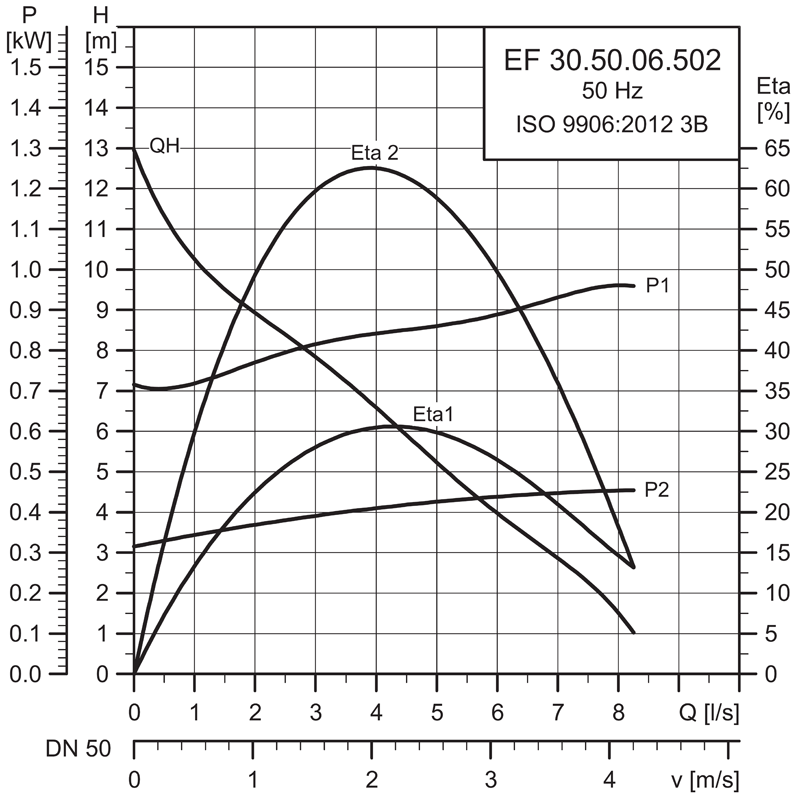

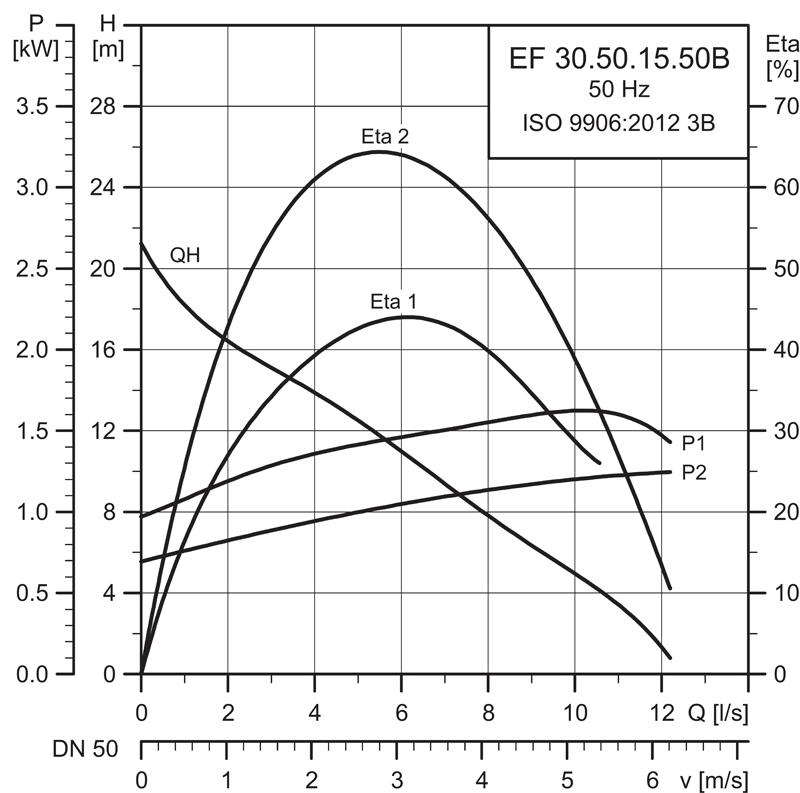

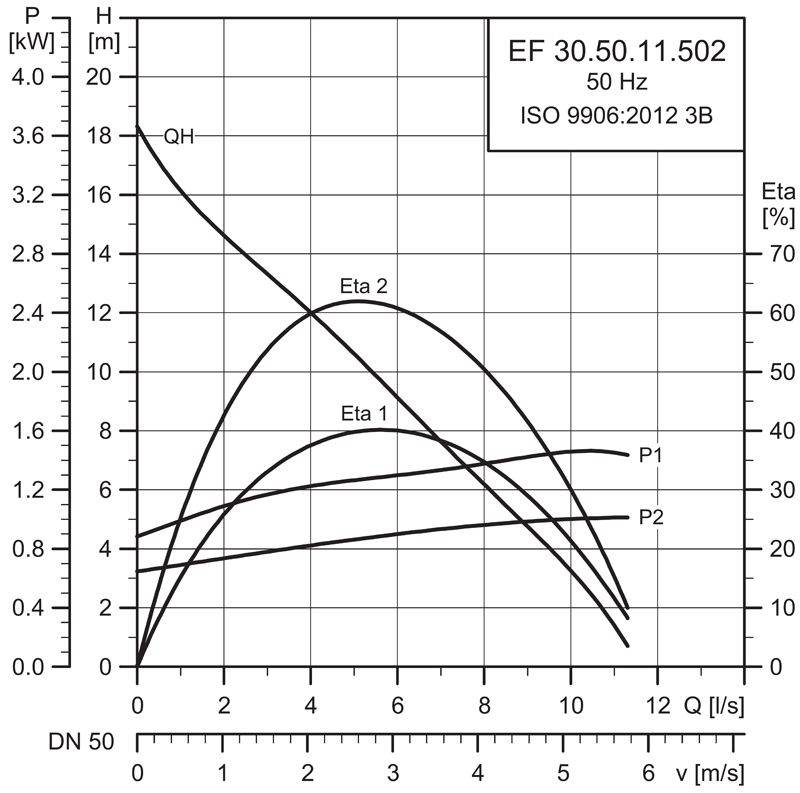

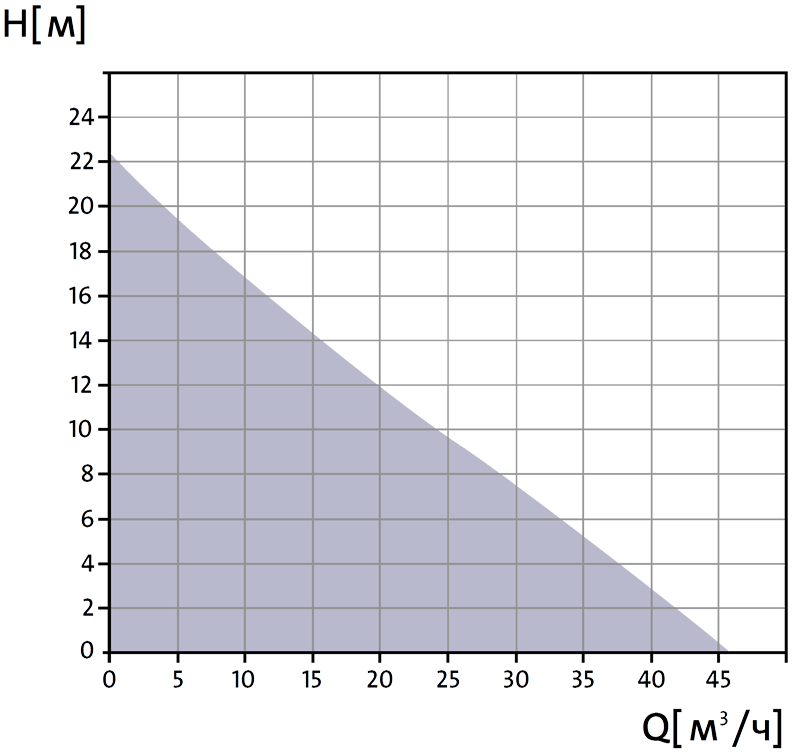

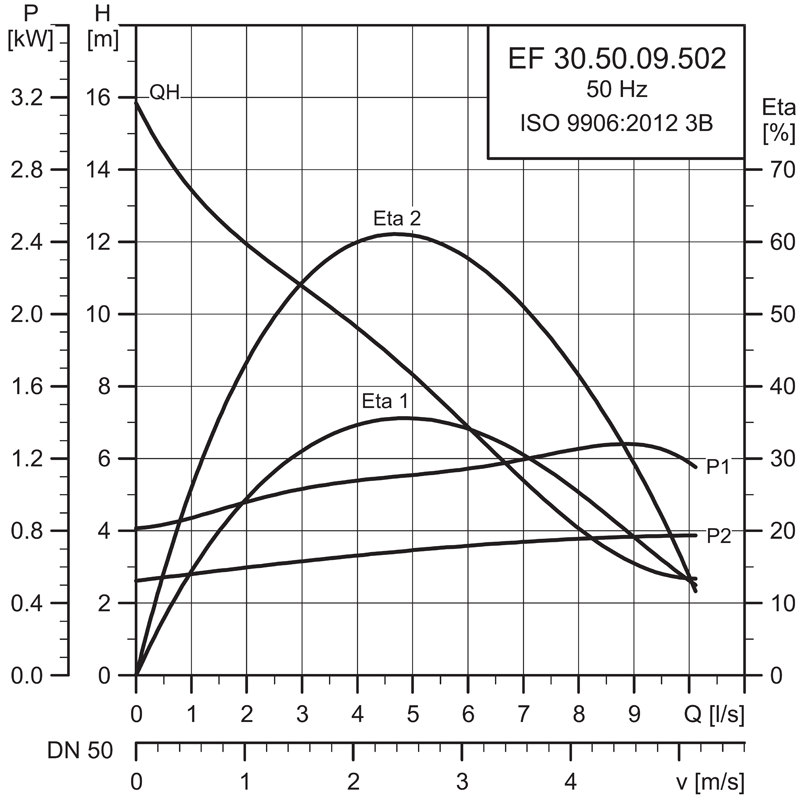

Рабочие характеристики дренажных насосов Grundfos EF
Режимы работы
В данном режиме насос может работать непрерывно без остановки для охлаждения. При полном погружении насос в достаточной степени охлаждается окружающей его жидкостью.
Режим работы S3 означает серию идентичных рабочих циклов (TC) с постоянной нагрузкой, чередующихся с перерывами в работе. Во время цикла не достигается теплового равновесия
Условное типовое обозначение Grundfos EF
Стандартное исполнение
Исполнение Autoadapt

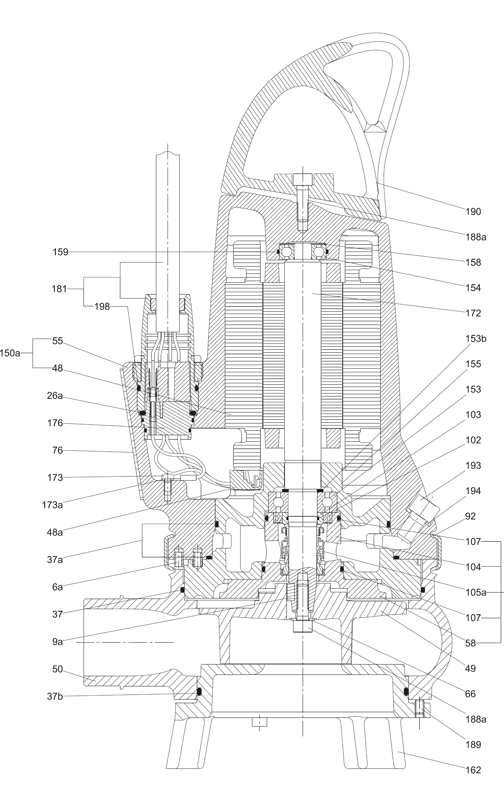

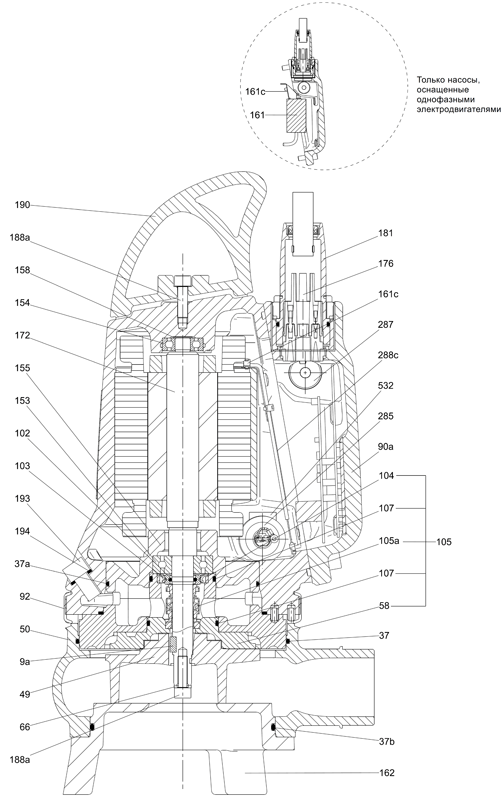

Материалы насосов Grundfos EF
Документация
Варианты монтажа дренажных насосов Grundfos EF
Дренажные и канализационные насосы Grundfos могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической трубной муфты на направляющих. Последний способ монтажа позволит вам быстро установить насос и достать его из колодца в случае необходимости.
Кроме того, возможен и переносной вариант эксплуатации, в этом случае насос свободно устанавливается в колодце.
При таком способе монтажа колено-основание фиксируется на дне колодца, а насос опускается в колодец по направляющим. Насос автоматически стыкуется с фланцем основания при помощи соединения SmartSeal, установленного на фланце напорного патрубка насоса. Такое соединение полностью герметично, и поэтому эффективность работы системы в целом
повышается. Кроме того, сокращается время монтажа насоса.
Альтернативный способ установки — свободный — на жестком или гибком трубопроводе или основании. В этом случае насос опускается в колодец при помощи цепи.
Дренажные и канализационные насосы Grundfos оснащены удобной ручкой, что делает возможным их использование для переносной эксплуатации.
Схема управления дренажными насосами Grundfos EF
Одно-насосная станция с двумя поплавками
Управление насосом осуществляется в функции уровня воды в коллекторном колодце
- Если поплавковый выключатель поз.1 регистрирует наличие воды, происходит включение насоса;
- Если поплавковый выключатель поз.1 уже не регистрирует наличие воды, происходит выключение насоса;
- Верхний поплавковый выключатель поз.2 служит для подачи аварийного сигнала опасности затопления;
Двух-насосная станция с тремя поплавками
Управление насосом осуществляется в функции уровня воды в коллекторном колодце
- Если наличие воды регистрирует поплавковый выключатель поз.1, то включается первый насос;
- Если наличие воды регистрирует поплавковый выключатель поз.2, то включается следующий насос;
- Если поплавковый выключатель поз.1 не регистрирует наличие жидкости, оба насоса отключаются;
- Самый верхний поплавковый выключатель поз.3 активирует подачу аварийного сигнала опасности затопления.
Модели и подробные характеристики
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
Дренажный насос Grundfos EF30.50.15.Ex.2.50B, артикул: 96104197 | Стоимость: 1417,2 1204,62 руб. с НДС |
Срок поставки: по запросу | |
|
|
Дренажный насос Grundfos EF30.50.15.E.Ex.2.50B, артикул: 96878449 | Стоимость: 2041,2 1735,02 руб. с НДС |
Срок поставки: по запросу | |
|
|
Дренажный насос Grundfos EF30.50.15.E.2.50B, артикул: 96878448 | Стоимость: 1819,2 1546,32 руб. с НДС |
Срок поставки: по запросу | |
|
|
Дренажный насос Grundfos EF30.50.15.A.2.50B, артикул: 96104198 | Стоимость: 1600,8 1360,68 руб. с НДС |
Срок поставки: по запросу | |
|
|
Дренажный насос Grundfos EF30.50.15.2.50B, артикул: 96104196 | Стоимость: 1260 1071 руб. с НДС |
Срок поставки: по запросу |
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.
Дополнительные опции для заказа дренажных насосов Grundfos EF
- Стандартный кабель длиной 15, 20, 25, 30, 40, 50 м.
- Экранированный кабель длиной 15, 20, 25, 30, 40 м.
- Уплотнительные кольца из FKM (стандартное исполнение – NBR).
- Покраска наружных поверхностей в черный, красный, иной цвет.
- Покрытие наружных поверхностей увеличенной толщины 300 или 450 мкм.
- Реле влажности в полости электродвигателя.
- Специальная или дополнительная заводская табличка.
С полным перечнем дополнительных опций Вы можете ознакомиться по ссылке.
Принадлежности для дренажных насосов Grundfos EF
Смотреть все доступные принадлежности для погружных дренажных насосов Grundfos DP…
