Дренажные насосы Grundfos DPK

  • Подача до 165 м3/ч;
  • Напор до 56 м;
  • Темп-ра перекач. жидкости от 0 С до +40 С;

Описание

Область применения

Дренажные насосы Grundfos DPK представляют собой погружные насосы для применения в системах дренажа. Насосы с полуоткрытым (DPK) и свободно-вихревыми (DPK.V) рабочими колесами, рассчитанными на свободный проход до 80 мм, подходят для отведения больших объемов грунтовых и поверхностных вод, сточных вод при высоком напоре. Благодаря компактной конструкции насос подходит для использования как в переносных, так и в стационарных установках.

Насосы выполнены из чугуна, имеют боковой напорный патрубок и оснащены встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C). В конструкции насосов DPK используется двойное торцевое уплотнение вала.

Насос готов к установке либо автономно, либо на автоматической трубной муфте.

Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева.

Насос поставляется с кабелем длиной 10 м.

  • осушение и дренаж;
  • перекачивание сточных вод без фекалий;
  • промышленные сточные воды;
  • техническая и охлаждающая вода;
  • поверхностные стоки с абразивными включениями;
  • фонтаны;
  • приямки подземных автостоянок;
  • грунтовые воды;
  • опорожнение резервуаров, емкостей.

Преимущества дренажных насосов Grundfos DPK

DPK

DPK.V

  • герметичный кабельный ввод предотвращает попадание жидкости в электродвигатель;
  • в насосах DPK мощностью 19 и 22 кВт система тройной защиты кабельного ввода, включающая резиновое кольцо c изолирующей эпоксидной мембраной, а также резиновое покрытие, гарантирует герметичность при эксплуатации;
  • для подключения датчиков дополнительный кабель не требуется;
  • биметаллический термовыключатель для предотвращения перегрева электродвигателя;
  • датчик утечки для непрерывного контроля
    проникновения жидкости в корпус электродвигателя. Следующие модели датчиком утечки не оборудованы:
    DPK.x.x.075.x.x
    DPK.x.x.15.x.x
    DPK.x.x.22.x.x
    DPK.x.x.30.x.x
    DPK.x.x.37.x.x
  • рабочее колесо из ковкого чугуна для высокой
    производительности насосов;
  • двойное механическое уплотнение вала карбид кремния / карбид кремния (SiC-SiC) для работы в тяжелых условиях.
  • электродвигатель с высоким КПД обеспечивает высокую производительность насоса при низких показателях эксплуатационных затрат.
  • рабочее колесо свободно-вихревого типа (SuperVortex) подходит для перекачивания жидкостей с высоким содержанием твердых включений, волокон или насыщенного газом шлама;
  • герметичный кабельный ввод предотвращает попадание жидкости в электродвигатель;
  • для подключения датчиков дополнительный кабель не требуется;
  • биметаллический термовыключатель для предотвращения перегрева электродвигателя;
  • датчик утечки для непрерывного контроля проникновения жидкости в корпус электродвигателя. Следующие модели датчиком утечки не оборудованы:
    DPK.V.65.80.15.X.X
    DPK.V.65.80.22.X.X
    DPK.V.80.80.37.X.X
  • рабочее колесо из ковкого чугуна или нержавеющей стали для высокой производительности насосов;
  • двойное механическое уплотнение вала карбид кремния / карбид кремния (SiC-SiC) для работы в тяжелых условиях;
  • электродвигатель с высоким КПД обеспечивает высокую производительность насоса при низких показателях эксплуатационных затрат.

Технические характеристики дренажных насосов Grundfos DPK

Мощность

от 0,75 до 22 кВт

Материалы

Чугун/нержавеющая сталь

Присоединение

DN50 — DN150

Макс. размер твердых включений

от 10 до 80 мм

Макс. число пусков в час

30

Длина кабеля

10 метров

Номинальная частота

50 Гц

Степень защиты

IP68

Класс изоляции

F

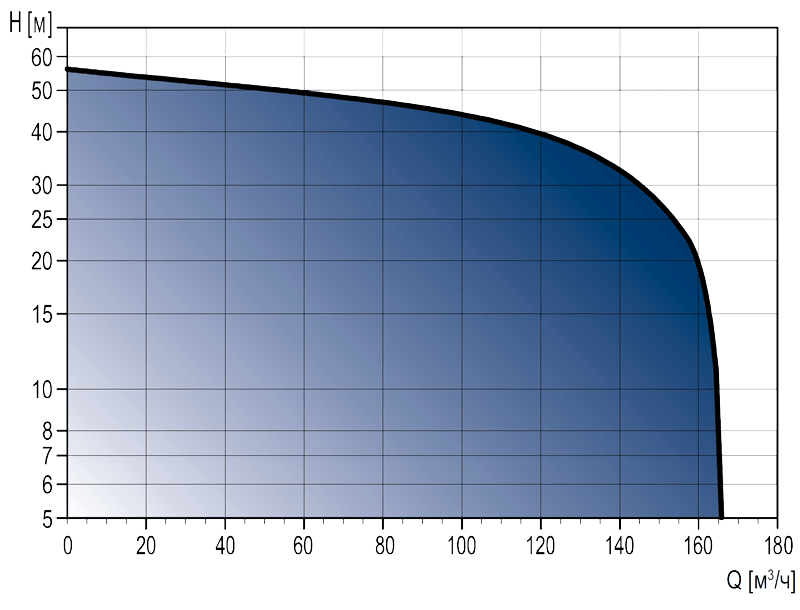

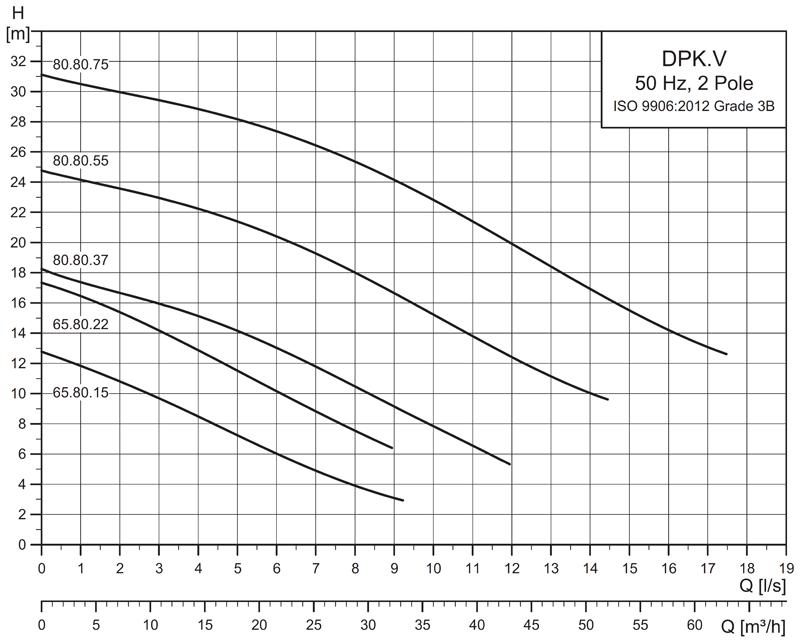

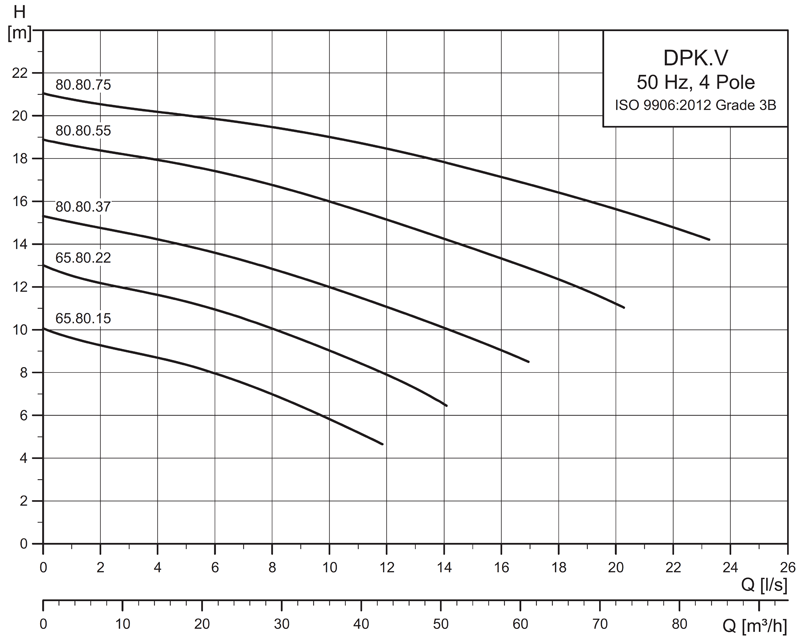

Рабочие характеристики дренажных насосов Grundfos DPK

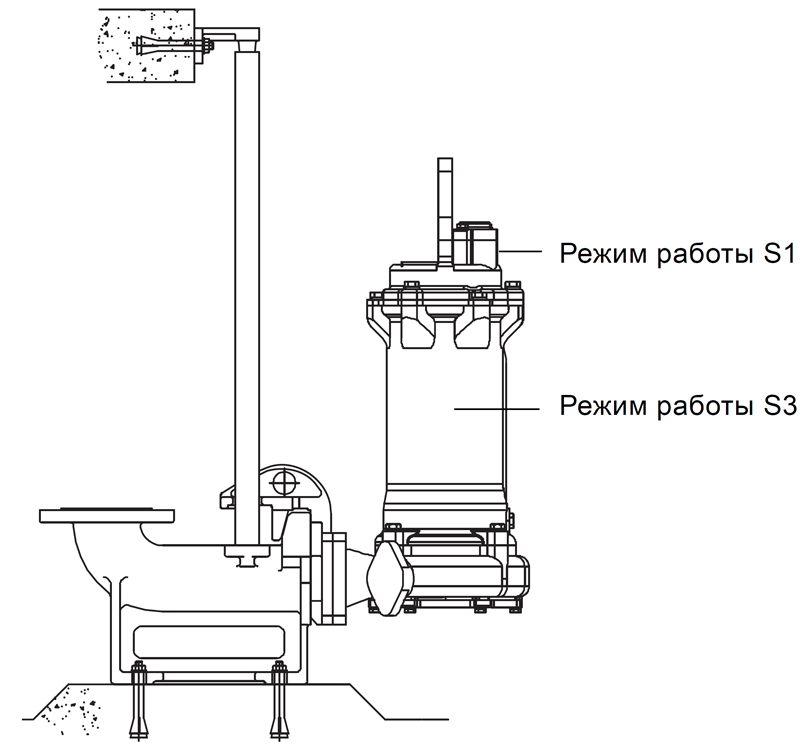

Режимы работы

В данном режиме насос может работать непрерывно без остановки для охлаждения. При полном погружении насос в достаточной степени охлаждается окружающей его жидкостью.

Режим работы S3 означает серию идентичных рабочих циклов (TC) с постоянной нагрузкой, чередующихся с перерывами в работе. Во время цикла не достигается теплового равновесия

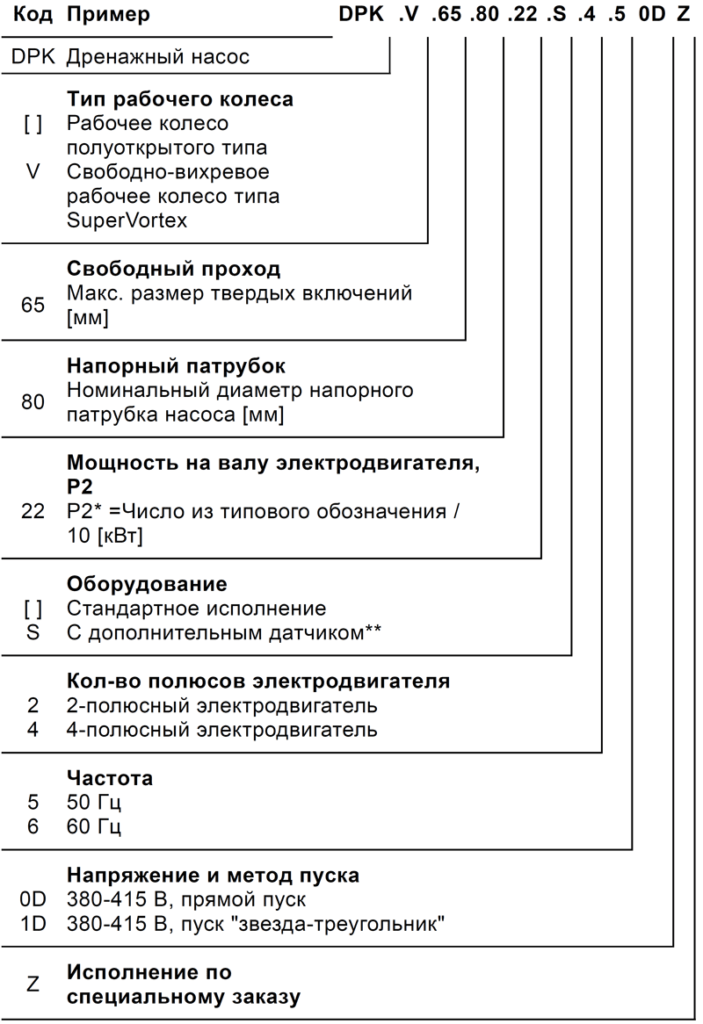

Условное типовое обозначение Grundfos DPK

Документация

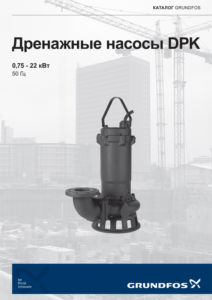

Каталог

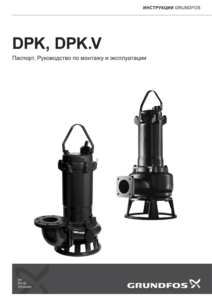

Инструкция
Брошюра
Опросный лист
Скачать
Скачать
Скачать
Скачать

Варианты монтажа дренажных насосов Grundfos DPK

Дренажные и канализационные насосы Grundfos могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической трубной муфты на направляющих. Последний способ монтажа позволит вам быстро установить насос и достать его из колодца в случае необходимости.
Кроме того, возможен и переносной вариант эксплуатации, в этом случае насос свободно устанавливается в колодце.

При таком способе монтажа колено-основание фиксируется на дне колодца, а насос опускается в колодец по направляющим. Насос автоматически стыкуется с фланцем основания при помощи соединения SmartSeal, установленного на фланце напорного патрубка насоса. Такое соединение полностью герметично, и поэтому эффективность работы системы в целом
повышается. Кроме того, сокращается время монтажа насоса.

Альтернативный способ установки — свободный — на жестком или гибком трубопроводе или основании. В этом случае насос опускается в колодец при помощи цепи.

Дренажные и канализационные насосы Grundfos оснащены удобной ручкой, что делает возможным их использование для переносной эксплуатации.

Схема управления дренажными насосами Grundfos DPK

Одно-насосная станция с двумя поплавками

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

  • Если поплавковый выключатель поз.1 регистрирует наличие воды, происходит включение насоса;
  • Если поплавковый выключатель поз.1 уже не регистрирует наличие воды, происходит выключение насоса;
  • Верхний поплавковый выключатель поз.2 служит для подачи аварийного сигнала опасности затопления;

Двух-насосная станция с тремя поплавками

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

  • Если наличие воды регистрирует поплавковый выключатель поз.1, то включается первый насос;
  • Если наличие воды регистрирует поплавковый выключатель поз.2, то включается следующий насос;
  • Если поплавковый выключатель поз.1 не регистрирует наличие жидкости, оба насоса отключаются;
  • Самый верхний поплавковый выключатель поз.3 активирует подачу аварийного сигнала опасности затопления.

Модели и подробные характеристики

Всего найденно 28 моделей
Показать еще 10
1 страница из 3

ВНЕШНИЙ ВИД

АРТИКУЛ

МАРКА

ЦЕНА

СРОК ПОСТАВКИ

98925419

Дренажный насос Grundfos DPK.V.80.80.75.4.5.1D, артикул: 98925419

Стоимость: 4072,8 3461,88 руб. с НДС

 Срок поставки: по запросу

98925417

Дренажный насос Grundfos DPK.V.80.80.75.4.5.0D, артикул: 98925417

Стоимость: 4072,8 3461,88 руб. с НДС

 Срок поставки: по запросу

98803757

Дренажный насос Grundfos DPK.V.80.80.75.2.5.1D, артикул: 98803757

Стоимость: 3847,2 3270,12 руб. с НДС

 Срок поставки: по запросу

98803755

Дренажный насос Grundfos DPK.V.80.80.75.2.5.0D, артикул: 98803755

Стоимость: 3847,2 3270,12 руб. с НДС

 Срок поставки: по запросу

98925415

Дренажный насос Grundfos DPK.V.80.80.55.4.5.1D, артикул: 98925415

Стоимость: 3451,2 2933,52 руб. с НДС

 Срок поставки: по запросу

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.

Дополнительные опции для заказа дренажных насосов Grundfos DPK

  • Стандартный кабель длиной 15, 20, 25, 30 м.
  • Специальное исполнение электродвигателя - класс изоляции H (180 °C), температурный класс B (80 °C)
  • Тепловая защита электродвигателя: обмотки статора 1 x Pt100, датчик утечки 1 х электрод, датчики в подшипнике (набор датчиков) 1 х Pt100 в нижнем подшипнике + 1 х Pt100 в верхнем подшипнике
  • Материалы: рабочее колесо - нержавеющая сталь 304, 316, 316L / ковкий чугун A536-65-45-12 / с высоким содержанием хрома; крышка впускного отверстия - нержавеющая сталь 304, 316, 316L / ковкий чугун A536-65-45-12; корпус насоса - нержавеющая сталь 304, 316, 316L / ковкий чугун A536-65-45-12, покрытие - согласно EN 12944 IM2. Только для DPK 0,75 - 15 кВт: Рабочее колесо - сталь Duplex SS класса 1A, вал двигателя - нержавеющая сталь 410, другие литые детали (корпус, корпус двигателя) - нержавеющая сталь 304
  • Проверка рабочих параметров в заданной точке при стандартном рабочем колесе - ISO 9906:2012, класс 2B
  • Дополнительная проверка всей характеристики QH
  • Различные стандарты испытаний
  • Испытания в присутствии Заказчика
  • Другие исполнения

Принадлежности для дренажных насосов Grundfos DPK

Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408
Интерфейсы передачи данных Grundfos CIU
Муфта Storz для шланга со стороны насоса Grundfos Rp 2", артикул 96001982
Подробнее
Подробнее
Подробнее
Шаровый обратный клапан Grundfos с винтом для удаления воздуха Rp 2, артикул 96002002
Клиновая задвижка Grundfos, латунь, Rp 2”, артикул 96002005

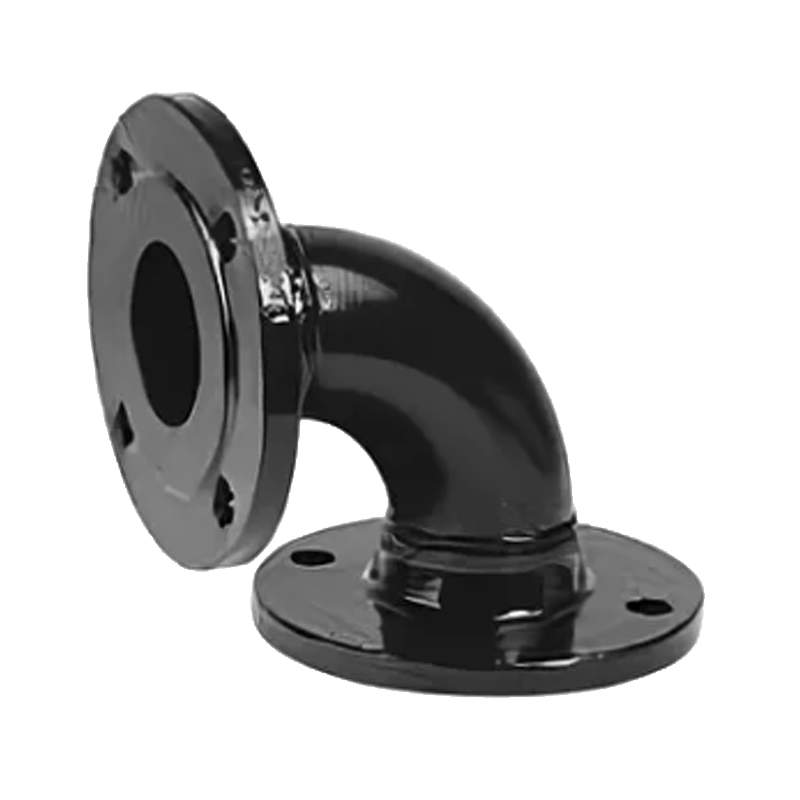

Фланцевое колено Grundfos DN50, артикул 96922609
Подробнее
Подробнее
Подробнее
Колено 90°, оцинкованная сталь, ВР-ВР Rp 2, Grundfos, артикул 96001990
Система автоматической трубной муфты Grundfos, чугун, DN50, артикул 96922625
Подъёмная цепь с карабином из нерж. стали Grundfos, до 320 кг, длина 6 м, артикул 98989668
Подробнее
Подробнее
Подробнее

Смотреть все доступные принадлежности для погружных дренажных насосов Grundfos DPK…
