Техническое описание:
Grundfos DMX 67-10 B-PV/T/T-X-E1B4B4, артикул: 96720447 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением частоты вращения двигателя с помощью преобразователя частоты, соединённого напрямую с двигателем. Производится на заводе Grundfos/Alldos. Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шариковых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Мембрана, полностью управляемая во время хода всасывание/нагнетание
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Мембрана с тефлоновым покрытием
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 67 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Not spring-loaded
Max viscosity 700 mPas |
Жидкость:
Рабочая жидкость Вода
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Dosing head, pump 1 PVDF
Valve ball inlet PTFE
Valve gasket inlet PTFE |
Данные электрооборудования:
Мощность P1 0,370 kW кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz В
Степень защиты (IEC 34-5) IP 65/F
Power plug Без разъема
Сетевой кабель NO CABLE м |
Монтаж:
Max operating pressure at 50 Hz 10 бар
Type of inlet connection Welding
Type of outlet connection Welding
Размер всасывающего патрубка 25
Размер напорного патрубка 25
Макс. высота всасывания во время работы 3 м |
Управление:
Вариант управления B
Регулирование длины хода ручное
Панель управления Без пульта управления (без AR управления)
Контроль уровня Not integrated
Аналоговый вход Не встроен
Импульсное управление НЕТ
Внешний стоп Не встроено
Аналоговый выход Не встроен
Импульсное управление Not integrated
Остальные входы/выходы Не встроенный
Аварийное реле Not integrated
Преобразователь частоты NO |
|
Другое:
Регулирование расхода ручное
Diaphragm Leakage Detection NO
Grundfos Alldos Номер продукта 226-67L-10011
Сертификаты CE |
Гидравлические характеристики:

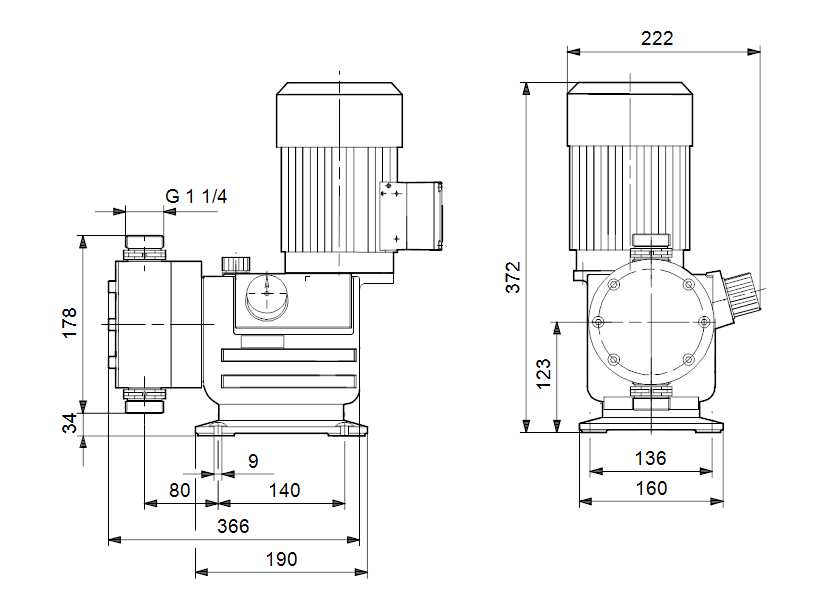

Габаритные размеры:
Деталировка:
Документация:
