Техническое описание:
Grundfos DMX 52-8 AR-PVC/E/SS-S-H4A7A7B, артикул: 96720176 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением частоты вращения двигателя с помощью преобразователя частоты, соединённого напрямую с двигателем. Производится на заводе Grundfos/Alldos. Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шариковых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Мембрана, полностью управляемая во время хода всасывание/нагнетание
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Мембрана с тефлоновым покрытием
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 60 Hz 62.4 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Spring-loaded, discharge side only
Max viscosity n.a. mPas |
Жидкость:
Рабочая жидкость Вода
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Dosing head, pump 1 PVC
Valve ball inlet 316 L
Valve gasket inlet EPDM |
Данные электрооборудования:
Мощность P1 0,180 kW кВт
Частота питающей сети 60 Hz
Макс. частота 60 Hz
Номинальное напряжение 1 x 115 V, 60 Hz В
Степень защиты (IEC 34-5) IP 65/F
Power plug USA, Canada
Сетевой кабель 2.00 m м |
Монтаж:
Max operating pressure at 60 Hz 8 бар
Type of inlet connection NPT(M)
Type of outlet connection NPT(M)
Размер всасывающего патрубка 3/4 inch
Размер напорного патрубка 3/4 inch
Макс. высота всасывания во время работы n.a. м |
Управление:
Вариант управления AR
Регулирование длины хода ручное
Панель управления На той же стороне, где кнопка настройки
Контроль уровня YES
Аналоговый вход 0/4-20 MA
Импульсное управление ДА
Внешний стоп ДА
Аналоговый выход 0/420 мА
Импульсное управление YES
Остальные входы/выходы Реле аварийн. сигнализации и хода
Аварийное реле 2
Преобразователь частоты NO |
|
Другое:
Регулирование расхода ручное
Diaphragm Leakage Detection NO
Grundfos Alldos Номер продукта 226-52M-10063
Сертификаты CE |
Гидравлические характеристики:

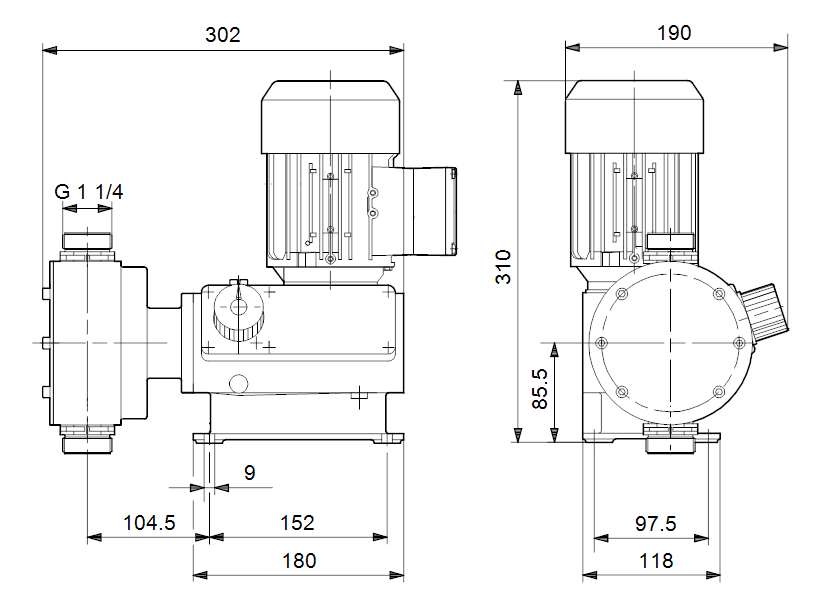

Габаритные размеры:
Деталировка:
Документация:
