Техническое описание:
Grundfos DMX 52-8 AR-PV/T/T-S-G1B4B4F, артикул: 96720167 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением частоты вращения двигателя с помощью преобразователя частоты, соединённого напрямую с двигателем. Производится на заводе Grundfos/Alldos. Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шариковых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Мембрана, полностью управляемая во время хода всасывание/нагнетание
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Мембрана с тефлоновым покрытием
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 52 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Not spring-loaded
Max viscosity 700 mPas |
Жидкость:
Рабочая жидкость Вода
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Dosing head, pump 1 PVDF
Valve ball inlet PTFE
Valve gasket inlet PTFE |
Данные электрооборудования:
Мощность P1 0,180 kW кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 1 x 230 V, 50 Hz В
Степень защиты (IEC 34-5) IP 65/F
Power plug EU (Schuko)
Сетевой кабель 1.50 m м |
Монтаж:
Max operating pressure at 50 Hz 8 бар
Type of inlet connection Welding
Type of outlet connection Welding
Размер всасывающего патрубка 25
Размер напорного патрубка 25
Макс. высота всасывания во время работы 3 м |
Управление:
Вариант управления AR
Регулирование длины хода ручное
Панель управления На той же стороне, где кнопка настройки
Контроль уровня YES
Аналоговый вход 0/4-20 MA
Импульсное управление ДА
Внешний стоп ДА
Аналоговый выход 0/420 мА
Импульсное управление YES
Остальные входы/выходы Реле аварийн. сигнализации и хода
Аварийное реле 2
Преобразователь частоты NO |
|
Другое:
Регулирование расхода ручное
Diaphragm Leakage Detection NO
Grundfos Alldos Номер продукта 226-52M-10049
Сертификаты CE |
Гидравлические характеристики:

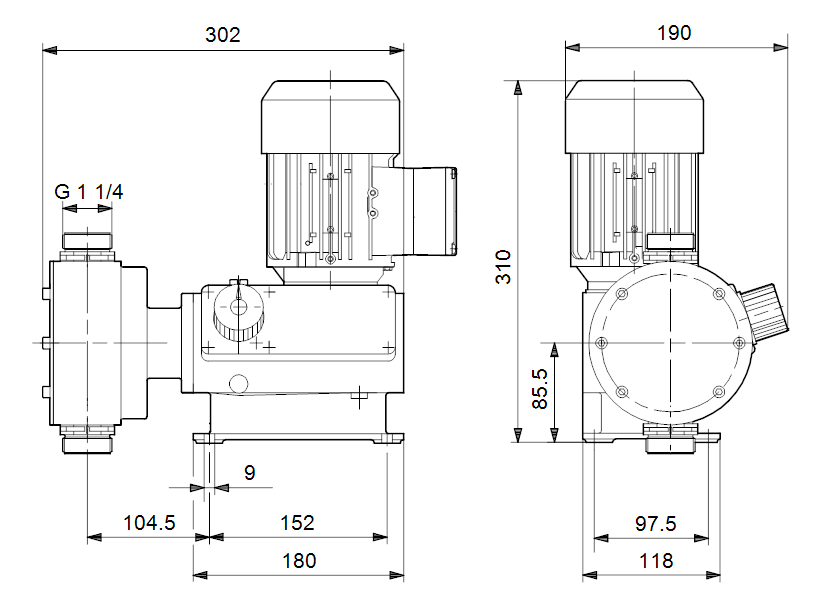

Габаритные размеры:
Деталировка:
Документация:
