Техническое описание:
Grundfos DMX 380-3 B-PVC-L/V/G-X-E1B9B9, артикул: 96719687 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением частоты вращения двигателя с помощью преобразователя частоты, соединённого напрямую с двигателем. Производится на заводе Grundfos/Alldos. Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шариковых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Мембрана, полностью управляемая во время хода всасывание/нагнетание
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Мембрана с тефлоновым покрытием
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 380 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Not spring-loaded
Max viscosity 50 mPas |
Жидкость:
Рабочая жидкость Вода
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Dosing head, pump 1 PVC
Valve ball inlet Glass
Valve gasket inlet FKM |
Данные электрооборудования:
Мощность P1 0,180 kW кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz В
Степень защиты (IEC 34-5) IP 65/F
Power plug Без разъема
Сетевой кабель NO CABLE м |
Монтаж:
Max operating pressure at 50 Hz 3 бар
Type of inlet connection Connection pack
Type of outlet connection Connection pack
Размер всасывающего патрубка 19/27
Размер напорного патрубка 19/27
Макс. высота всасывания во время работы 2 м |
Управление:
Вариант управления B
Регулирование длины хода ручное
Панель управления Без пульта управления (без AR управления)
Контроль уровня Not integrated
Аналоговый вход Не встроен
Импульсное управление НЕТ
Внешний стоп Не встроено
Аналоговый выход Не встроен
Импульсное управление Not integrated
Остальные входы/выходы Не встроенный
Аварийное реле Not integrated
Преобразователь частоты NO |
|
Другое:
Регулирование расхода ручное
Diaphragm Leakage Detection Diaphragm breakage indication
Grundfos Alldos Номер продукта 226-380M-10021
Сертификаты CE |
Гидравлические характеристики:

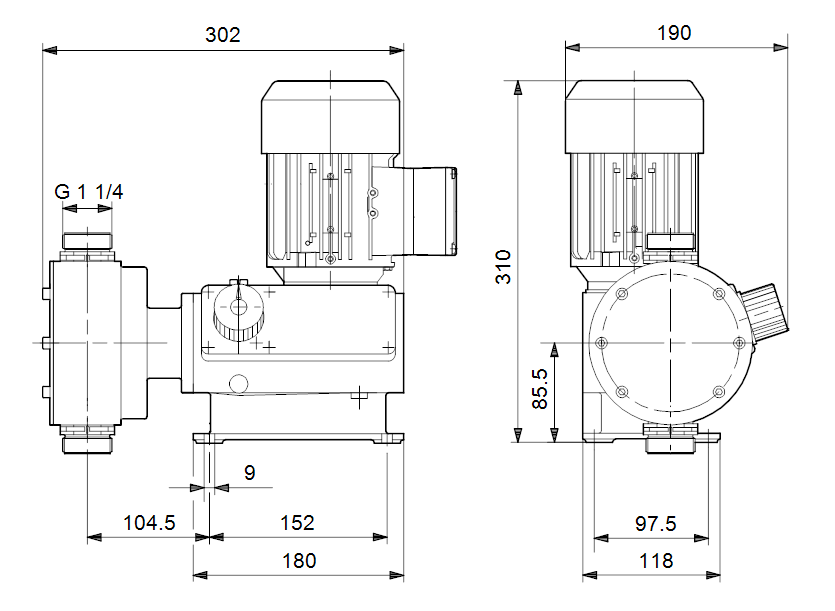

Габаритные размеры:
Деталировка:
Документация:
