Техническое описание:
Grundfos DMX 321-6 B-PVC/E/C-X-E1U3U3XEMAG, артикул: 99206039 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением частоты вращения двигателя с помощью преобразователя частоты, соединённого напрямую с двигателем. Производится на заводе Grundfos/Alldos. Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шариковых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Мембрана, полностью управляемая во время хода всасывание/нагнетание
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Мембрана с тефлоновым покрытием
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 321 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Standard
Non return valve type, outlet pump 1 Standard
Max viscosity 100 mPas |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 40 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Aluminium
Dosing head, pump 1 PVC
Шарик клапана Ceramic
Шарик клапана Al2O3
Valve seat Teflon
Valve seat PTFE
Valve gasket EPDM
Valve gasket Rubber |
Данные электрооборудования:
Мощность P1 0.37 кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 3 x 230/400 В
Степень защиты (IEC 34-5) IP65
Cable included (Yes/No) N
Power plug Без разъема
Сетевой кабель NO CABLE м |
Монтаж:
Max operating pressure at 50 Hz 6 бар
Maximum permissible inlet pressure 0 бар
Type of inlet connection Connection pack
Type of outlet connection Connection pack
Размер всасывающего патрубка 19/27, 20/25
Размер напорного патрубка 19/27, 20/25
Макс. высота всасывания во время работы 2 м |
Управление:
Вариант управления B
Регулирование длины хода ручное
Панель управления Без пульта управления (без AR управления)
Контроль уровня Not integrated
Аналоговый вход Не встроен
Импульсное управление НЕТ
Внешний стоп Не встроено
Аналоговый выход Не встроен
Импульсное управление Not integrated
Type of connector NO PLUG
Type of control variant Стандарт.
Остальные входы/выходы Не встроенный
Аварийное реле Not integrated
Преобразователь частоты Не для ЧРП |
|
Другое:
Вес(Нетто) 19 кг
Вес(Брутто) 30.3 кг
Объем поставки 0.156 м3
Регулирование расхода ручное
Diaphragm Leakage Detection N
Grundfos Alldos Номер продукта 226-321L-10004
Сертификаты CE,EAC,CNROHSEX |
Гидравлические характеристики:

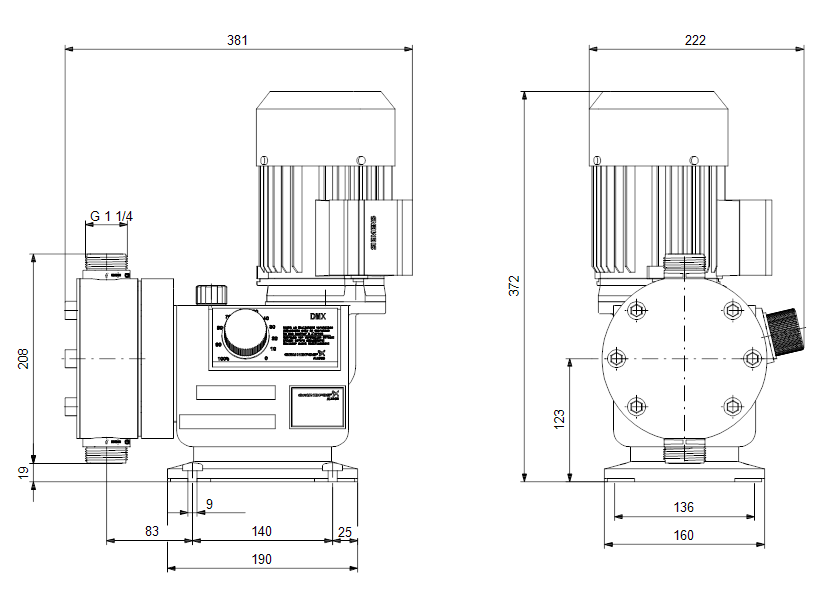

Габаритные размеры:
Деталировка:
Документация:
