Техническое описание:
Grundfos DMX 199-8 B-PVC/V/C-X-E1U3U3XEMAG артикул: 99206034 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10.
Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шаровых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Долговечная мембрана с тефлоновым покрытием
- Оптимальная градация производительности и частоты ходов
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 199 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Standard
Non return valve type, outlet pump 1 Standard
Max viscosity 200 mPas |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 40 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Aluminium
Dosing head, pump 1 PVC
Шарик клапана Ceramic
Шарик клапана Al2O3
Valve seat Teflon
Valve seat PTFE
Valve gasket FKM
Valve gasket Rubber |
Данные электрооборудования:
Мощность P1 0.37 кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 3 x 230/400 В
Степень защиты (IEC 34-5) IP65
Cable included (Yes/No) N
Power plug Без разъема
Сетевой кабель NO CABLE м |
Монтаж:
Max operating pressure at 50 Hz 8 бар
Maximum permissible inlet pressure 0 бар
Type of inlet connection Connection pack
Type of outlet connection Connection pack
Размер всасывающего патрубка 19/27, 20/25
Размер напорного патрубка 19/27, 20/25
Макс. высота всасывания во время работы 3 м |
Другое:
Вариант управления B
Регулирование длины хода ручное
Панель управления Без пульта управления (без AR управления)
Контроль уровня Not integrated
Аналоговый вход Не встроен
Импульсное управление НЕТ
Внешний стоп Не встроено
Аналоговый выход Не встроен
Импульсное управление Not integrated
Type of connector NO PLUG
Type of control variant Стандарт.
Остальные входы/выходы Не встроенный
Аварийное реле Not integrated
Преобразователь частоты Не для ЧРП
Вес(Нетто) 18 кг
Вес(Брутто) 29.3 кг
Объем поставки 0.156 м3
Регулирование расхода ручное
Diaphragm Leakage Detection N
Grundfos Alldos Номер продукта 226-199L-10000
Сертификаты CE,EAC,CNROHSEX |
Гидравлические характеристики:

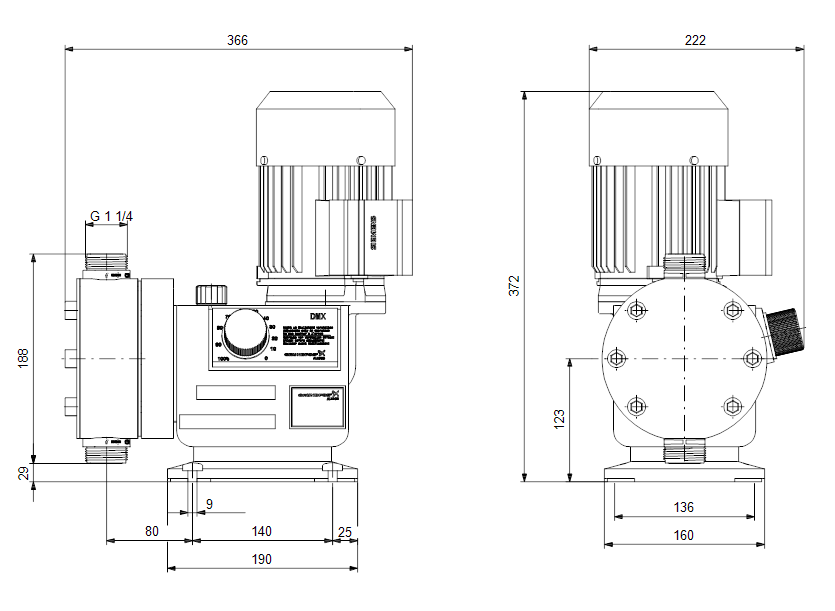

Габаритные размеры:

Деталировка:


Документация:
