Техническое описание:
Grundfos DMX 14-10 B-PVC/V/C-X-E1U2U2XEMNG артикул: 99591991 представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10.
Проточная часть состоит из:
- Дозирующей головки
- Мембраны с тефлоновым покрытием
- Шаровых клапанов
Другие характеристики:
- Прочный насос с алюминиевым корпусом для промышленного применения
- Конструкция, облегчающая монтаж и эксплуатацию насоса
- Долговечная мембрана с тефлоновым покрытием
- Оптимальная градация производительности и частоты ходов
- Точность < ±1,5%, линейность <±4%
См. подробное описание серии |
Технические данные:
Nominal flow rate at 50 Hz 14 л/ч
Number of dosing heads 1
Non return valve type, inlet pump 1 Standard
Non return valve type, outlet pump 1 Standard
Max viscosity 400 mPas |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 40 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Thermoplastic
Dosing head, pump 1 PVC
Шарик клапана Ceramic
Шарик клапана Al2O3
Valve seat Rubber
Valve seat FKM
Valve gasket FKM
Valve gasket Rubber |
Данные электрооборудования:
Мощность P1 0.09 кВт
Частота питающей сети 50 Hz
Макс. частота 50 Hz
Номинальное напряжение 3 x 230/400 В
Степень защиты (IEC 34-5) IP65
Cable included (Yes/No) N
Power plug Без разъема |
Монтаж:
Max operating pressure at 50 Hz 10 бар
Maximum permissible inlet pressure 0 бар
Type of inlet connection Connection pack
Type of outlet connection Connection pack
Размер всасывающего патрубка 4/6, 6/9, 6/12, 9/12
Размер напорного патрубка 4/6, 6/9, 6/12, 9/12 |
Другое:
Type of connector NO PLUG
Type of control variant Стандарт.
Преобразователь частоты Не для ЧРП
Вес(Нетто) 7 кг
Вес(Брутто) 9.55 кг
Объем поставки 0.04 м3
Diaphragm Leakage Detection N
Сертификаты CE,EAC,CNROHSEX |

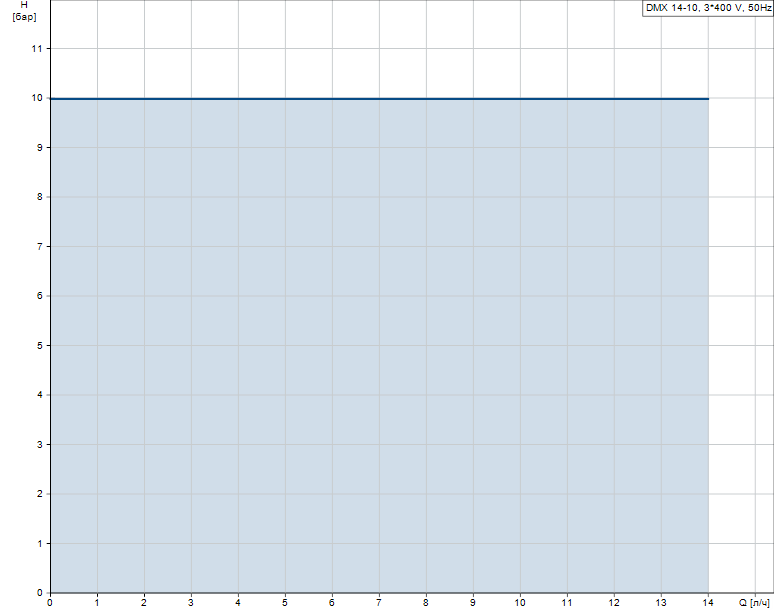

Гидравлические характеристики:

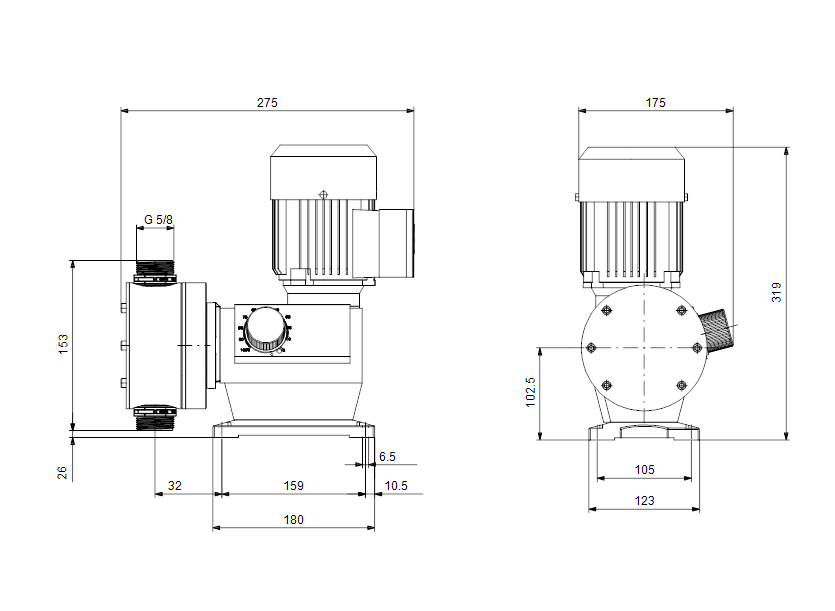

Габаритные размеры:

Деталировка:


Документация:
