Техническое описание:
|
Grundfos DDC 9-7 AR-PP/E/C-F-31U2U2FG артикул: 97721427 — это компактный объемный, дозирующий насос с диафрагмой, двигателем с переменной скоростью вращения (двигатель PMS) и интеллектуальной электронной системой управления. Потребляет минимальное количество электроэнергии. Серия SMART Digital Dosing работает с полной длиной хода, чтобы обеспечить оптимальную точность, дозирования и всасывание даже для жидкостей с высокой вязкостью или дегазацией. Продолжительность каждого такта выпуска зависит от установки мощности, что обеспечивает оптимальный плавный и непрерывный расход. Монтажная панель обеспечивает быструю установку и обслуживание. Блок управления можно легко поворачивать в переднее, левое или правое положение. Колесо управления и разноцветная подсветка графического текстового ЖК-дисплей делают ввод в эксплуатацию интуитивно понятным. Элементы управления защищены прозрачной крышкой.
Дозирующая головка состоит из:
- Тефлоновой мембраны, материал которой является универсальным, химически стойким и обеспечивает длительный срок службы.
- Двойных шариковых (всасывающего и нагнетательного) клапанов для устранения перетечек жидкостей и максимальной точности дозирования.
- Клапана деаэрации для удаления воздуха из дозирующей головки в момент пуска, что облегчает запуск насоса.
Режимы работы:
- Дозирование в мл / ч, л / ч или гал.
- Импульсное управление в мл / импульс (с функцией памяти)
Другие особенности:
- Авто-деаэрация во время работы насоса в режиме ожидания, чтобы избежать аварии из-за воздушных пробок.
- SlowMode (анти-кавитация), позволяет уменьшать частоту вращения двигателя на 50% и 25%, например, высокой вязкостью или дегазации жидкостей.
- Дисплей “Сервис” показывает, когда необходимо выполнить техобслуживание изнашиваемых деталей.
- Два варианта блокировки клавиш в зависимости от уровня защиты для защиты насоса от несанкционированного доступа.
- Дополнительная функция для отображения дополнительной информации, например, фактический ввод мА.
- Счетчик для общего дозированного объема (сброс), часы работы и т.д.
- Сохранять и загружать пользовательские настройки, а также изменять заводские настройки.
Сигнальные входы / выходы:
- Вход для импульсного, аналогового 0/4-20mA сигнала, внешний останов.
- Вход сигнала низкого уровня и пустого резервуара.
См. подробное описание серии |
Технические данные:
Расшифровка DDC 9-7 AR-PP/E/C-F-31U2U2FG
Макс. производительность 9 л/ч
Макс. произ-ть с slow mode 50% 4.5 л/ч
Макс. произв-ть с slow mode 25% 2.25 л/ч
Минимальный расход 9.0 ml/h
Глубина регулировки 1:1000
Данные на фирменной табличке CE,CSA-US,EAC,RCM
Тип клапана Стандартный
макс. вязкость при 100% производи-ти 50 mPas
Макс. вязкость с slow mode 50% 1300 mPas
Макс. вязкость с slow mode 25% 2000 mPas
Точность дозирования 1 % |
Жидкость:
Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 45 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м? |
Материалы:
Дозирующая головка PP (полипропилен)
Шарик клапана Керамика
Прокладка EPDM |
Данные электрооборудования:
Максимальная потребляемая мощность — P1 22 Вт
Частота питающей сети 50 Hz
Номинальное напряжение 1 x 100-240 В
Класс защиты (IEC 34-5) IP65 / NEMA 4X
Длина кабеля 1.5 м
Тип кабельной вилки EU
Пусковой ток 25A при 230В для 2мсек |
Монтаж:
Диапазон температуры окружающей среды 0 .. 45 °C
Макс. рабочее давление 7 бар
Монтажный набор НЕТ
Тип установки Без монтажного набора
Вход насоса 4/6, 6/9, 6/12, 9/12 mm
Выход насоса 4/6, 6/9, 6/12, 9/12 mm
Макс. высота всасывания во время работы 6 м
Макс. высота всасывания при заливке 2 м |
Управление:
Вариант управления AR
Панель управления монтируется на передней панели
Контроль уровня YES
Аналоговый вход 0/4-20 MA
Импульсное управление ДА
Внешний старт/стоп ДА
Аварийное реле 2 |
|
Другое:
Нетто вес 2 кг
Брутто вес 3 кг
ЦВЕТ КРАСНЫЙ
Cтрана происхождения FR
ТН ВЭД ЕАЭС Код 8413504000 |
Гидравлические характеристики:

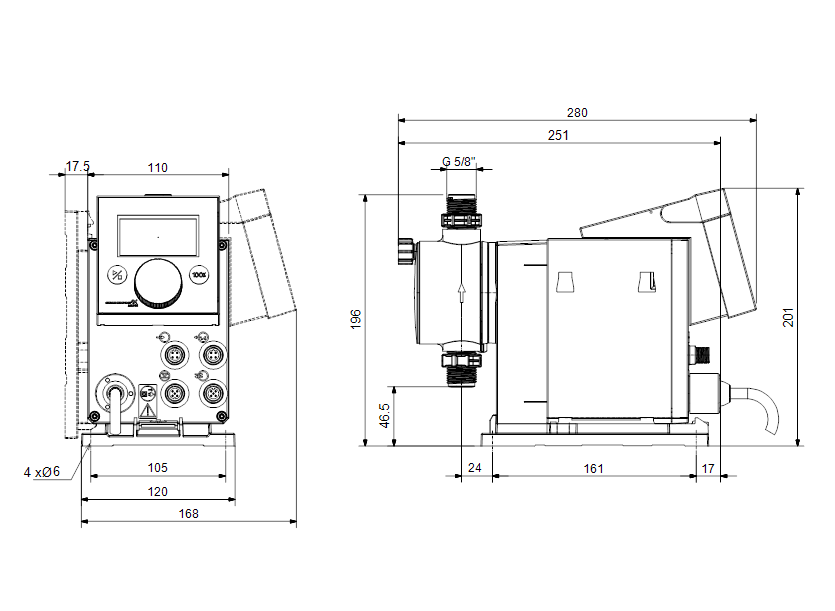

Габаритные размеры:
Деталировка:
Документация:
