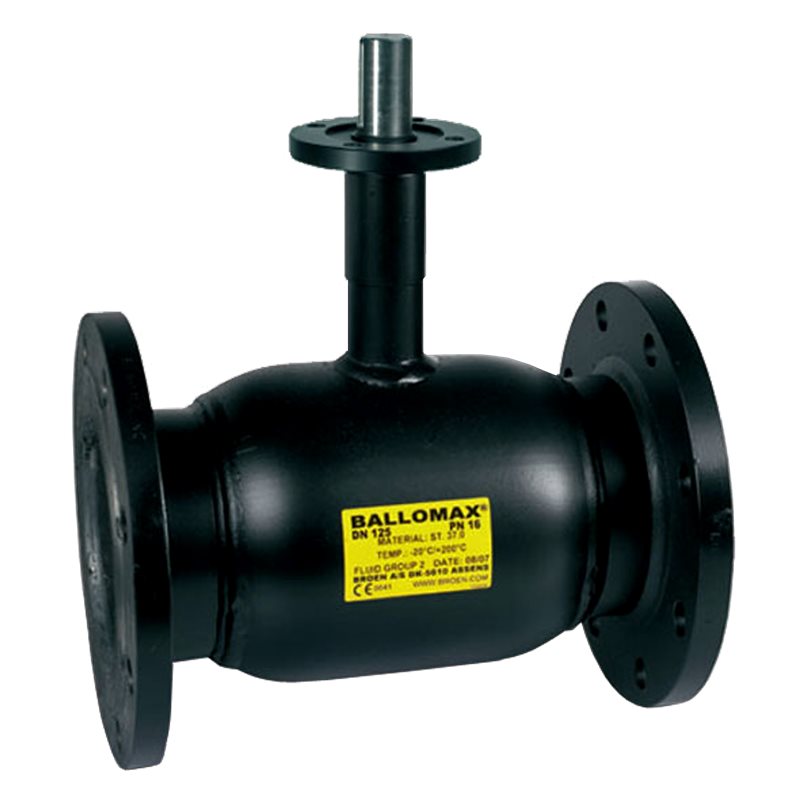

Стальные шаровые краны Broen (Броен) Балломакс серии КШТ 61
(PN 16/25/40, ФЛАНЕЦ ПО ISO, ФЛАНЕЦ/ФЛАНЕЦ, ПОЛНЫЙ ПРОХОД)
Стальные шаровые краны БРОЕН БАЛЛОМАКС® применяются в системах теплоснабжения, охлаждения и промышленного сектора. Температура рабочей среды определяется в соответствии с графиком «Температура-Давление». Техническое обслуживание не требуется.

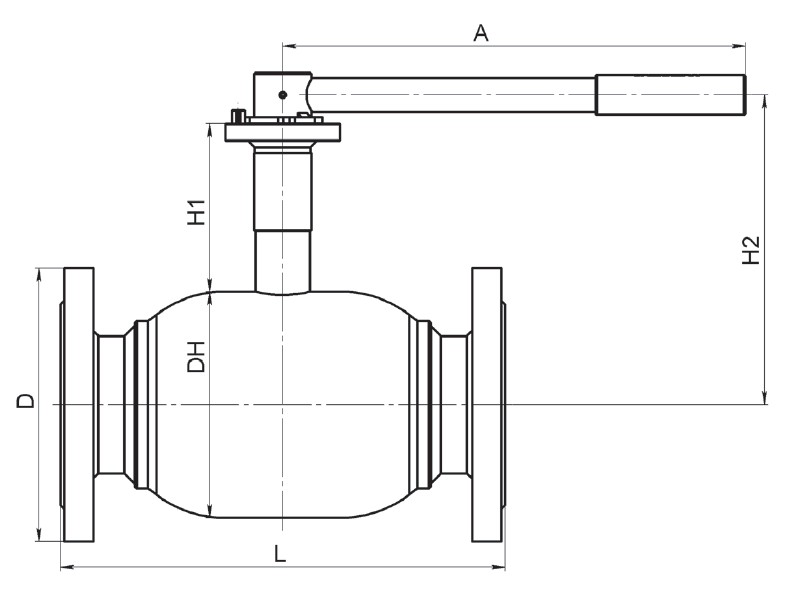

КШТ 61.113.ХХХ.А.16/25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец |
Масса (кг) | |||||
| DH | D | L | H1 | H2 | A | |||||
| 100 | 61.113.100.А.16 | 16 | 178 | 215 | 350 | 132 | 244 | 365 | F07 | 25,6 |
| 100 | 61.113.100.А.25 | 25 | 178 | 230 | 350 | 132 | 244 | 365 | F07 | 29 |
| 125 | 61.113.125.А.16 | 16 | 219 | 245 | 400 | 136 | 276 | 650 | F10 | 39,6 |
| 125 | 61.113.125.А.25 | 25 | 219 | 270 | 400 | 136 | 276 | 650 | F10 | 44 |
| 150 | 61.113.150.А.16 | 16 | 273 | 280 | 480 | 152 | 310 | 900 | F12 | 62 |
| 150 | 61.113.150.А.25 | 25 | 273 | 300 | 480 | 152 | 310 | 900 | F12 | 66 |
Спецификация материалов
График "Температура - Давление"
КШТ 61.113.ХХХ.Б.16/25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | |||||||
| DH | D | L | L1 | H1 | Н2 | ds | i | ||||||
| 100 | 61.113.100.Б.16 | 16 | 178 | 215 | 350 | 230 | 132 | 221 | 24 | 40 | F07 | 24,7 | 242-20S |
| 100 | 61.113.100.Б.25 | 25 | 178 | 230 | 350 | 230 | 132 | 221 | 24 | 40 | F07 | 28,3 | 242-20S |
| 125 | 61.113.125.Б.16 | 16 | 219 | 245 | 400 | 268 | 136 | 245 | 30 | 50 | F10 | 35,6 | 242-40S |
| 125 | 61.113.125.Б.25 | 25 | 219 | 270 | 400 | 268 | 136 | 245 | 30 | 50 | F10 | 40,3 | 242-40S |
| 150 | 61.113.150.Б.16 | 16 | 273 | 280 | 480 | 326 | 152 | 289 | 30 | 60,4 | F12 | 57,6 | 242-40S |
| 150 | 61.113.150.Б.25 | 25 | 273 | 300 | 480 | 326 | 152 | 289 | 30 | 60,4 | F12 | 62 | 242-40S |

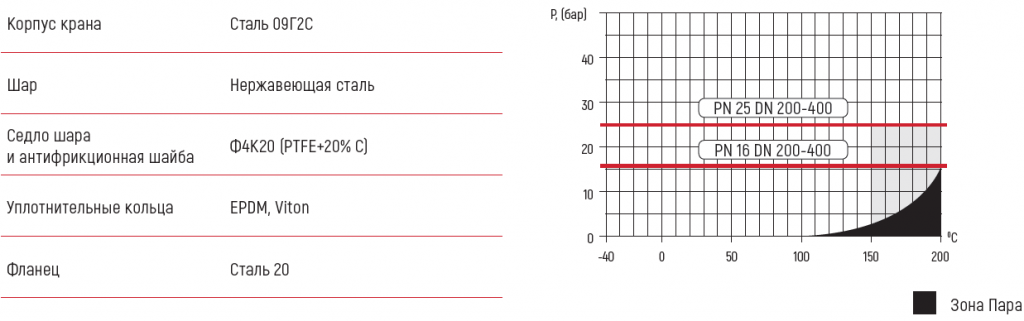

Спецификация материалов
График "Температура - Давление"
КШТ 61.113.ХХХ.Б.16/25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | |||||||||
| DH | D | D1 | d1 | n | L | Н2 | i | ds | |||||||
| 200 | 61.113.200.Б.16 | 16 | 351 | 335 | 295 | 22 | 12 | 567 | 238 | 67 | 45 | F14 | 103 | 242-40M | |
| 200 | 61.113.200.Б.25 | 25 | 351 | 360 | 310 | 26 | 12 | 567 | 238 | 67 | 45 | F14 | 110 | 242-40M | |
| 250 | 61.113.250.Б.16 | 16 | 426 | 405 | 355 | 26 | 12 | 662 | 298 | 84 | 50 | F16 | 164 | AB 1250 N | |
| 250 | 61.113.250.Б.25 | 25 | 426 | 425 | 370 | 30 | 12 | 662 | 298 | 84 | 50 | F16 | 173 | AB 1250 N | |
| 300 | 61.113.300.Б.16 | 16 | 508 | 460 | 410 | 26 | 12 | 792 | 337 | 100 | 60 | F16 | 269 | AB 1950 N/PR4 | |
| 300 | 61.113.300.Б.25 | 25 | 508 | 485 | 430 | 30 | 12 | 792 | 337 | 100 | 60 | F16 | 283 | AB 1950 N/PR4 | |
| 350 | 61.113.350.Б.16 | 16 | 660 | 520 | 470 | 26 | 16 | 950 | 435 | 112 | 80 | F30 | 455 | AB 6800 N/PR6 | |
| 350 | 61.113.350.Б.25 | 25 | 660 | 520 | 490 | 33 | 16 | 950 | 435 | 112 | 80 | F30 | 480 | AB 6800 N/PR6 | |
| 400 | 61.113.400.Б.16 | 16 | 660 | 580 | 525 | 30 | 16 | 962 | 435 | 112,5 | 80 | F30 | 459 | AB 6800 N/PR6 | |
| 400 | 61.113.400.Б.25 | 25 | 660 | 610 | 550 | 36 | 16 | 962 | 435 | 112,5 | 80 | F30 | 499 | AB 6800 N/PR6 | |

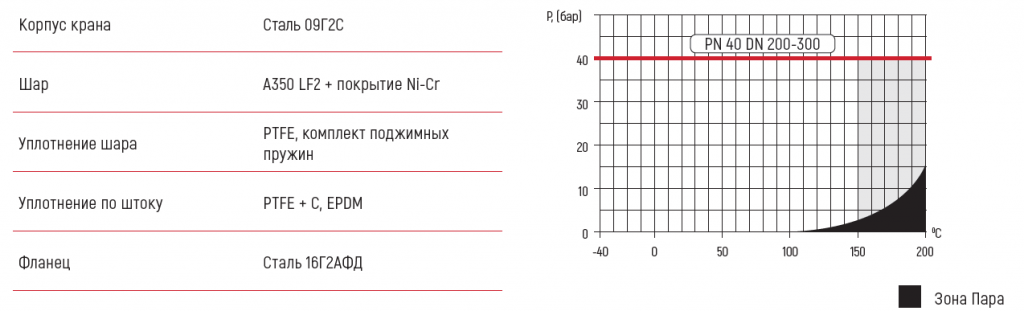

Спецификация материалов
График "Температура - Давление"

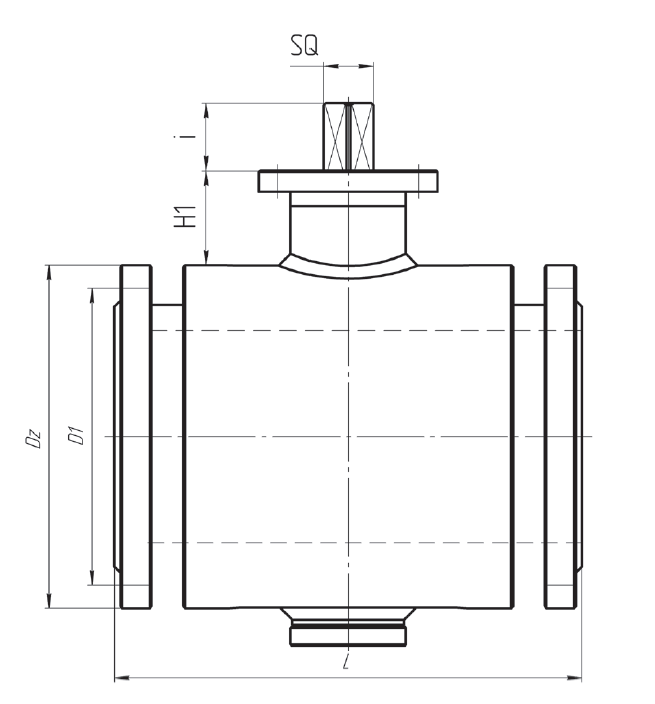

КШТ 61.313.ХХХ.Б.40
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | |||||
| L | D1 | Dz | SQ | H1 | i | |||||
| 200 | 61.313.200.Б.40 | 40 | 457 | 320 | 375 | 36 | 90,55 | 45 | F14 | 153 |
| 250 | 61.313.250.Б.40 | 40 | 533 | 385 | 450 | 36 | 111,8 | 80 | F16 | 262 |
| 300 | 61.313.300.Б.40 | 40 | 610 | 450 | 515 | 60 | 101,5 | 80 | F16 | 470 |
КШТ 61.113.ХХХ.Б.25
DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | |||||||||||
| L | L1 | D1 | Dz | Dx | D3 | H1 | H2 | H3 | H4 | X1 | A | |||||
| 350 | 61.313.350.Б.25 | 25 | 686 | 491 | 558 | 555 | 490 | 135 | 378 | 420 | 98,5 | 60 | 250 | 64 | F16 | 631 |
| 400 | 61.313.400.Б.25 | 25 | 762 | 562 | 660 | 620 | 550 | 149 | 433 | 480 | 60 | 60 | 485 | 72 | F25 | 894 |
| 500 | 61.313.500.Б.25 | 25 | 1017 | 750 | 820 | 730 | 660 | 198 | 561 | 570 | 76 | 70 | 535 | 80 | F30 | 1700 |
| 600 | 61.313.600.Б.25 | 25 | 1173 | 846 | 989 | 840 | 770 | 222 | 570 | 660 | 81 | 81 | 600 | 100 | F30 | 2500 |
| 700 | 61.313.700.Б.25 | 25 | 1376 | 970 | 1128 | 960 | 875 | 270 | 806 | 790 | 109 | 109 | 750 | 120 | F35 | 4125 |
| 800 | 61.313.800.Б.25 | 25 | 1552 | 1122 | 1285 | 1075 | 990 | 270 | 890 | 895 | 114,5 | 107 | 800 | 120 | F35 | 6323 |
| 900 | 61.313.900.Б.25 | 25 | Информация предоставляется по запросу | |||||||||||||
| 1000 | 61.313.1000.Б.25 | 25 | ||||||||||||||
