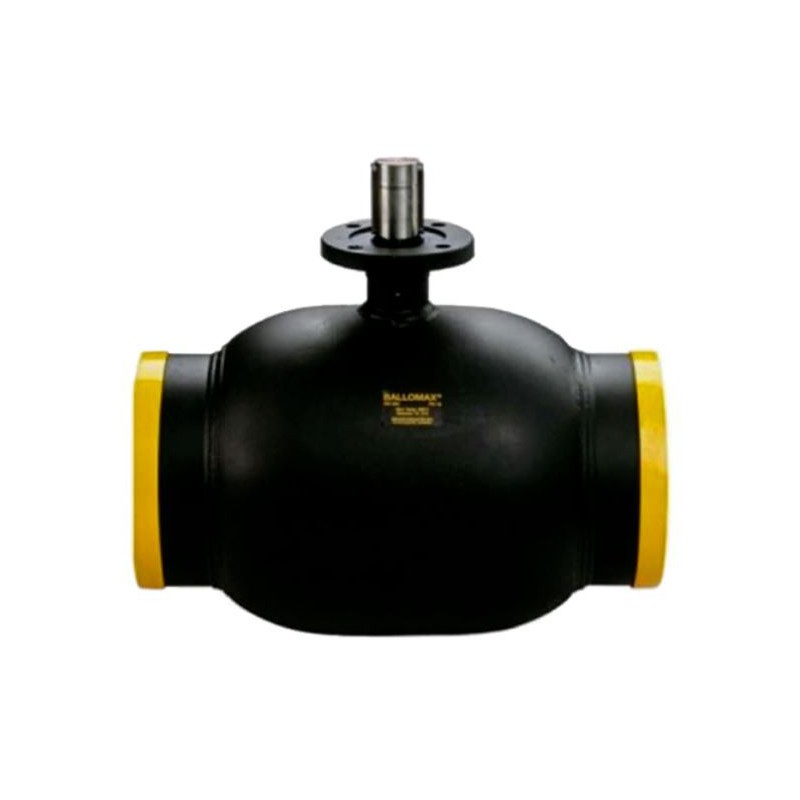

Стальные шаровые краны Broen (Броен) Балломакс серии КШТ 61
(PN25/40, ФЛАНЕЦ ПО ISO, СВАРКА/СВАРКА, ПОЛНЫЙ ПРОХОД)
Стальные шаровые краны БРОЕН БАЛЛОМАКС® применяются в системах теплоснабжения, охлаждения и промышленного сектора. Температура рабочей среды определяется в соответствии с графиком «Температура-Давление». Техническое обслуживание не требуется.
КШТ 61.112.ХХХ.А.25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | ||||||
| DH | d | t | L | H1 | H2 | A | |||||
| 100 | 61.112.100.А.25 | 25 | 178 | 108 | 4 | 390 | 132 | 244 | 365 | F07 | 18,5 |
| 125 | 61.112.125.А.25 | 25 | 219 | 133 | 5 | 390 | 136 | 276 | 650 | F10 | 27,5 |
| 150 | 61.112.150.А.25 | 25 | 273 | 159 | 5 | 390 | 152 | 310 | 900 | F12 | 42,5 |

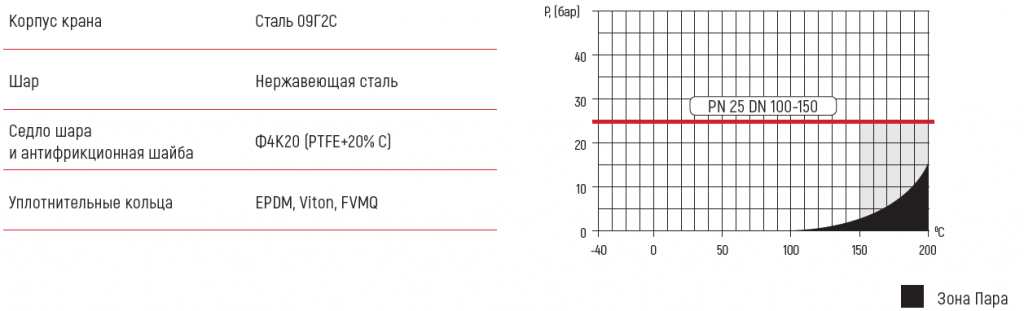

Спецификация материалов
График "Температура - Давление"
КШТ 61.112.ХХХ.Б.25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | |||||||||
| DH | d | t | L | L1 | H1 | Н2 | ds | i | |||||||
| 100 | 61.112.100.Б.25 | 25 | 178 | 108 | 4 | 390 | 230 | 132 | 221 | 24 | 40 | F07 | 16,2 | 242-20S | |
| 125 | 61.112.125.Б.25 | 25 | 219 | 133 | 5 | 390 | 268 | 136 | 245 | 30 | 50 | F10 | 26 | 242-40S | |
| 150 | 61.112.150.Б.25 | 25 | 273 | 159 | 5 | 390 | 326 | 152 | 289 | 30 | 60,4 | F12 | 40 | 242-40S | |
Спецификация материалов
График "Температура - Давление"
КШТ 61.112.ХХХ.Б.25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | ||||||
| DH | d | t | L | Н2 | ds | i | ||||||
| 200 | 61.112.200.Б.25 | 25 | 351 | 219 | 7 | 545 | 238 | 45 | 67 | F14 | 83 | 242-40M |
| 250 | 61.112.250.Б.25 | 25 | 426 | 273 | 6 | 640 | 298 | 50 | 84 | F16 | 134 | AB 1250 N |
| 300 | 61.112.300.Б.25 | 25 | 530 | 325 | 6 | 770 | 337 | 60 | 100 | F16 | 235 | AB 1950 N/PR4 |
| 350 | 61.112.350.Б.25 | 25 | 660 | 377 | 7 | 950 | 435 | 80 | 112 | F30 | 410 | AB 6800 N/PR6 |
| 400 | 61.112.400.Б.25 | 25 | 660 | 426 | 6,5 | 936 | 435 | 80 | 112 | F30 | 399 | AB 6800 N/PR6 |

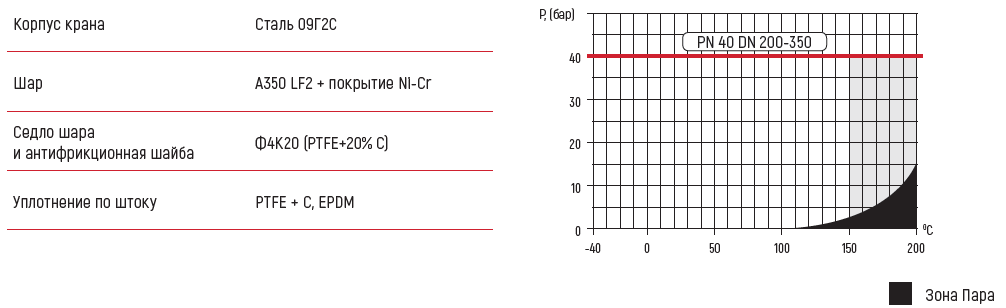

Спецификация материалов
График "Температура - Давление"
КШТ 61.312.ХХХ.Б.40
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | ||||||
| L | d | t | DH | H1 | i | SQ | |||||
| 200 | 61.312.200.Б.40 | 40 | 521 | 219 | 8,5 | 324 | 91 | 37 | 36 | F14 | 90 |
| 250 | 61.312.250.Б.40 | 40 | 559 | 273 | 10 | 406 | 112 | 80 | 36 | F16 | 150 |
| 300 | 61.312.300.Б.40 | 40 | 635 | 324 | 10 | 508 | 102 | 80 | 36 | F16 | 421 |
| 350 | 61.312.350.Б.40 | 40 | 762 | 356 | 11 | 558 | 98,5 | 80 | 36 | F16 | 540 |

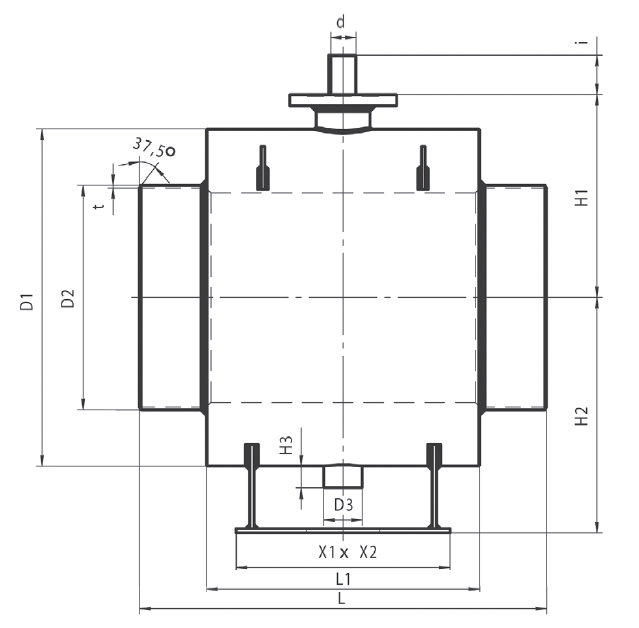

КШТ 61.312.ХХХ.Б.40
| DN | Артикул | Размеры (мм) | ISO* фланец | Масса (кг) | |||||||||||||
| L | L1 | D1 | D2 | D3 | t | H1 | H2 | H3 | i | X1 | X2 | d | |||||
| 400 | 61.312.400.Б.40 | 838 | 562 | 660 | 426 | 149 | 8 | 433 | 480 | 60 | 110 | 485 | 300 | 72 | F25 | 894 | |
| 500 | 61.312.500.Б.40 | 991 | 750 | 820 | 533 | 198 | 9,5 | 561 | 570 | 76 | 126 | 535 | 350 | 80 | F30 | 1700 | |
| 600 | 61.312.600.Б.40 | 1143 | 846 | 989 | 630 | 222 | 8 | 654 | 684 | 81 | 128 | 600 | 500 | 100 | F30 | 2500 | |
| 700 | 61.312.700.Б.40 | 1346 | 970 | 1128 | 724 | 270 | 11 | 806 | 790 | 109 | 198 | 750 | 750 | 120 | F35 | 4125 | |
| 800 | 61.312.800.Б.40 | 1522 | 1122 | 1285 | 822 | 270 | 13 | 890 | 895 | 114,5 | 198 | 800 | 800 | 120 | F35 | 5870 | |
| 900 | 61.312.900.Б.40 | Информация предоставляется по запросу | |||||||||||||||
| 1000 | 61.312.1000.Б.40 | 1786 | 1372 | 1610 | 1020 | 322 | 12 | 1025 | 1180 | 161,5 | 206 | 1000 | 140 | 140 | F40 | 11500 | |
| 1200 | 61.312.1200.Б.40 |
Информация предоставляется по запросу |
|||||||||||||||
| 1400 | 61.312.1400.Б.40 | ||||||||||||||||
