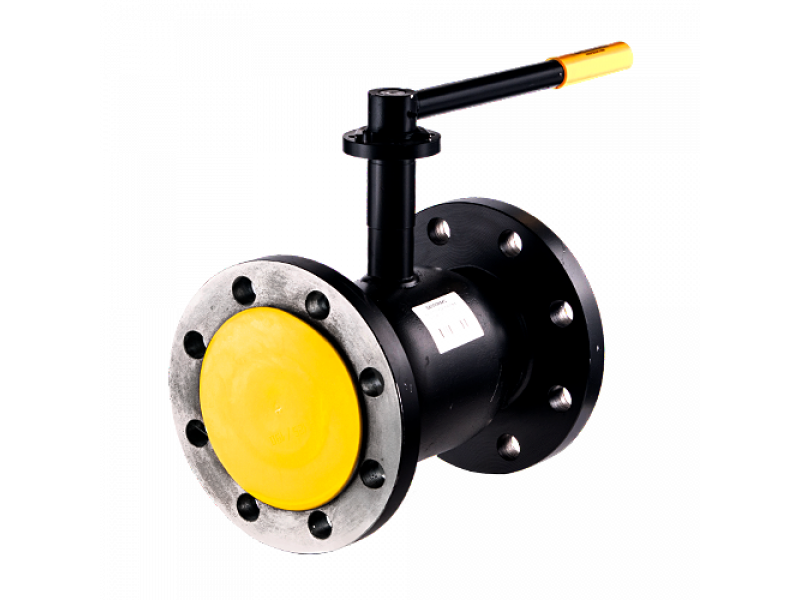

Стальные шаровые краны Broen (Броен) Балломакс серии КШТ 61
(PN16/25, ФЛАНЕЦ ПО ISO, ФЛАНЕЦ/ФЛАНЕЦ, СТАНДАРТНЫЙ ПРОХОД)
Стальные шаровые краны БРОЕН БАЛЛОМАКС® применяются в системах теплоснабжения, охлаждения и промышленного сектора. Температура рабочей среды определяется в соответствии с графиком «Температура-Давление». Техническое обслуживание не требуется.

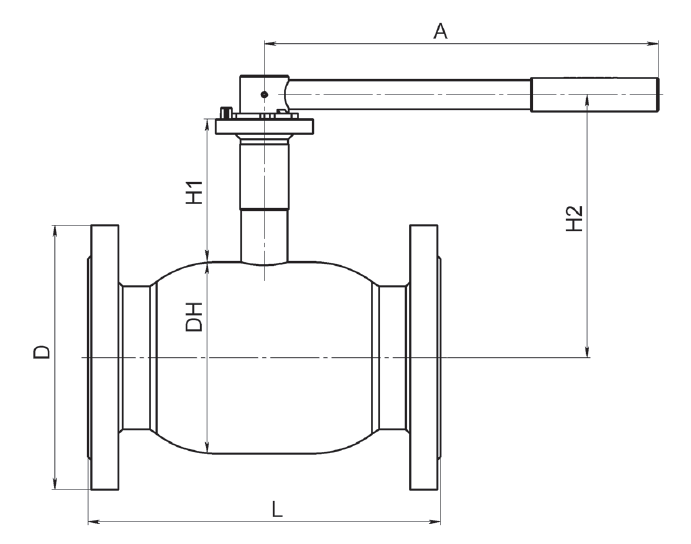

КШТ 61.103.ХХХ.А.16/25
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | |||||
| DH | D | L | H1 | Н2 | А | |||||
| 125 | 61.103.125.А.16 | 16 | 178 | 245 | 325 | 132 | 244 | 365 | F07 | 28 |
| 125 | 61.103.125.А.25 | 25 | 178 | 270 | 325 | 132 | 244 | 365 | F07 | 32 |
| 150 | 61.103.150.А.16 | 16 | 219 | 280 | 350 | 136 | 276 | 650 | F10 | 39 |
| 150 | 61.103.150.А.25 | 25 | 219 | 300 | 350 | 136 | 276 | 650 | F10 | 43 |
| 200 | 61.103.200.А.16 | 16 | 273 | 335 | 410 | 152 | 310 | 900 | F12 | 46 |
| 200 | 61.103.200.А.25 | 25 | 273 | 360 | 410 | 152 | 310 | 900 | F12 | 53 |
Спецификация материалов
График "Температура - Давление"

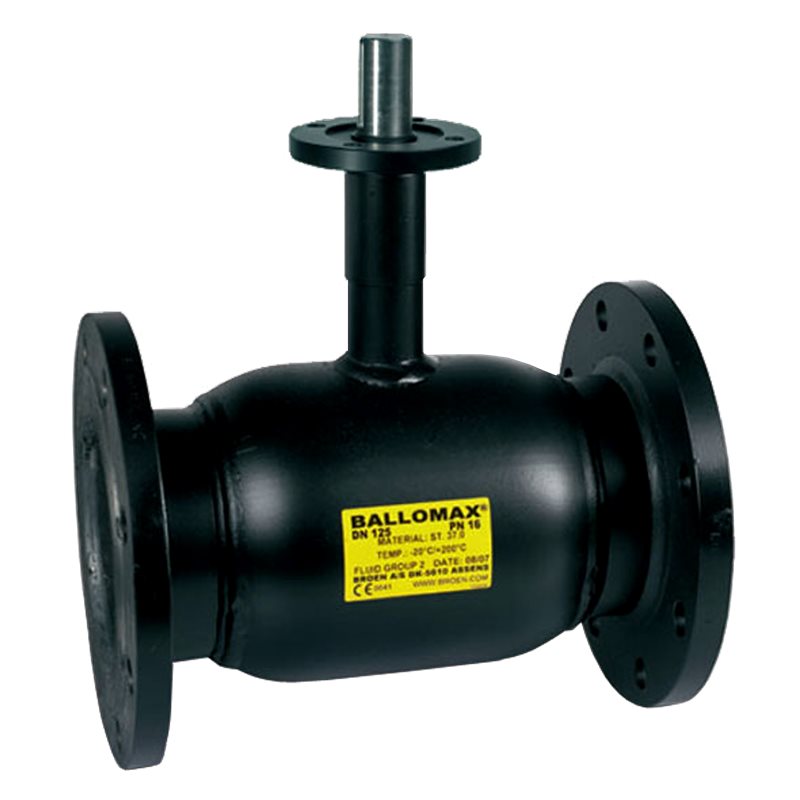

КШТ 61.103.ХХХ.Б.16/25 (DN 125 - 200)
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | |||||||
| DH | D | L | L1 | H1 | Н2 | ds | i | ||||||
| 125 | 61.103.125.Б.16 | 16 | 178 | 245 | 325 | 198,9 | 132 | 221 | 24 | 40 | F07 | 26,6 | 242-20S |
| 125 | 61.103.125.Б.25 | 25 | 178 | 270 | 325 | 198,9 | 132 | 221 | 24 | 40 | F07 | 26,6 | 242-20S |
| 150 | 61.103.150.Б.16 | 16 | 219 | 280 | 350 | 224 | 136 | 245 | 30 | 50 | F10 | 41 | 242-40S |
| 150 | 61.103.150.Б.25 | 25 | 219 | 300 | 350 | 224 | 136 | 245 | 30 | 50 | F10 | 41 | 242-40S |
| 200 | 61.103.200.Б.16 | 16 | 273 | 335 | 410 | 289,5 | 152 | 289 | 30 | 60,4 | F12 | 58 | 242-40S |
| 200 | 61.103.200.Б.25 | 25 | 273 | 360 | 410 | 289,5 | 152 | 289 | 30 | 60,4 | F12 | 58 | 242-40S |
Спецификация материалов
График "Температура - Давление"
КШТ 61.103.ХХХ.Б.16/25 (DN 250 - 500)
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | Рекомендован стационарный редуктор | ||||||||||
| DH | D | D1 | d1 | n | L | H2 | ds | i | ||||||||
| 250 | 61.103.250.Б.16 | 16 | 351 | 405 | 335 | 26 | 12 | 537 | 238 | 45 | 67 | F14 | 98 | 242-40M | ||
| 250 | 61.103.250.Б.25 | 25 | 351 | 425 | 370 | 30 | 12 | 537 | 238 | 45 | 67 | F14 | 98 | 242-40M | ||
| 300 | 61.103.300.Б.16 | 16 | 426 | 460 | 410 | 26 | 12 | 632 | 298 | 50 | 84 | F16 | 165 | AB 1250 N | ||
| 300 | 61.103.300.Б.25 | 25 | 426 | 485 | 430 | 30 | 16 | 632 | 298 | 50 | 84 | F16 | 165 | AB 1250 N | ||
| 350 | 61.103.350.Б.16 | 16 | 426 | 520 | 470 | 26 | 16 | 700 | 298 | 50 | 84 | F16 | 210 | AB 1250 N | ||
| 350 | 61.103.350.Б.25 | 25 | 426 | 550 | 490 | 33 | 16 | 700 | 298 | 50 | 84 | F16 | 210 | AB 1250 N | ||
| 400 | 61.103.400.Б.16 | 16 | 530 | 580 | 525 | 30 | 16 | 780 | 337 | 60 | 100 | F16 | 300 | AB 1950 N/PR4 | ||
| 400 | 61.103.400.Б.25 | 25 | 530 | 620 | 550 | 36 | 16 | 780 | 337 | 60 | 100 | F16 | 300 | AB 1950 N/PR4 | ||
| 500 | 61.103.500.Б.16 | 16 | 660 | 710 | 650 | 33 | 20 | 928 | 435 | 80 | 112 | F30 | 560 | AB 6800 N/PR6 | ||
| 500 | 61.103.500.Б.25 | 25 | 660 | 730 | 660 | 36 | 20 | 928 | 435 | 80 | 112 | F30 | 560 | AB 6800 N/PR6 | ||

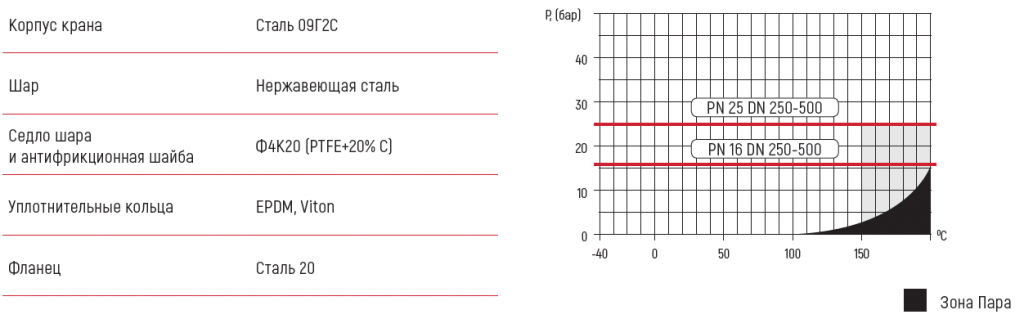

Спецификация материалов
График "Температура - Давление"

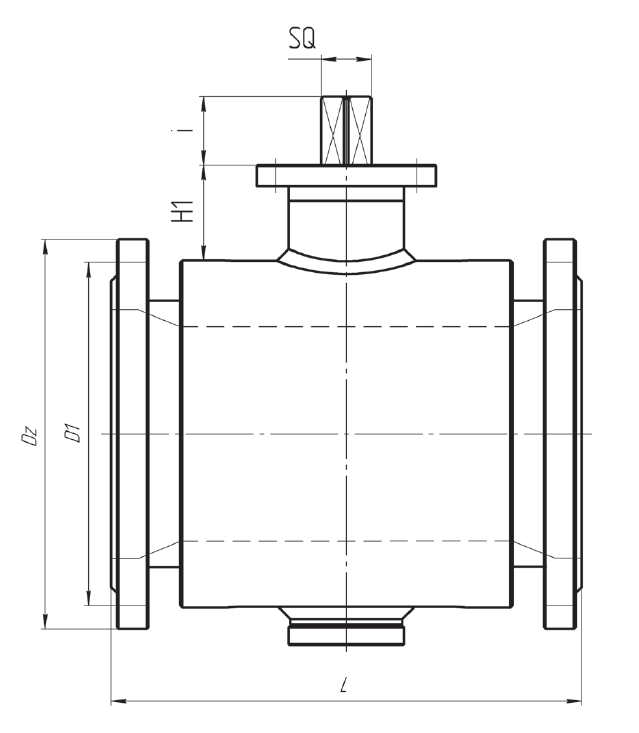

КШТ 61.303.ХХХ.Б.25 (DN 250 - 350)
| DN | Артикул | PN | Размеры (мм) | ISO* фланец | Масса (кг) | |||||
| L | D1 | Dz | SQ | H1 | i | |||||
| 250 | 61.303.250.Б.25 | 25 | 457 | 370 | 425 | 36 | 90,5 | 45 | F14 | 178 |
| 300 | 61.303.300.Б.25 | 25 | 533 | 430 | 485 | 36 | 111,8 | 80 | F16 | 287 |
| 350 | 61.303.350.Б.25 | 25 | 610 | 490 | 555 | 60 | 101,5 | 80 | F16 | 470 |
Спецификация материалов
График "Температура - Давление"
КШТ 61.303.ХХХ.Б.25 (DN 400 - 900)
DN |
Артикул |
PN |
Размеры (мм) | ISO* фланец |
Масса (кг) | |||||||||||
| L | L1 | D1 | Dz | Dx | D3 | H1 | H2 | H3 | H4 | X1 | A | |||||
| 400 | 61.303.400.Б.25 | 25 | 686 | 517 | 558 | 620 | 550 | 135 | 378 | 420 | 98,5 | 60 | 250 | 60 | F16 | 745 |
| 500 | 61.303.500.Б.25 | 25 | 762 | 565 | 660 | 730 | 660 | 155 | 433 | 480 | 103 | 60 | 485 | 72 | F25 | 1130 |
| 600 | 61.303.600.Б.25 | 25 | 1173 | 750 | 820 | 840 | 770 | 198 | 561 | 570 | 119 | 66 | 535 | 80 | F30 | 1512 |
| 700 | 61.303.700.Б.25 | 25 | 1376 | 846 | 989 | 960 | 875 | 225 | 654 | 684 | 128 | 81 | 600 | 100 | F30 | 2318 |
| 800 | 61.303.800.Б.25 | 25 | 1552 | 970 | 1228 | 1075 | 990 | 270 | 806 | 790 | 198 | 109 | 750 | 120 | F35 | 3670 |
Спецификация материалов
График "Температура - Давление"
