Термостатические элементы серий RTR 7000 и RA 5000
RTR 7000 — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа RTR. Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.
Терморегулятор RTR cостоит из двух частей:
• универсального термостатического элемента серии RTR 7000;
• регулирующего клапана с предварительной настройкой пропускной способности RTR-N (для двухтрубных систем отопления) или RTR-G (для однотрубной системы).

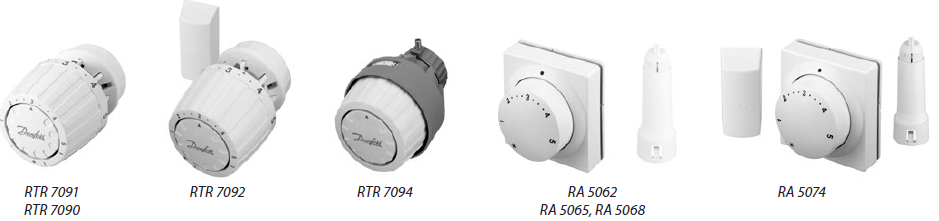

Программа производства термостатических элементов серии RTR 7000 включает:
RTR 7090 арт.013G7090 и RTR 7091 арт.013G7091
RTR 7090 и RTR 7091 со встроенным температурным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки. В отличие от RTR 7090 термоэлемент RTR 7091 дополнительно имеет возможность настройки на 0 °С, обеспечивающую 100 %-ное перекрытие клапана терморегулятора (недопустимо использовать для перекрытия клапана при демонтаже радиатора в работающей системе, в этом случае следует применять защитную рукоятку 013G3300);

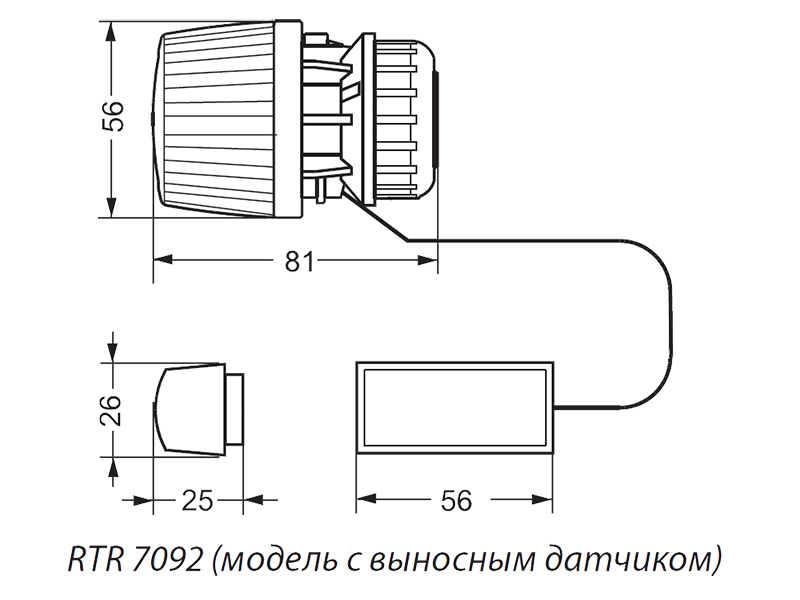

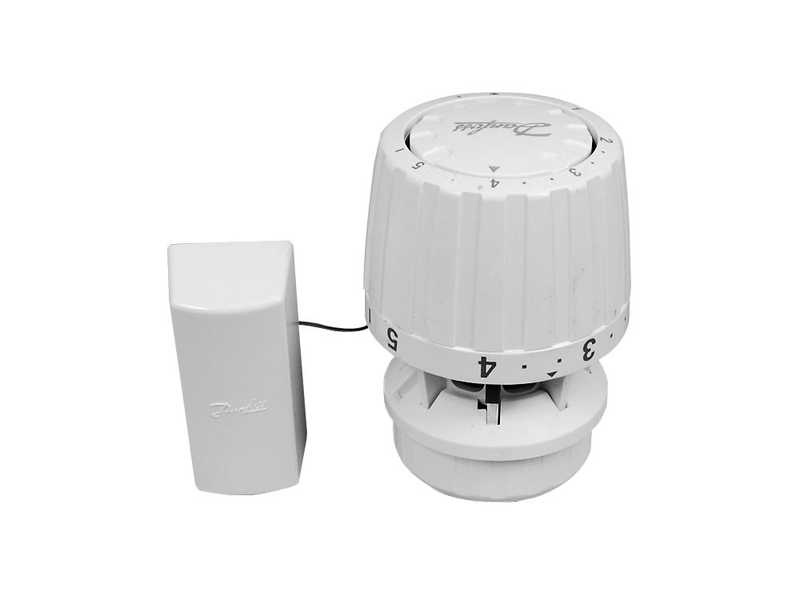

RTR 7092 арт.013G7092
RTR 7092 — термоэлементы с выносным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;

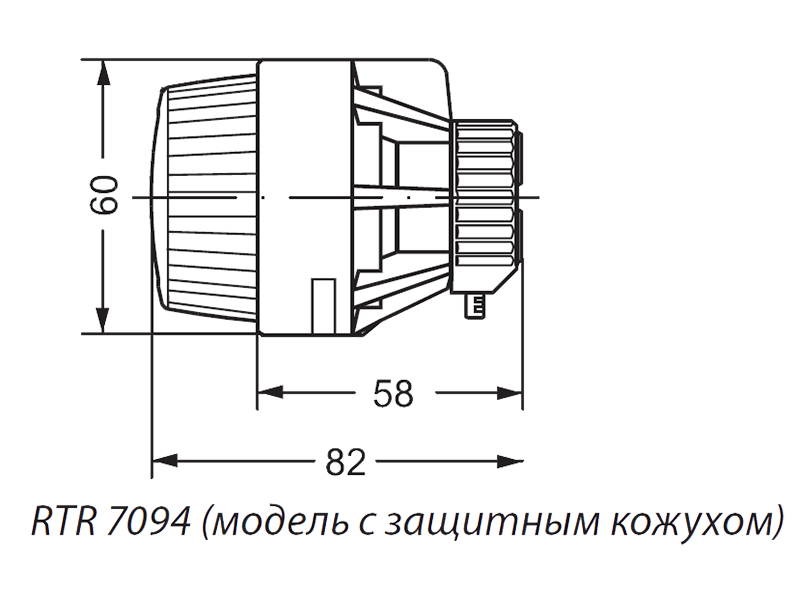

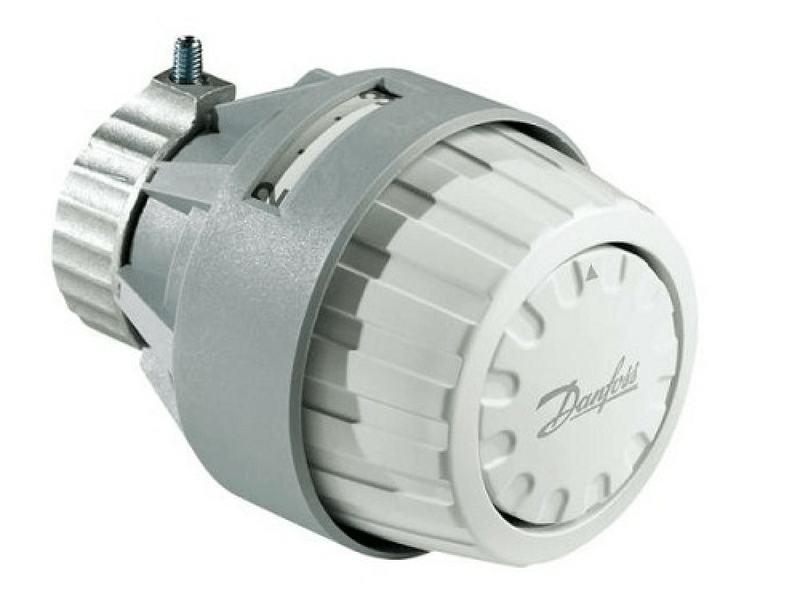

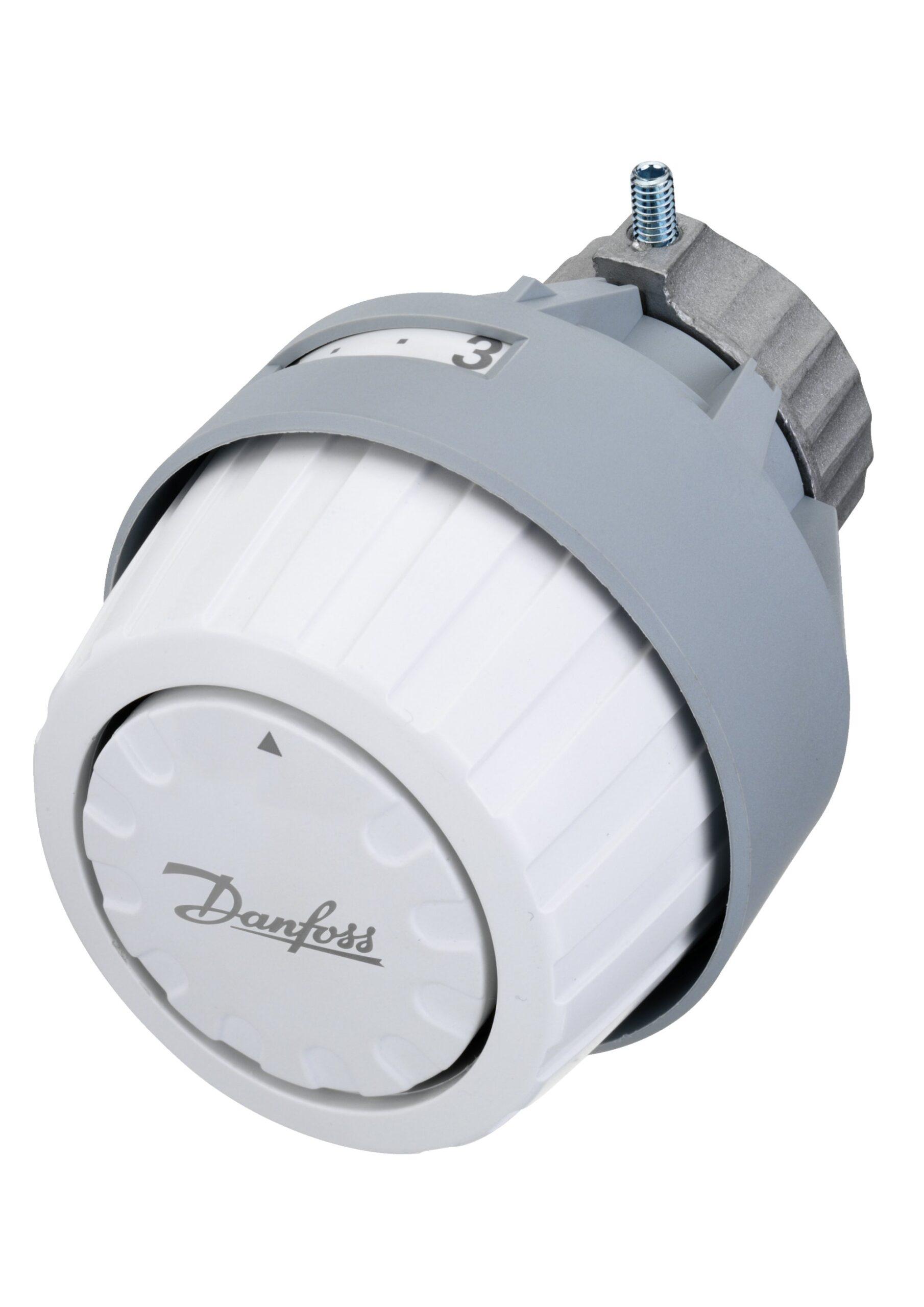

RTR 7094 арт.013G7094 и RTR 7096 арт.013G7096
RTR 7094 — термоэлементы с выносным датчиком, защитой системы отопления от замерзания, диапазоном настройки температуры 5–26 °С, устройством для фиксирования и ограничения температурной настройки;

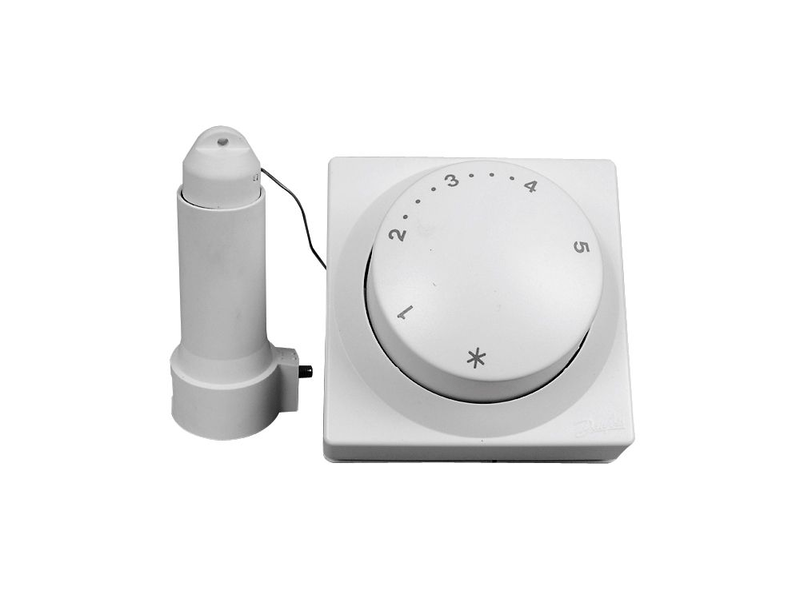

Серия RА 5060/5070
Серия RА 5060/5070 — ряд термоэлементов дистанционного управления с защитой системы отопления от замерзания, диапазоном настройки температуры 8–28 °С, устройством для фиксирования и ограничения температурной настройки:
• RА 5062 (арт.013G5062) — с длиной капиллярной трубки 2 м;
• RА 5065 (арт.013G5065) — с длиной капиллярной трубки 5 м;
• RА 5068 (арт.013G5068) — с длиной капиллярной трубки 8 м;
• RА 5074 (арт.013G5074) — с длиной капиллярной трубки 2 + 2 м.

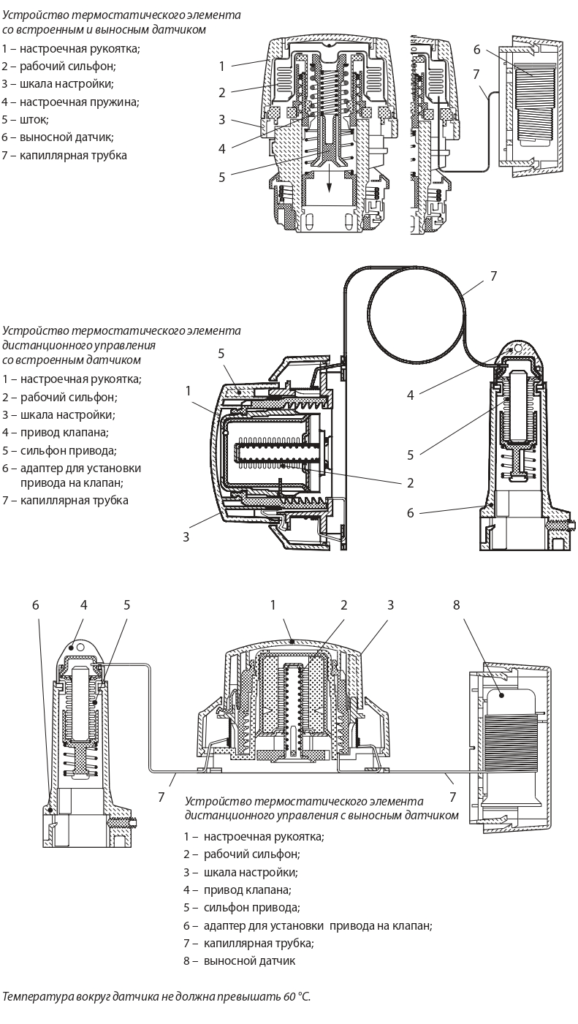

Устройство и принцип действия
Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон и датчик заполнены газоконденсатной смесью.
Выверенное давление в сильфоне соответствует температуре его зарядки. Это давление сбалансировано силой сжатия настроечной пружины. При повышении температуры воздуха давление паров в сильфоне растет. При этом сильфон увеличивается в объеме, перемещая золотник клапана в сторону закрытия отверстия для протока теплоносителя в отопительный прибор до тех пор, пока не будет достигнуто равновесие между усилием пружины и давлением паров. При понижении температуры воздуха пары конденсируются, и давление в сильфоне падает, что приводит к уменьшению его объема и перемещению золотник.
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|

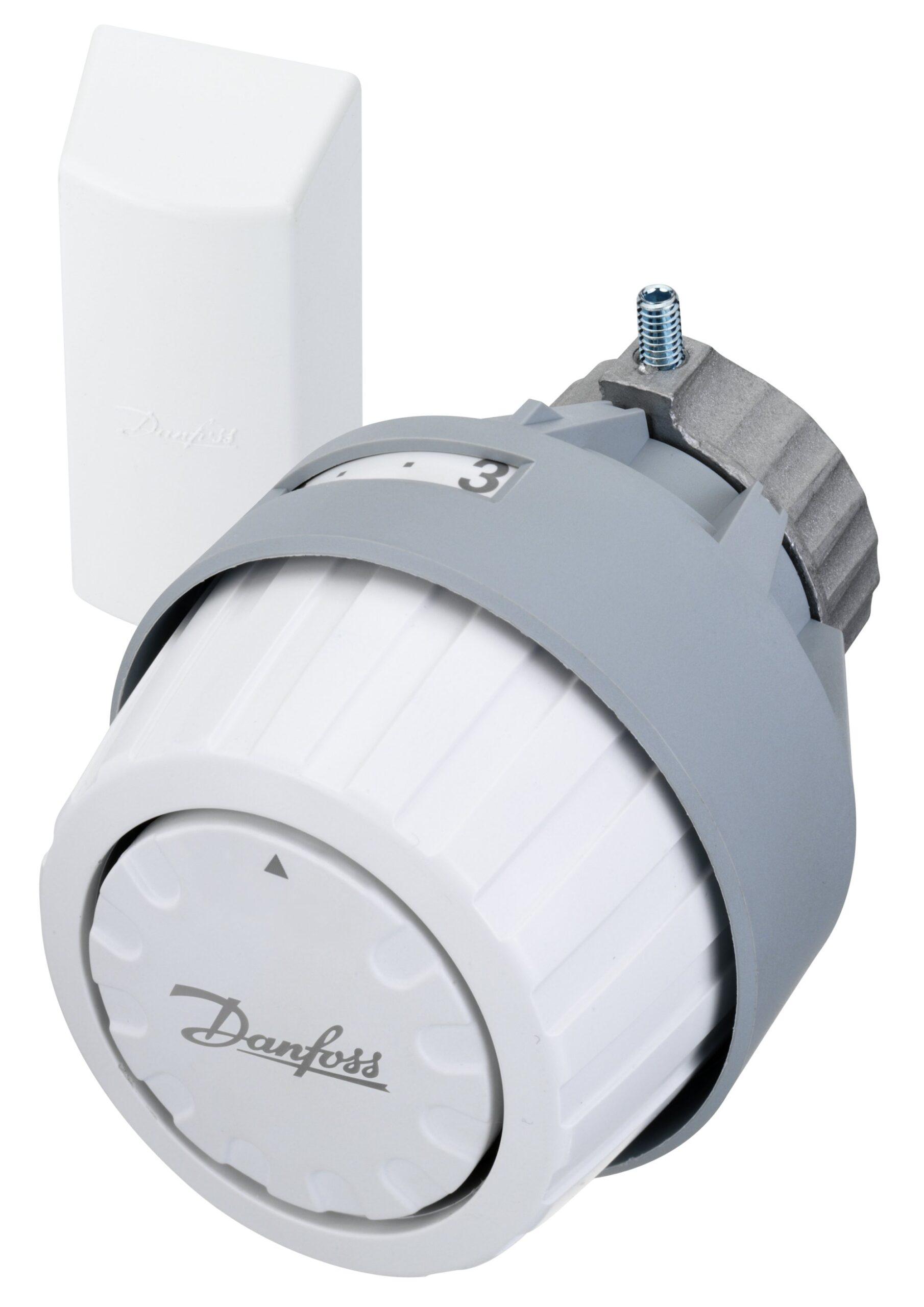

Danfoss RTR 7096, артикул: 013G7096 | Стоимость: 45,02 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

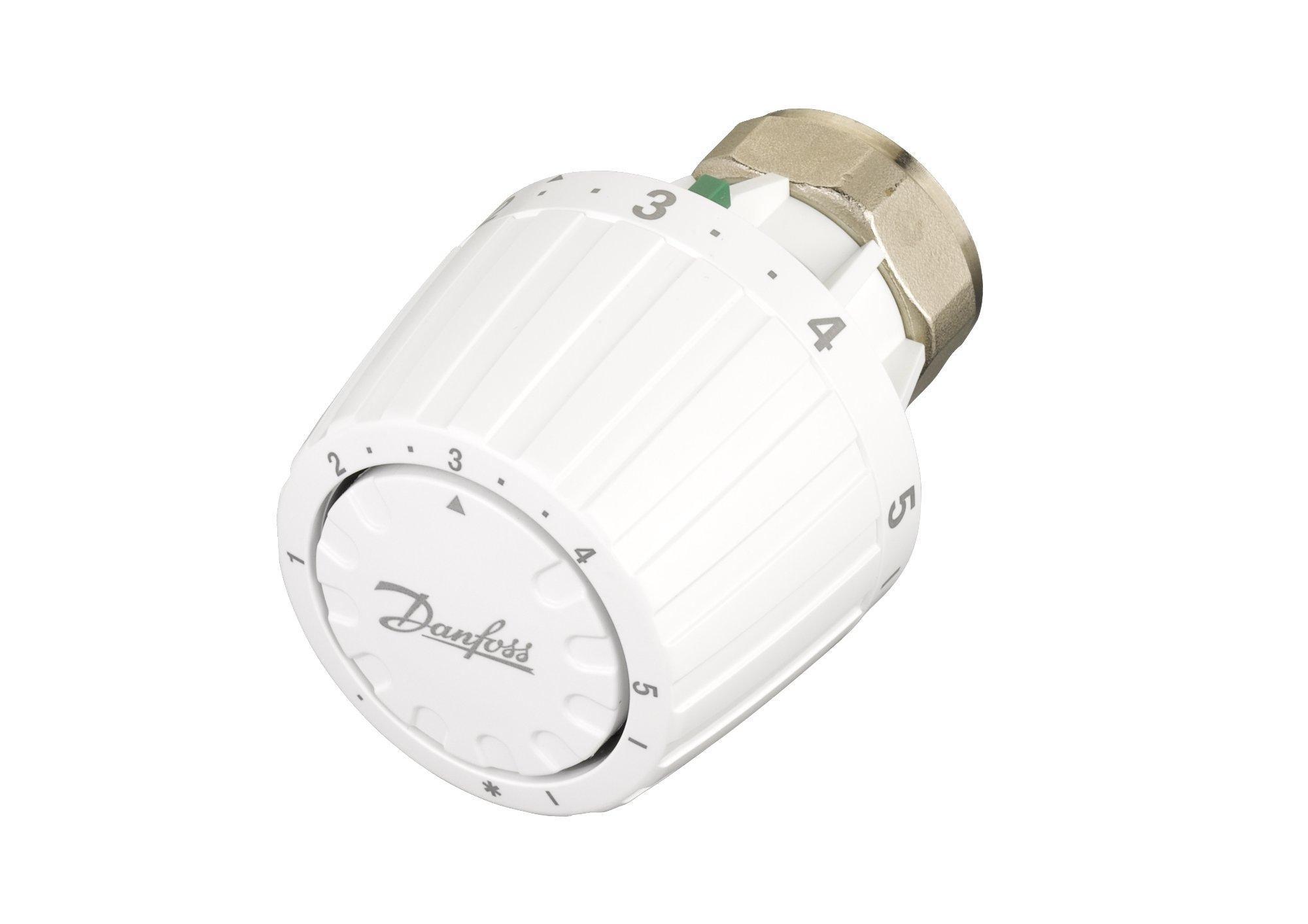

Danfoss RTR 7095, артикул: 013G7095 | Стоимость: 21,07 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|
Danfoss RTR 7094, артикул: 013G7094 | Стоимость: 31,72 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

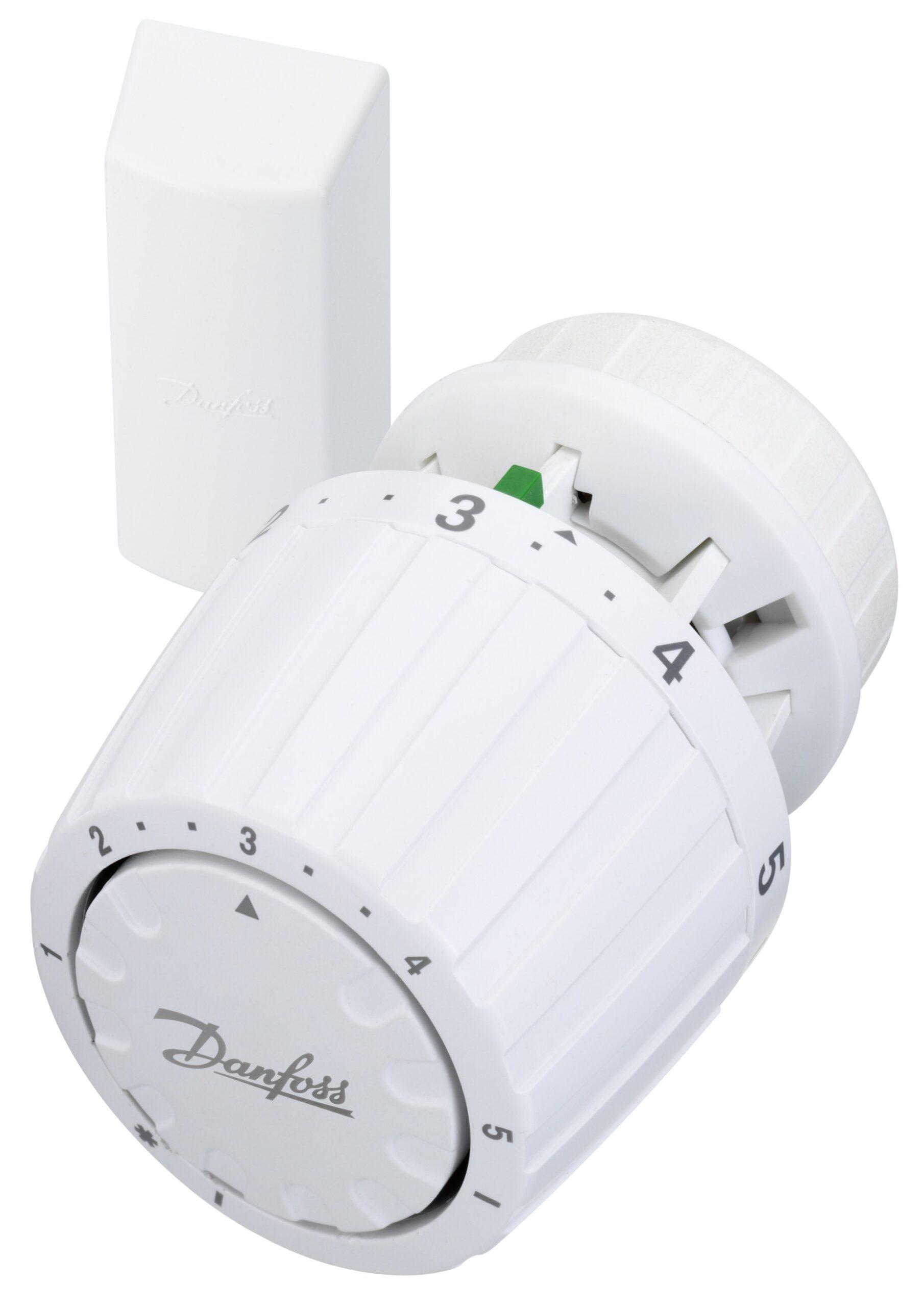

Danfoss RTR 7092, артикул: 013G7092 | Стоимость: 32,52 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней | |
|
|

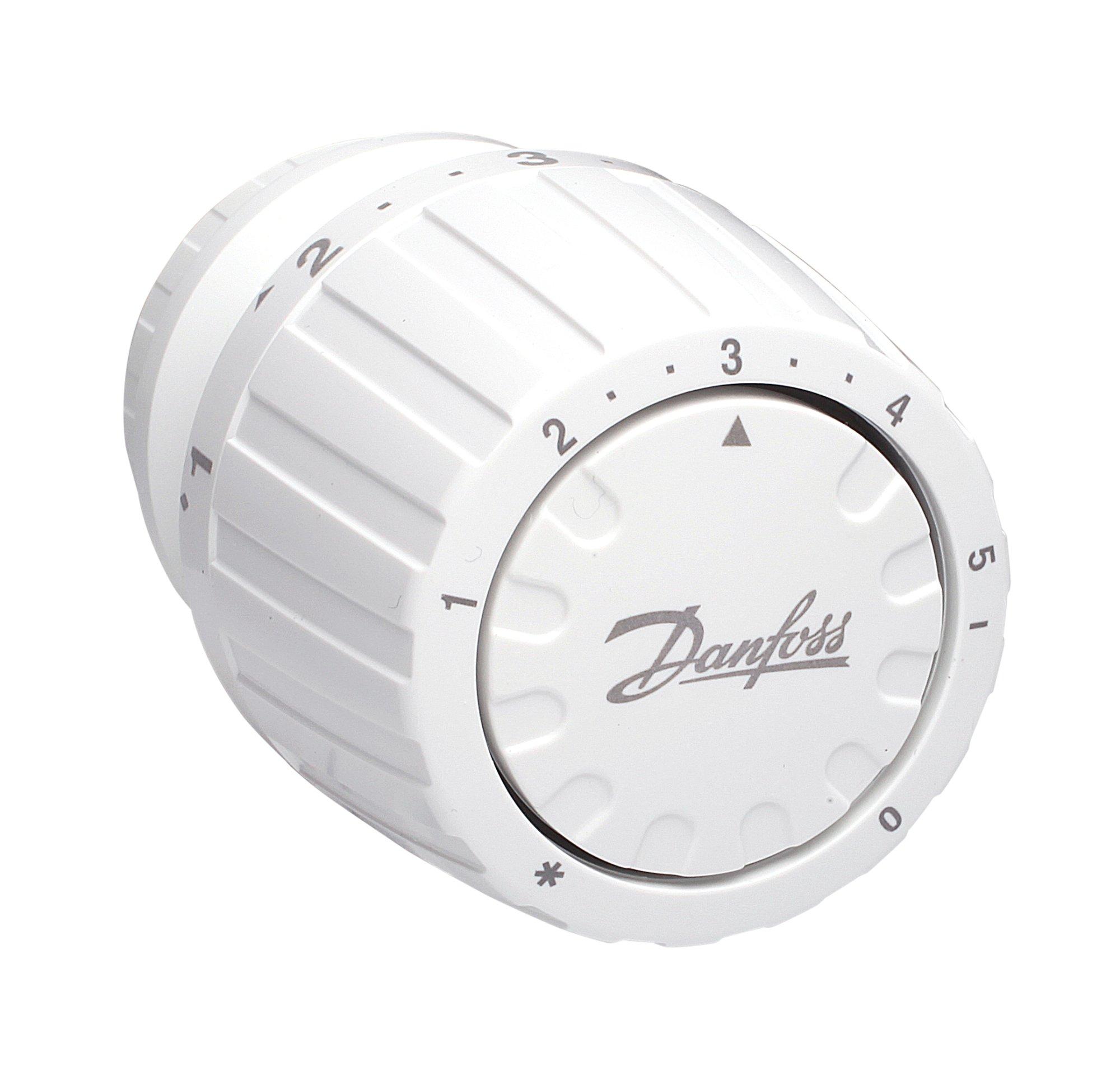

Danfoss RTR 7091, артикул: 013G7091 | Стоимость: 22,88 руб. с НДС |
Срок поставки: в наличии или до 3-ёх дней |
