Клапаны радиаторных терморегуляторов Danfoss RTR-N и RA-N

Описание и область применения

Регулирующие клапаны RA-N и RA-NCX предназначены для применения в двухтрубных насосных системах водяного отопления.

RA-N оснащен встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:

• Kv = 0,04–0,56 м3/ч — для клапанов Ду=10 мм;

• Kv = 0,04–0,73 м3/ч — для клапанов Ду=15 мм;

• Kv = 0,10–1,04 м3/ч — для клапанов Ду=20 и 25 мм.

Клапаны RA-N и RA-NCX могут сочетаться со всеми термостатическими элементами серий RA, RAW и RAX, а также с термоэлектрическим приводом TWA-A.

Для идентификации клапанов RA-N и RA-NCX их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор. Поэтому следует применять рукоятку (кодовый номер 013G3300).

Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием (RA-N) или хромированные (RA-NCX).

Устройство

Радиаторный терморегулятор состоит из двух частей: универсального термостатического элемента серии RA и регулирующего клапана с предварительной настройкой RA-N. Термостатический элемент и регулирующий клапан заказываются отдельно. Клеммное соединение вместе с блокировочным винтом под шестигранник гарантирует простое и надежное соединение термоэлемента и клапана. Сальниковое уплотнение может быть заменено без опорожнения и остановки системы отопления.

Предварительная настройка

Настройка на расчетное значение производится легко и точно без применения специальных инструментов. Для этого следует произвести следующие операции:

• снять защитный колпачок или термостатический элемент;

• поднять кольцо настройки;

• повернуть шкалу кольца настройки так, чтобы желаемое значение оказалось напротив установочной отметки «•», расположенной со стороны выходного отверстия клапана
(заводская установка «N»);

• отпустить кольцо настройки.

Предварительная настройка может производиться в диапазоне от «1» до «7» с интервалами 0,5. В положении «N» клапан полностью открыт. Следует избегать установки на темную
зону шкалы. Когда термостатический элемент смонтирован, то предварительная настройка оказывается спрятанной и, таким образом, защищенной от неавторизованного изменения.

Габаритные и присоединительные размеры

Соответствие стандартам

Технические характеристики клапанов RA-N и RA-NCX в комбинации с термостатическими элементами серий RA, RAW и RAX соответствуют европейским стандартам EN 215-1 и российскому ГОСТ 30815-2002, а размер присоединительной резьбы — стандарту HD 1215 (BS 6284 1984).

Все радиаторные терморегуляторы, выпускаемые компанией «Данфосс», производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).

Для предотвращения отложений и коррозии клапаны терморегуляторов RA-N и RA-NCX следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации.
В других случаях необходимо обращаться в компанию «Данфосс».

Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты (минеральные масла).

Модели:

Всего найденно 13 моделей

Показать записей

Поиск:

Показать еще 10

1 страница из 2

АРТИКУЛ	МАРКА	ЦЕНА	СРОК ПОСТАВКИ
013G7022	Danfoss RTR-N, артикул: 013G7022	Стоимость: 22,68 руб. с НДС	Срок поставки: в наличии или до 3-ёх рабочих дней

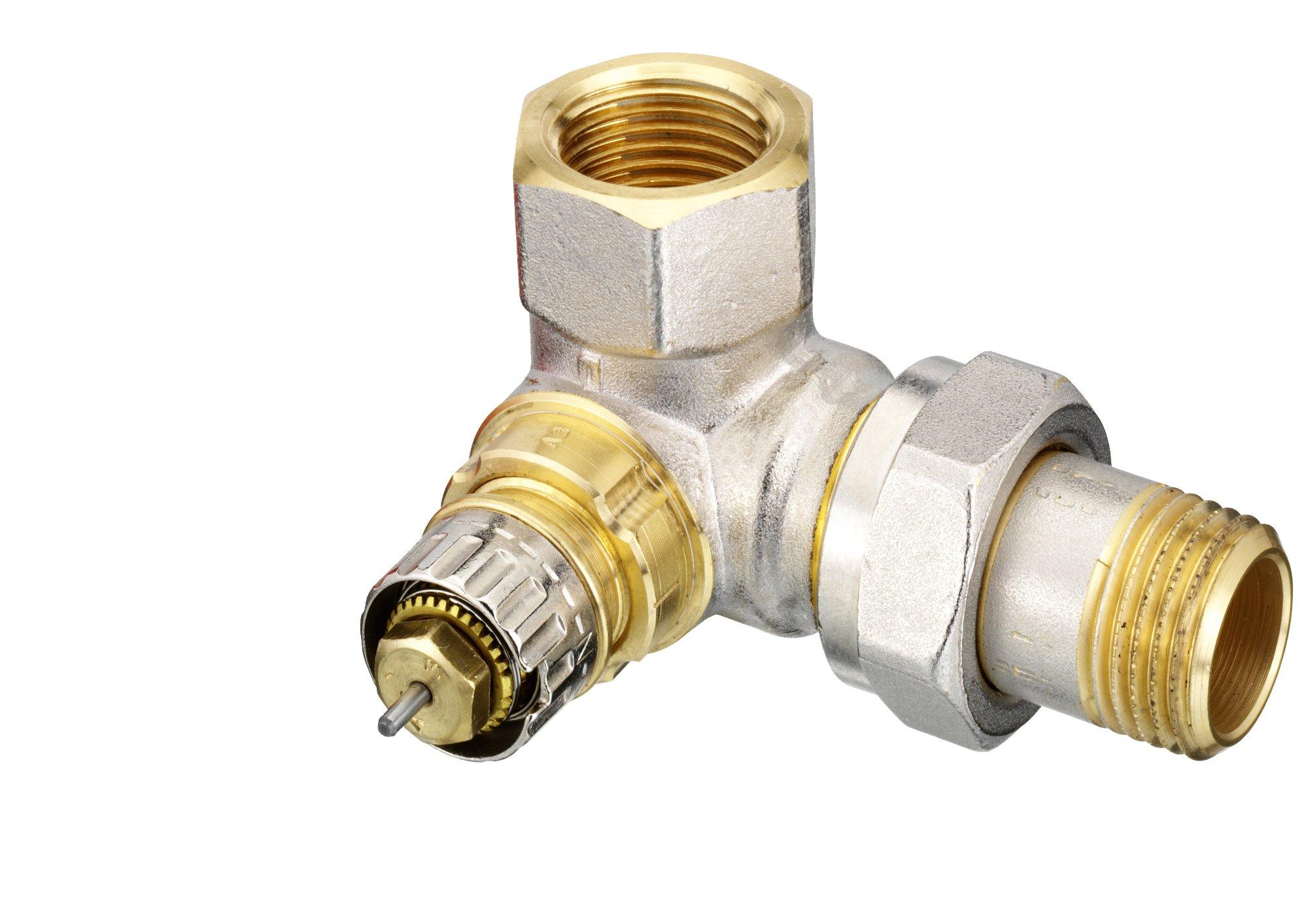

013G7021	Danfoss RTR-N, артикул: 013G7021	Стоимость: 22,68 руб. с НДС	Срок поставки: в наличии или до 3-ёх рабочих дней

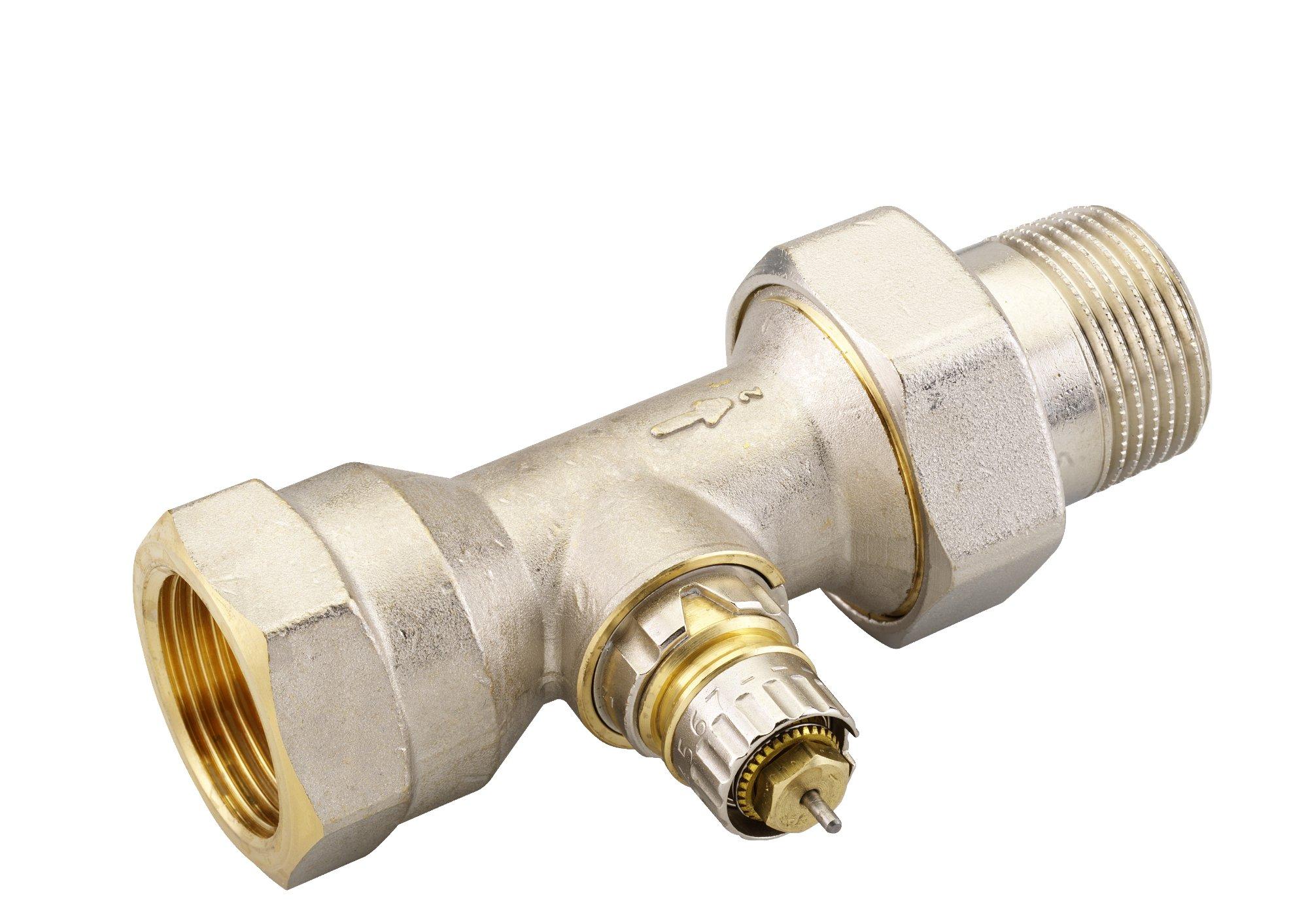

013G7018	Danfoss RTR-N, артикул: 013G7018	Стоимость: 32,61 руб. с НДС	Срок поставки: в наличии или до 3-ёх рабочих дней

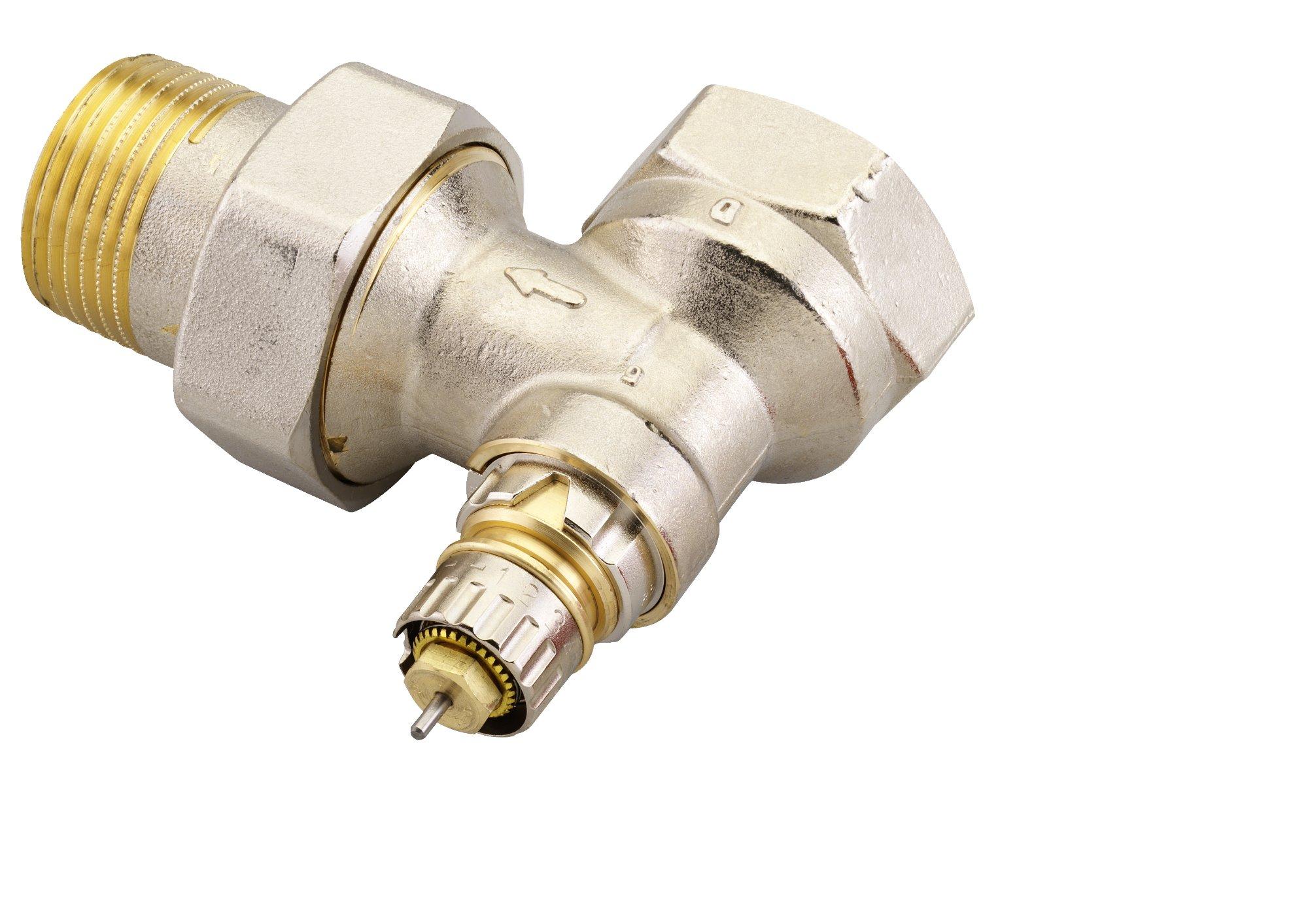

013G7017	Danfoss RTR-N, артикул: 013G7017	Стоимость: 32,61 руб. с НДС	Срок поставки: по запросу
013G7016	Danfoss RTR-N, артикул: 013G7016	Стоимость: 18,12 руб. с НДС	Срок поставки: в наличии или до 3-ёх рабочих дней
