Клапан запорно-регулирующий/кран запорно-регулирующий JiP BaBV WW
Клапан запорно-регулирующий/кран запорно-регулирующий JiP BaBV WW предназначен для монтажной наладки трубопроводных систем инженерного обеспечения зданий и сооружений для обеспечения в них расчетного потокораспределения. Устройство крана делает его идеальным для применения в системах теплоснабжения.
- Корпус крана стальной полностью сварной.
- Шаровое запорное устройство крана защищено от осевых нагрузок со стороны трубопровода, что гарантирует его легкое вращение.
- Клапан имеет высокую пропускную способность при оптимальном гидравлическом сопротивлении, что обеспечивает пониженные расходы электроэнергии на перекачку теплоносителя.
- Благодаря устройству и выбору материалов для кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения штока (EPDM) гарантированы оптимальная герметичность и долгий срок работы.
- Кран запорно-регулирующий может использоваться в качестве запорного крана благодаря устройству и выбору материалов для кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения штока (EPDM), которые гарантируют герметичность и долгий срок работы клапана.
- Клапаны не нуждаются в обслуживании.
Соответствие нормам и стандартам.
• В соответствии с требованиями ГОСТ краны запорно-регулирующие проходят 100%-ный контроль на прочность и герметичность, а также подвергаются тестам на функциональность и подтверждение регулировочных характеристик.
• Производство «Данфосс» соответствует требованиям стандартов ISO 9001 и ISO 14001, а также ГОСТ 9544-2005.
Монтаж

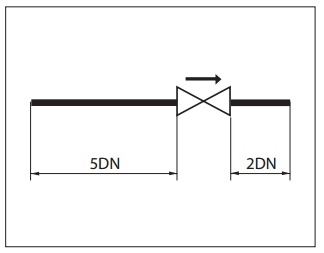

Клапан устанавливается в любом положении независимо от направления потока. Чтобы избежать турбулентного режима, который повлияет на точность измерения, рекомендуется предусматривать прямые участки трубопровода до и после клапана, как показано на рисунке (DN — условный проход трубопровода). Турбулизация потока при несоблюдении данных рекомендаций может увеличить расход до 20 % по сравнению с измеренным. Положительный импульс давления должен отбираться со стороны входа среды в клапан, а отрицательный — со стороны выхода.

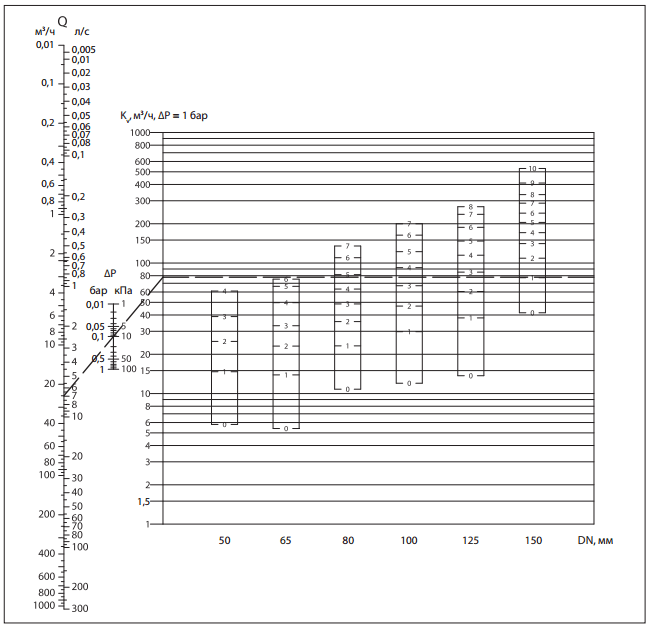

Пример подбора
Пример
Клапан BaBV, DN = 80 мм, G = 25 м³/ч, ΔP = 10 кПа.
Определение диаметра и настройки клапана.
Проводится прямая линия от значения расхода (25 м³/ч) через перепад (dP) давлений (10 кПа) до шкалы Kv.
Горизонтальная линия от точки Kv показывает значение предварительной настройки для каждого размера клапана.
Результат
Преднастройка клапана BaBV DN = 80 мм — 5.

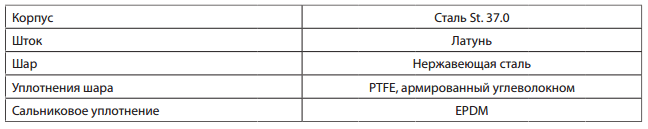

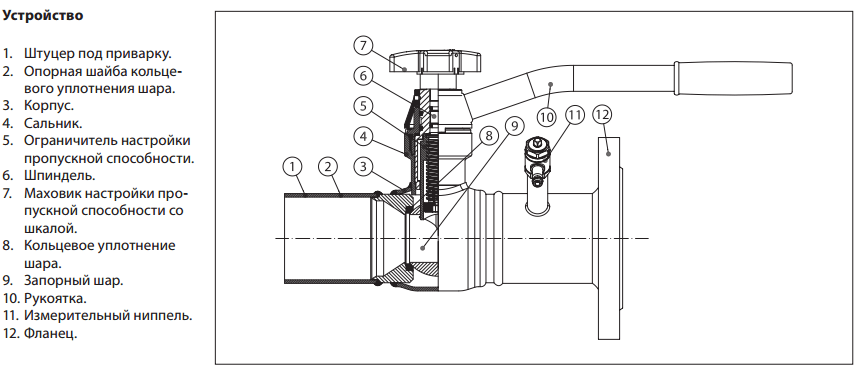

Устройство и материал

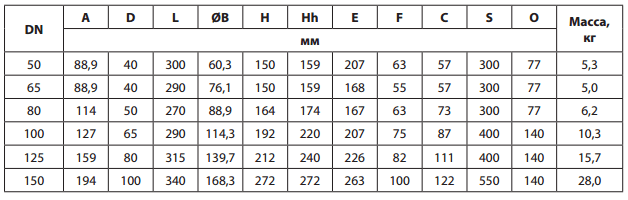

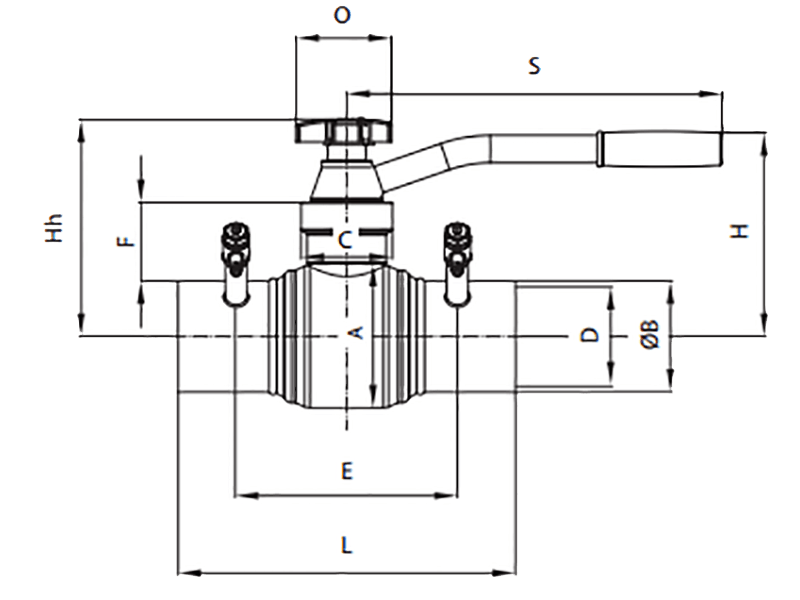

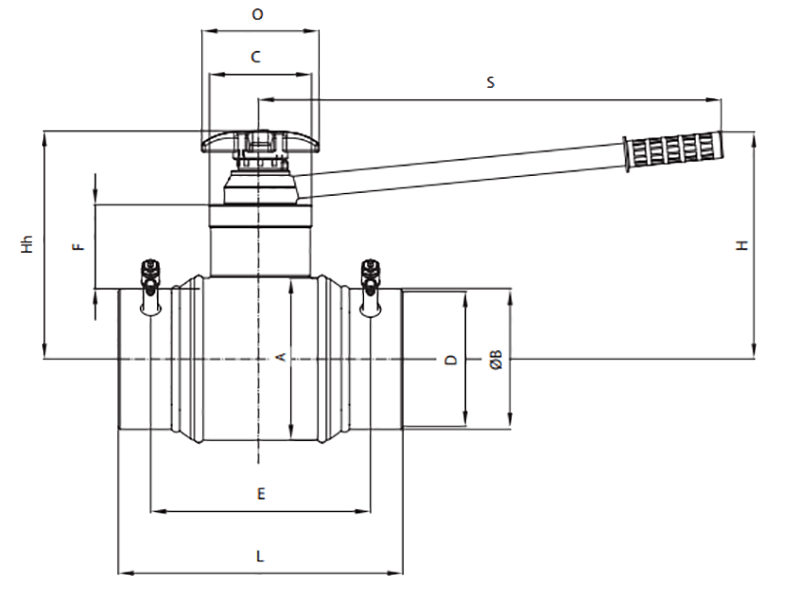

Габаритные и присоединительные размеры
Технические характеристики
| Условный проход DN, мм | 50 - 150 |
| Условное давление PN, бар | 25 |
| Рекомендуемый перепад давлений на клапане dP не более, бар | 1 |
| Температура перемещаемой среды, °С | +2...150 |
| Перемещаемая среда | вода |
| Пропускная способность Kvs, м³/ч | 65 - 550 |
| Протечка | Класс А по ГОСТ 9544-2005 |
| pH среды | от 7 до 10 |
Список моделей:
ВНЕШНИЙ ВИД | АРТИКУЛ | МАРКА | ЦЕНА | СРОК ПОСТАВКИ |
|---|---|---|---|---|
|
|
Кран/Клапан запорно-регулирующий Danfoss JiP BaBV WW DN 80, артикул: 065N9507 | Стоимость: 322,18 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|

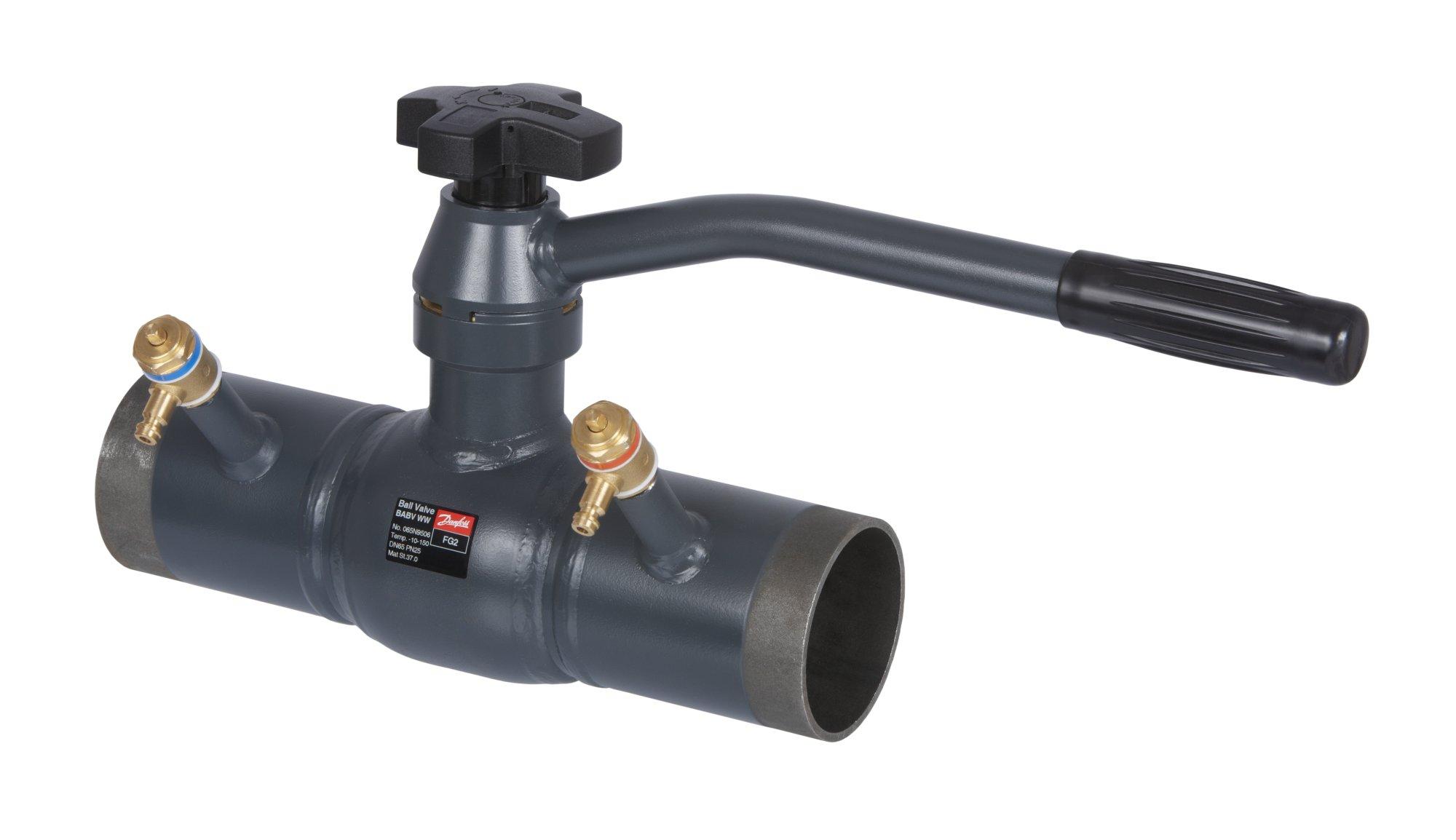

Кран/Клапан запорно-регулирующий Danfoss JiP BaBV WW DN 65, артикул: 065N9506 | Стоимость: 203,43 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Кран/Клапан запорно-регулирующий Danfoss JiP BaBV WW DN 50, артикул: 065N9505 | Стоимость: 195,01 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|
Кран/Клапан запорно-регулирующий Danfoss JiP BaBV WW DN 150, артикул: 065N9510 | Стоимость: 1160,8 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней | |
|
|

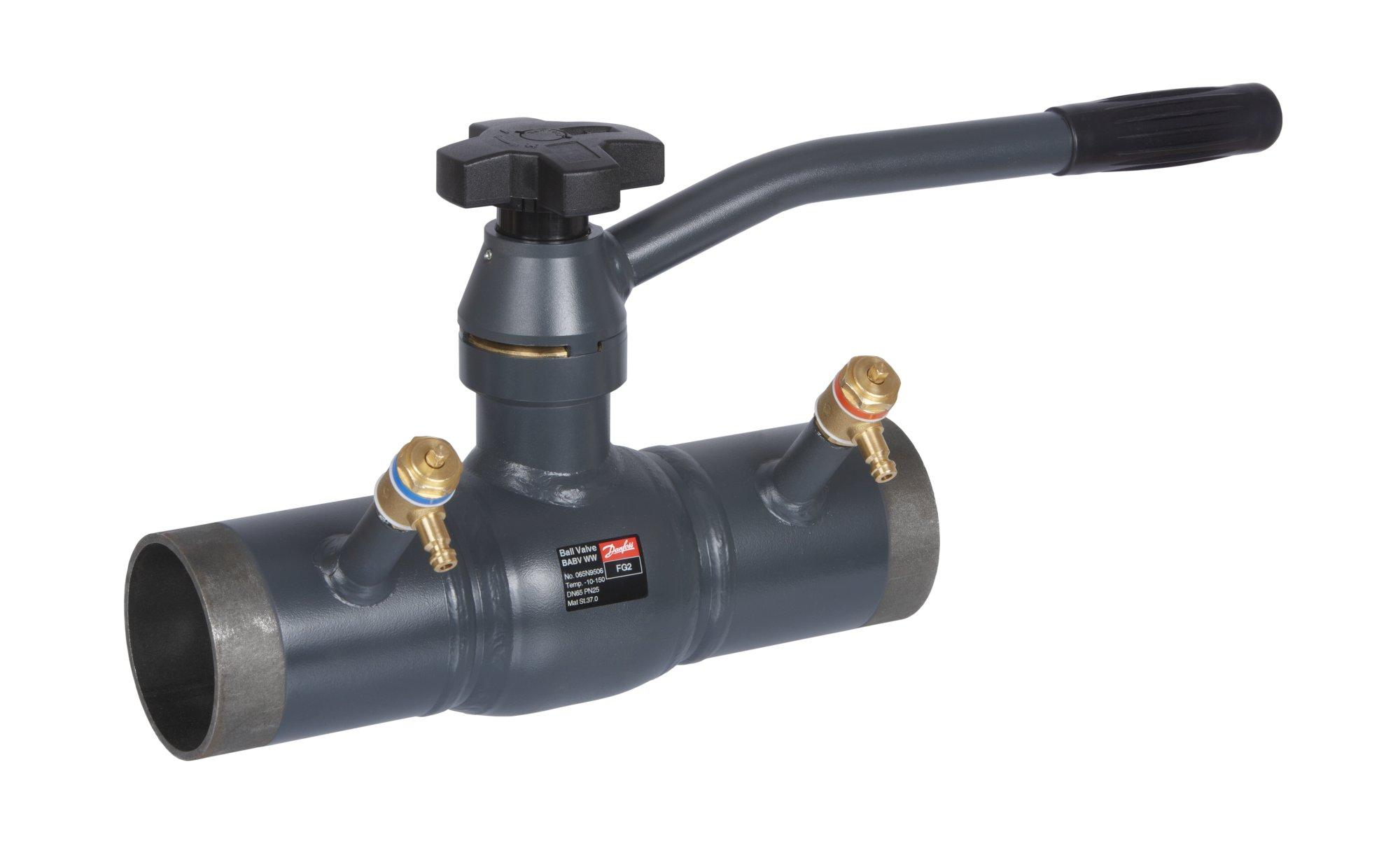

Кран/Клапан запорно-регулирующий Danfoss JiP BaBV WW DN 125, артикул: 065N9509 | Стоимость: 484,67 руб. с НДС |
Срок поставки: в наличии или до 3-ёх рабочих дней |
